多层板常规层压结构
2022-05-08 00:00 3881 0

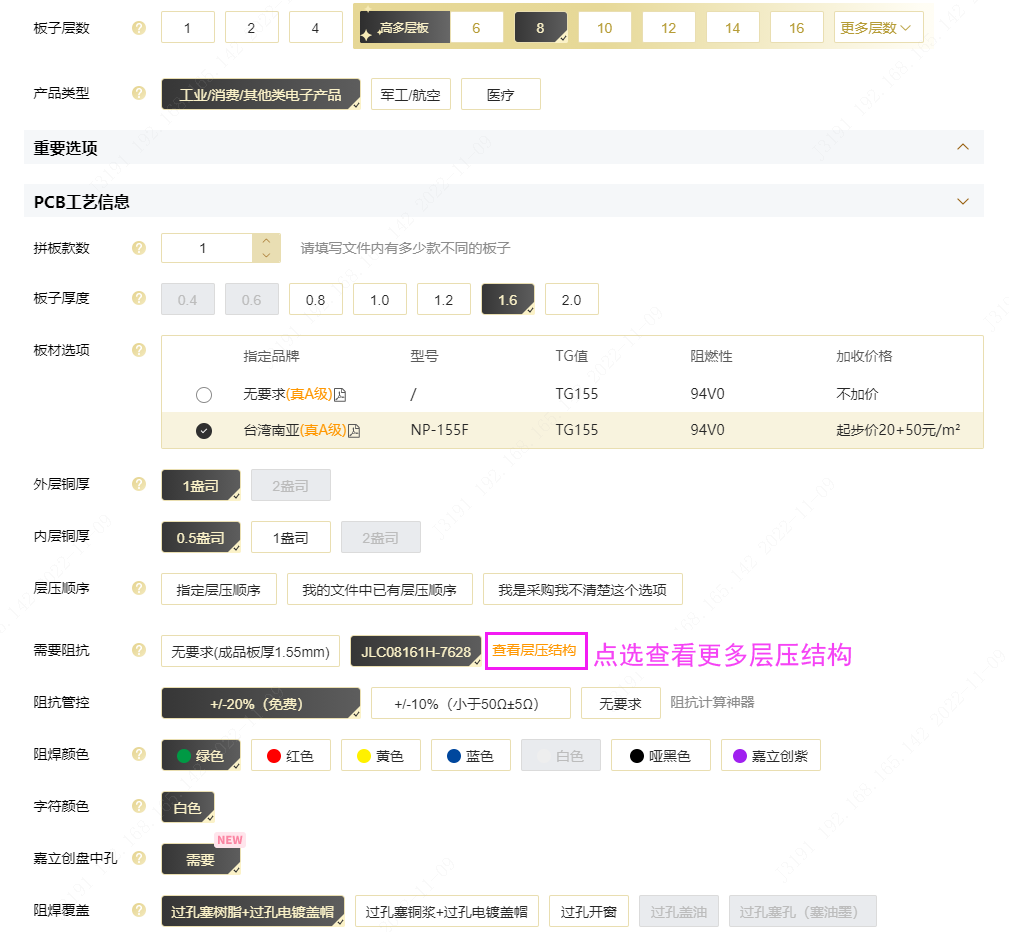

前言:嘉立创应客户的强烈需求自2018年增加了层压结构及公布出来,极大的方便广大客户按嘉立创的层压结构及相关参数进行阻抗匹配设计。在下单系统中将支持下面的层压结构,生产将严格按下列的层压结构进行生产,相关的层压结构嘉立创都生产了阻抗测试条进行了测试!点此查看测试条现场测试的图片


 阻抗设计相关参数

1)PP介电常数

PP型号

介电常数

7628

4.60

2313

4.05

2116

4.25

2)计算阻抗的阻焊油墨参数

基材上的覆盖层

走线上的覆盖层

阻焊介电常数

0.8mil

0.5mil

3.8

3)请结合层压图计算阻抗,计算外层阻抗时2313PP厚度取值:3.5mil; 计算内层阻抗时2116PP厚度取值5.5mil;7628PP厚度取值:8.5mil,其它厚度按层压表实际数值


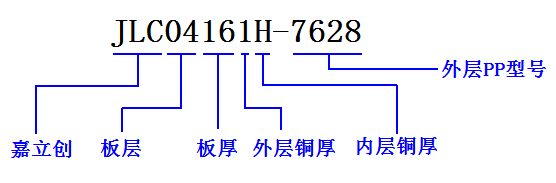

 层压图

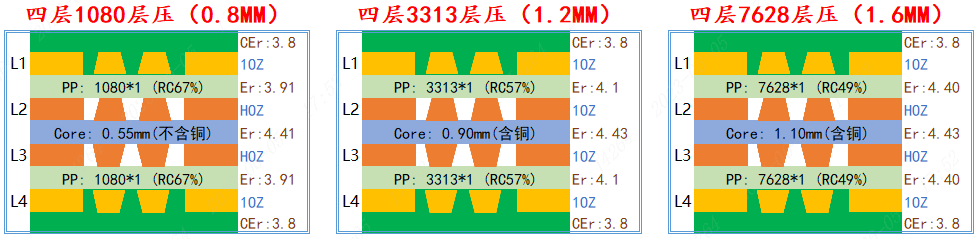

1)四层板:

2)六层板:


 阻抗神器计算

请关注嘉立创官方微信公众号“sz-jlc”或扫描左图二维码,采用阻抗神器结合下单选择的层叠结构设计好线宽线隙,我们按+/-20%管控(不做个性化阻抗)
