小批量外协提取注意事项
2021-01-15 18:59:17 211 0

关于“客编明码”添加补充说明:

1、“客编明码”最小字高是0.65mm;如字高0.65mm加不下的情况,可以直接不加,无需问客,无需改更改系统 (参考添加客编的规则,无需提交问客)

2、DFM异常订单检测小于1*10报错,直接忽略 (已在沟通取修改DFM检测值,按最小字高0.65检测)

3、连片拼板出货的有工艺边加工艺边,没工艺边加板内,只需添加一个(参考客户编号添加方式)

4、顶层加不了,可以加底层(指定位置按客户要求),注:最终都是只打印在字符层上

5、按系统下单要求添加, 加错,加多,产线打印字符会报错;


注意:通俗的理解就是 客编明码 代替的 客户编号  ,添加的基本参考“客户编号”的规则就行; 但是“客编明码”有二维码属性,加多加错都会在生产打印字符环节会报错,耽误时间;

-----------------------------------2025-9-1


大家好:PADS输出GERBER再次提醒(PADS输出默认是过孔盖油的,注意检查核对系统要求)

--------------------------------------------2025-9-1


大家好:附件是新增独立线补偿规则


----------------------------------------------2025-8-30


大家好: 新增《新增客编明码操作文档》规范,JLCCAM脚本已有功能,请大家注意当网盘下载;

《新增客编明码操作文档》

链接:https://pan.baidu.com/s/1sQnO5f5XZ-sHbH6Lp9-Faw

提取码:9999

再次提醒以下2个规范

《关于客户自行拼版或提供拼板图工艺边加定位孔与光学点的情况》

链接:https://pan.baidu.com/s/1hN2IXJ5yT0MvSXV9aLG4nw

提取码:9999

《再次提醒原有几个通告规范2025-8-11》

链接:https://pan.baidu.com/s/1ZHHeiwO3pLtBdfTtmNqFGw

提取码:9999


新增规范:客户钻孔层设计的方孔处理方案:

1、属性是PTH孔,脚本按边框钻出4条金属槽,R角位置按规范添加角孔,最小方孔金属槽按1.2MM, 小于1.2MM的脚本弹框提示工程问客

2、属性是NPTH孔,脚本按边框生成锣槽(框),采取锣出,当最小槽宽度小于1.0MM时,脚本提出弹框提示工程问客

问客参考 :

1、金属孔(PTH)问客

  客户您好,我司最小金属方孔宽度为1.2MM ; 您设计的宽度<1.2MM,成品效果存在R角,可能会影响插件 ,以下建议:

    建议1:将方孔尺寸加大到1.2MM (焊盘够的情况下);

    建议2:按对角钻圆孔/钻椭圆形槽孔

    建议3:更新资料重新下单

2、非金属孔(NP)问客

客户您好,我司最小非金属方槽宽度为1MM , 您设计的宽度<1MM, 设计超出我司制程 ,以下建议:

建议1:加到1MM以上 (位置够的情况下)

建议2:按对角钻圆孔/钻椭圆形槽孔

建议3:更新资料重新下单


---------------------------------2025-8-11

大家好:

1)所有单双面板资料阻焊开窗按与线路焊盘1:1(与多层板资料一样做法你);

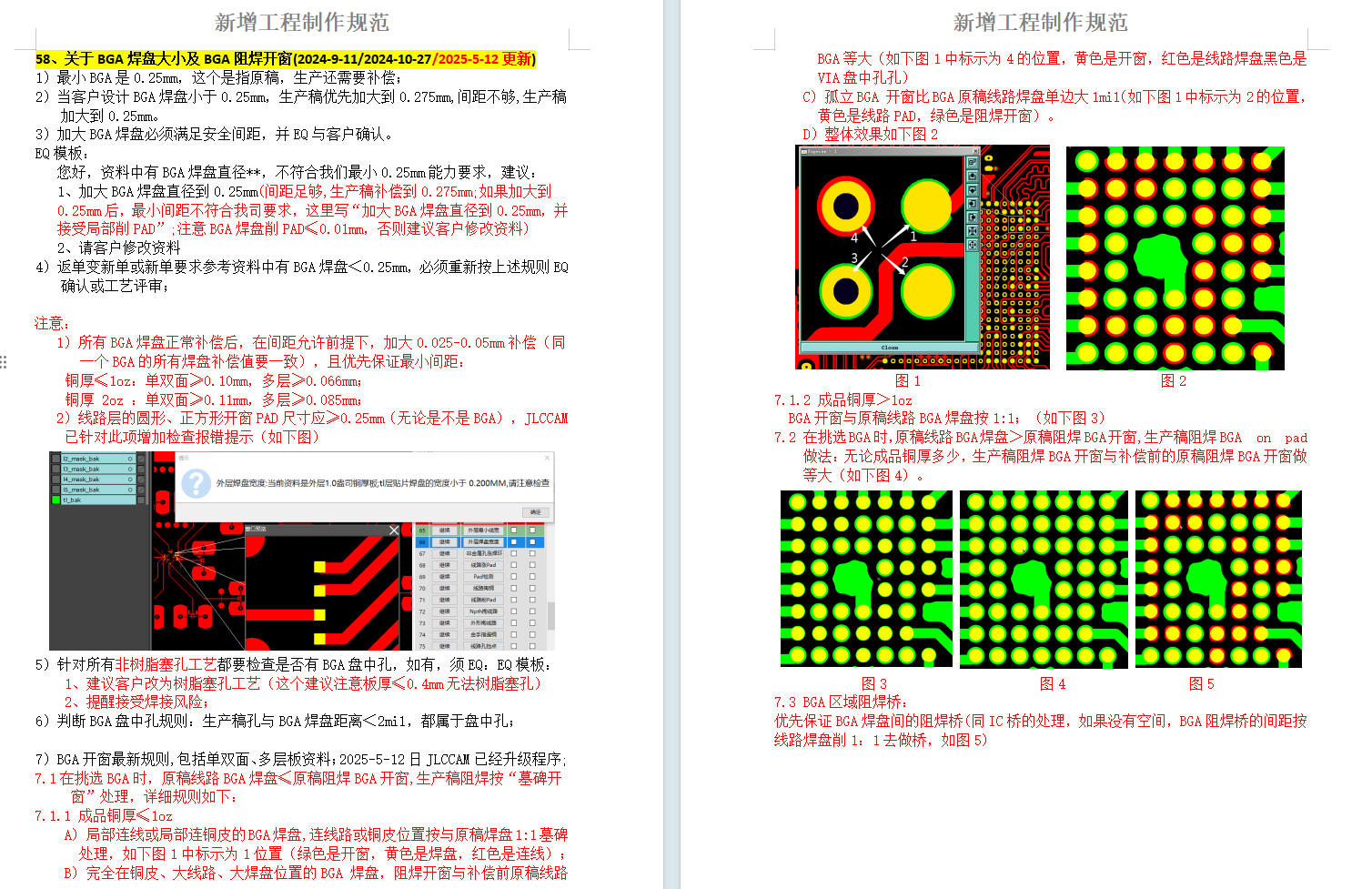

2)BGA最新开窗方式:

-----------------------------------------------------------------2025-5-14


--------------------------------------------------------2025-5-8

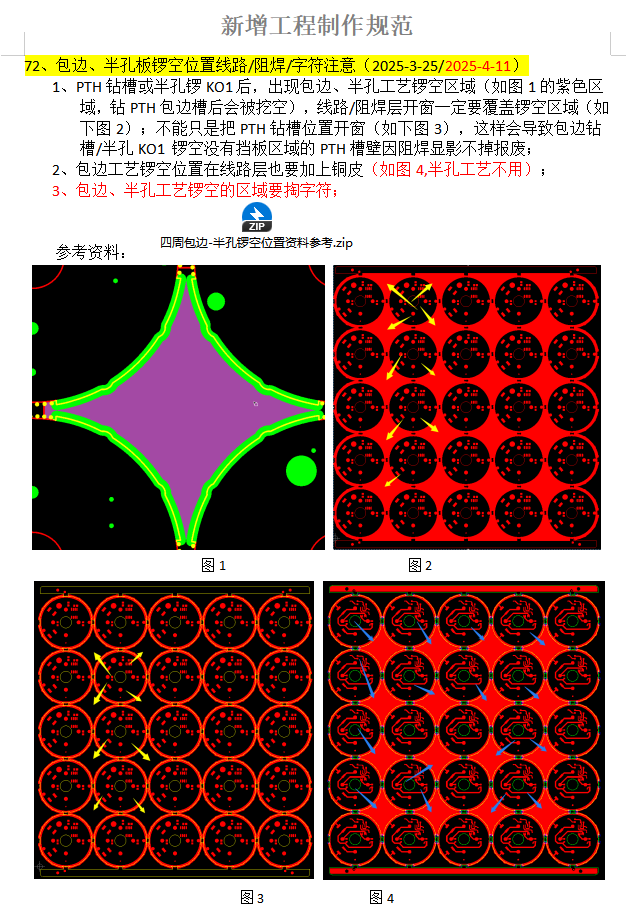

大家好:包边资料注意

参考文件下载

链接:https://pan.baidu.com/s/1QU-wMucsYgLjz72lnQXQFg

提取码:9999

--------------------------------------------2025-5-8

重点提醒:

最近抽查发现部分外协阻抗线内予以按规范调整或调整错误,这会导致板子报废投诉,板内阻抗线错误产线是无法测试发现(PNL的阻抗测试条是正确的);抽查发现资料错误板子已经上线生产的,按报废追责,没有上线的按报废漏失追责10元/单;多次反复漏调或调错,按取消该单的制作费用并限单改善。---------------------------------------------2025-4-1

大家好:

JLCCAM自动移孔、移线、自动调整阻抗线的功能,视频教程请从网盘下载!

链接:https://pan.baidu.com/s/1IMz9OS95-RuwFMMX_P846Q

提取码:9999

--------------------------2525-3-23

大家好:

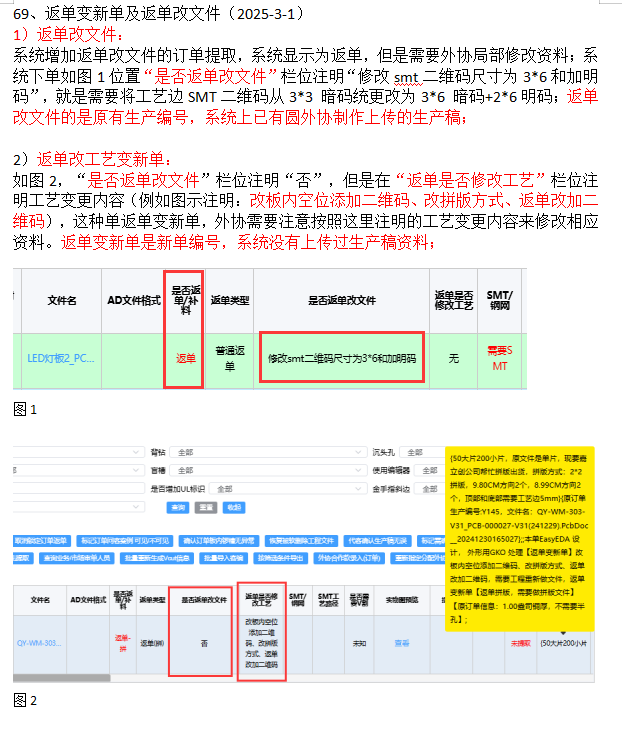

1、系统增加返单改文件的订单提取,系统显示为返单,但是需要外协局部修改资料;

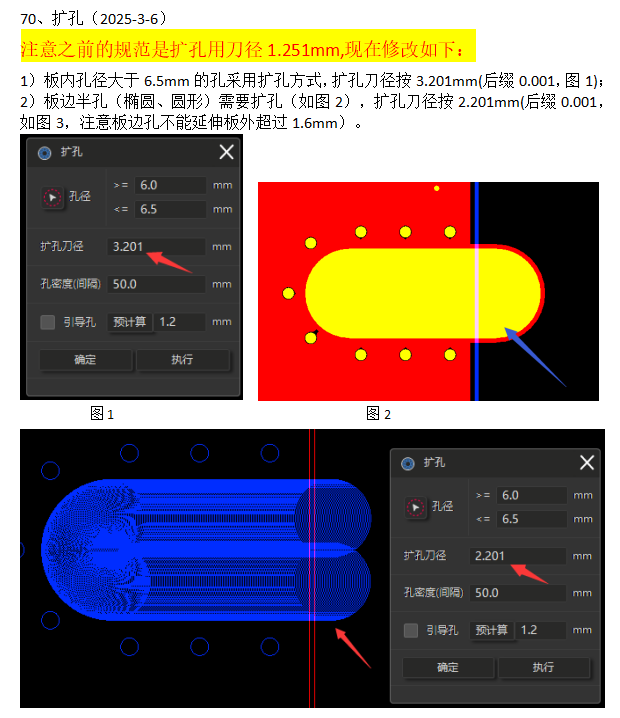

2、扩孔规则更新

--------------------------------------------2025-3-6

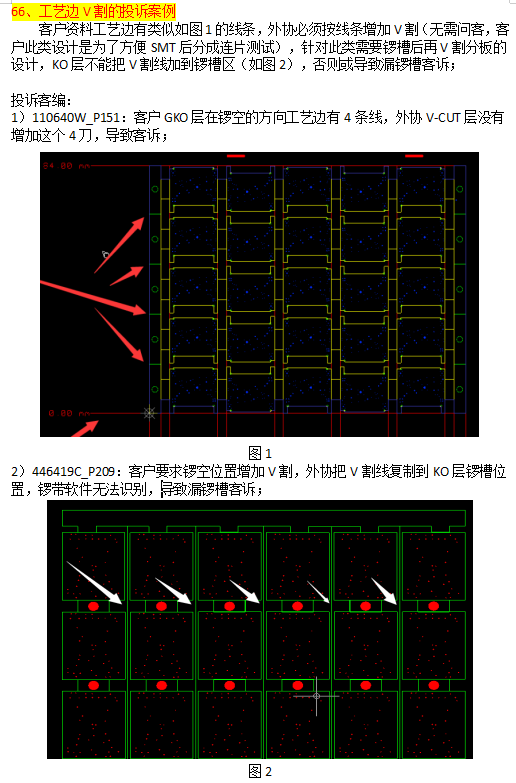

大家好,附图针对锣槽后工艺边v割的投诉案例,请大家注意:

--------------------------------------2025-2-16

大家好:关于 SMT专用二维码(3*6)的添加条件:

(很多外协随意添加,导致打印字符报错,耽误生产,影响交期)

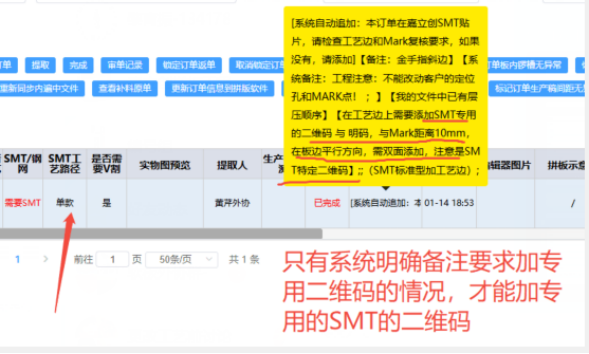

1)不是所有单款SMT订单都要在工艺边上加3*6 专用二维码,只有下单备注栏指定要求添加3*6专用二维码的情况(如图1), 才加这个3*6 专用二维码;其他板内二维码添加情况按下单系统要求,客户要求什么规格就加什么规格 !要求8*8就加8*8 ,加不下8*8可以加5*5 ,加不下5*5 可以不加二维码改加加客编(客户明确备注不允许加客编的除外)。

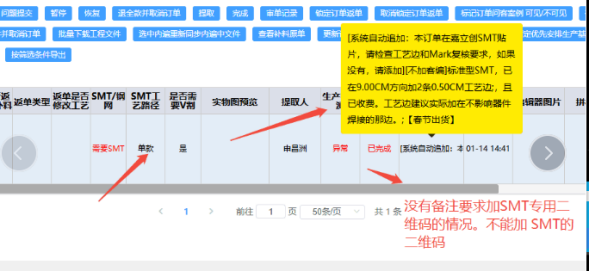

(注意:3*6规格的二维码只针对备注中要求加SMT专用二维码的情况才加 !没有备注添加SMT专用二维码的,即使是单板SMT工艺,也不用添加,如图2)

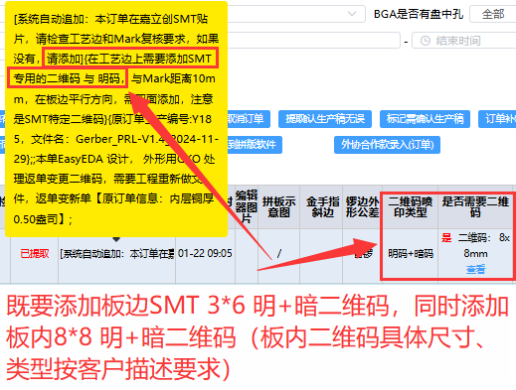

 2)工艺边3*6 专用二维码可以与板内二维码同时添加(如图3)

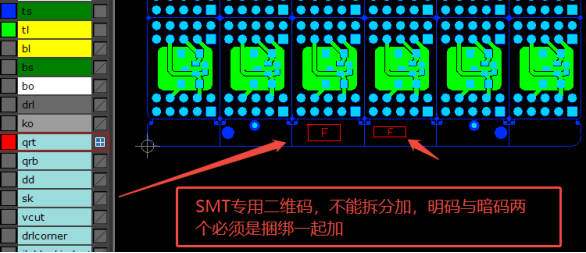

3) SMT专用二维码,明码与暗码不可以拆分加,两个必须是捆绑一起加(如图4) ;(明码与暗码拆分后无法识别)



4)如果V割到的情况,优先保留暗码的完整性;如被V割到的情况,可以适当移动(只能明+暗码整体移)

5)SMT专用二维码 与 客编不挂钩,加了 SMT专用二维码后 , 没有其他的二维码的情况,板子也要加客编

(SMT专用二维码为我司内部码,无客编属性);

---------------------------------2025-1-22

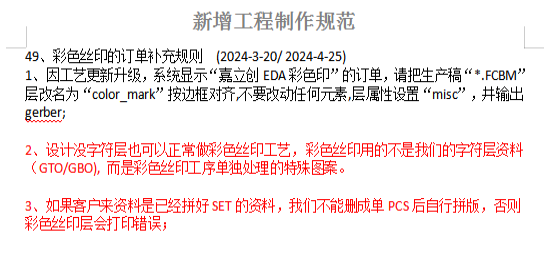

大家好:再次提醒大家,”彩色丝印“资料,客户拼SET的,我们不能改变拼版,系统下单尺寸与资料不符的,

请必须EQ要求市场修改系统尺寸;

----------------2025-1-17

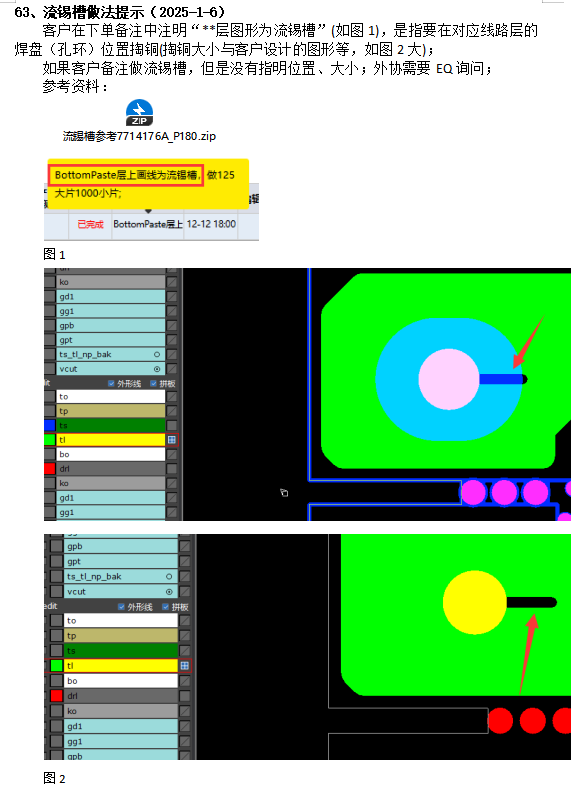

大家好:最近有客户下单备注要求做流锡槽,外协遗漏导致客诉,现新增流锡槽规则,请大家下载《流锡槽规则提示》;

链接:https://pan.baidu.com/s/1GMlfMr1Hu3jejv4rnox5gw

提取码:9999



-----------------------------------------2025-1-6---------
