嘉立创案例丨赛斯科技:入选北京“专精特新”企业名录
2022-06-30 00:00:00 5030 0

近日,北京市经济和信息化局发布《北京市2022年度第三批拟认定“专精特新”中小企业名单》,北京普瑞姆赛斯科技有限公司(以下简称“赛斯科技”)成功入选。一站式产业互联智造平台嘉立创作为其长期合作伙伴,以高品质的服务,助力赛斯科技产品迭代升级。

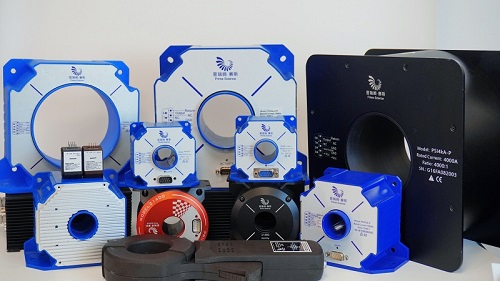

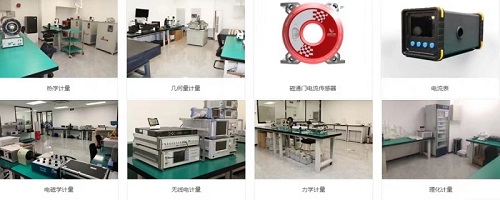

赛斯科技是一家提供高准确度测试测量仪器及计量服务的企业,目前已形成完善的大电流产品体系。重点产品线包括高精度磁通门电流传感器及电流钳、高稳定性恒流源、高准确度大电流表等,在计量业务领域具备300余项已认可校准能力;产品广泛应用于新能源汽车测试电源、电池管理系统、充电桩校准装置、重离子加速器、磁悬浮高速列车等领域。

在测试测量产品方面,赛斯科技磁通门电流传感器产品的测量范围达到24000A,准确度最高达到1ppm,并经过中国国家计量科学研究院5年的产品指标考核,稳定性可靠。此外,基于磁通门测量原理的高精度开口电流钳,1A~5000A的电流测量准确度可达到0.02%,达到国际领先水平。

据赛斯科技研发技术总监李斌透露,在产品研发升级过程中,公司采用了嘉立创的PCB、SMT、3D打印等服务,在很大程度上降低了产品研发的成本、提高了研发效率。

精益求精的产品研发之路

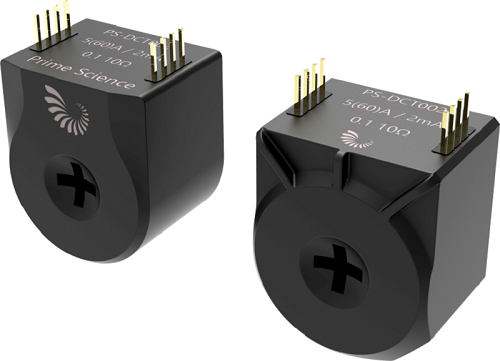

为实现更好的产品品质,赛斯科技在研发上投入了大量精力,多款高精度传感器产品在市场上广受欢迎。其中,应用于小型充电桩计量表、功率半导体测试电源等的板载小型化磁通门电流传感器被大型央企使用。

据悉,这款产品具备小型化特点,在23.5mm*29.8mm*35.6mm体积内达到120A的测量范围,同时准确度实现优于0.01%的指标要求,温度系数优于1ppm/℃。对比市面上同类型产品,它的体积要小四倍以上,且能够在不损失精度的前提下,大幅降低成本与功耗。

“在设计阶段,我们需要在极小的空间内实现传感器探头与驱动PCB布局,这是非常困难的。”李斌介绍道。

23.5mm*29.8mm*35.6mm的体积实际正面和一元硬币的大小相近,而且它的探头占了体积的90%,研发人员还需要在一元硬币的十分之一空间里完成调制解调、电源管理、功放等电路设计,是极具挑战性的。

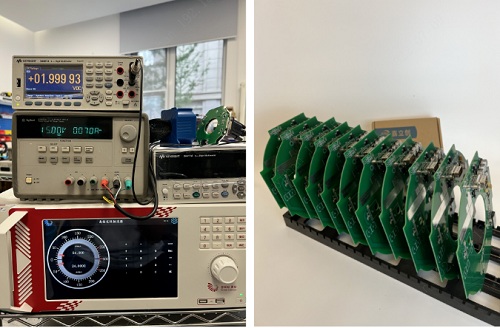

一开始,公司研发团队设计了数十个版本的传感器探头及其驱动PCB,无数次测试后确定了探头各项参数。测试阶段之后,为了使产品更加小巧便携,团队开始进行PCB尺寸及成本双缩控制。这个过程看似简单,但却需要不断修正,一点点尺寸的改变,都要重来。

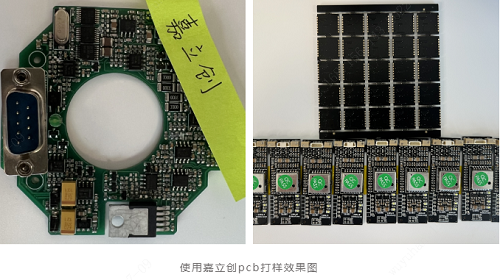

为了控制尺寸,绝大多数器件都替换成了0402封装。在此期间,嘉立创的SMT服务大大减少了研发过程中因为尺寸控制反复修改带来的工作量。

为了精益求精,每次产品设计出来后,还需要不断更新迭代。过程中研发团队多次使用嘉立创SMT服务中的BOM管理功能,系统可以按客户的习惯自动识别出常用器件及规格,加快SMT提交时间。

如果是常规器件,可以直接选用嘉立创SMT业务已有的库存器件,十分方便;如果是特殊器件,嘉立创还支持客户邮寄入库、手工焊接等,极大地缩短了产品迭代的时间,让产品能够更快的推向市场。

此外,嘉立创SMT生产过程可跟踪,对于加急项目也十分友好;SMT进程中还包含了X-ray检查、QC检查,收到的PCB基本上100%可用,质量十分靠谱。

嘉立创SMT:节省大量时间,创造潜在价值

和大多数电子工程师一样,赛斯科技研发总监李斌也是从大学期间就开始使用嘉立创,经过多年磨合,已对嘉立创的各项业务及“价格优、品质高、交期快”的优势了然于心;经过多番价格、品质、交期对比后,选择了嘉立创作为其长期合作伙伴。

在嘉立创提供的电子产业一站式服务中,赛斯科技最常用的就是SMT,“嘉立创SMT可以直接在线提交Gerber文件、BOM表及坐标文件;实时预览贴片后的3D视图;在线替换器件、修改封装、调整交期等,各种服务十分便利高效。提交后还有SMT工艺专员审查器件偏移、极性反转及封装检查,能极大减少从设计到成品阶段的制造问题。”李斌说道。

可以说,嘉立创SMT业务为客户节省了大量时间及不可预见的成本,附加值高,为公司创造了较大的潜在价值。

李斌认为,嘉立创的优势在于能真正了解硬件工程师的想法,把电路设计、PCB生产及SMT贴片的全流程配合得十分流畅。同时,嘉立创在线下单、调整SMT参数等特色功能,既能节约客户时间及硬成本,也提高了自身出货量,实现了真正意义上的双赢。


如果你也有好的产品,好的故事想和大家分享,欢迎扫描下方二维码,关注并后台回复【我要参与嘉立创老友记】
