在智能硬件飞速发展的时代，一款能让工程师"随想随创"的PCB设计工具正重塑电子产业创新格局。嘉立创EDA以"2小时入门，2天精通"的极简哲学，通过一站式设计制造闭环、企业级安全协同体系和开放生态，为全球533万工程师搭建起从创意到量产的高速通道。

轻抬手腕，晨跑的汗水滴落在表盘上，一条信息伴着微弱的震动悄然弹出——此刻，方寸之间的智能手表正无声记录着你的心率、轨迹与生活。而支撑这便捷体验的背后，是处理器、传感器、通信模块、显示屏等电子元件的协同工作，更依赖着百米级电路的精密连接。通过层压、蚀刻和堆叠等工艺，工程师将错综复杂的电路“刻画”“折叠”进3平方厘米不到的印刷电路板上。而工程师设计和“刻画”这些复杂电路的关键工具便是板级EDA软件。在电子制造业，板级EDA软件的重要性不言而喻，已成为产业链中不可或缺的“基础底座”。

这其中，嘉立创EDA“随想随创”的 “超能力”给工程师们留下深刻印象。同时，嘉立创EDA也赢得了许多工程师的青睐，成为他们日常工作中的重要帮手。那么问题来了，嘉立创EDA是如何让工程师做到“随想随创”的呢？

简约高效：嵌入在一站式服务中的EDA

对于工程师而言，即便是设计功能简单的小家电产品，PCB设计打样也常面临严峻挑战。一位小家电企业的工程师坦言：“行业迭代速度极快，常常需要在极短时间内完成PCB设计。”而嘉立创EDA能快速地辅助工程师完成PCB设计，更是以“2小时入门，2天精通” 的易用性广受业界认可。

简单易用、门槛低是很多工程师对嘉立创EDA的第一印象。这也契合嘉立创EDA产品团队的共识：“设计工具是附属设计者的，工程师不应该被庞大工具所束缚。”可以说，简单易用、学习成本低是嘉立创EDA与生俱来的特性。这也经常被用户点赞称道：“学习其他软件，一个月了还没有入门，学习嘉立创EDA，从上手到收到嘉立创的PCB板子也就一周时间就搞定了，非常适合新手。”如此专业化的软件，能做到如此简单，是因为嘉立创EDA每一个功能在被开发之前都会经历灵魂拷问：“该功能是否刚需？学习成本是否高？”

“Less is more”已经成为许多设计师与开发者共同推崇的理念。嘉立创EDA以精简的界面和实用的功能，完美践行了这一原则。嘉立创EDA的前端缓存技术，让软件启动达到极致，轻量级，极速启动。有用户评论道：“为了修一条线，用嘉立创EDA，‘打开，修线，保存’，一气呵成。用其他软件，可能还在欢迎界面”。

深度使用嘉立创EDA的工程师们普遍认为，嘉立创EDA的元件库调用与选取功能流畅自然，操作体验如行云流水般高效。这得益于其中央化的数据库设计——用户无需关心存储路径，通过智能搜索即可快速定位元件，大幅提升设计效率。不少用户都说：“用嘉立创EDA，图都画好了，用其他软件，库与封装都还没准备好”。然而，这还远远不够，嘉立创EDA已经与嘉立创的PCB 与 SMT高度整合，让用户在设计的时候就能看到SMT焊接后的3D效果。

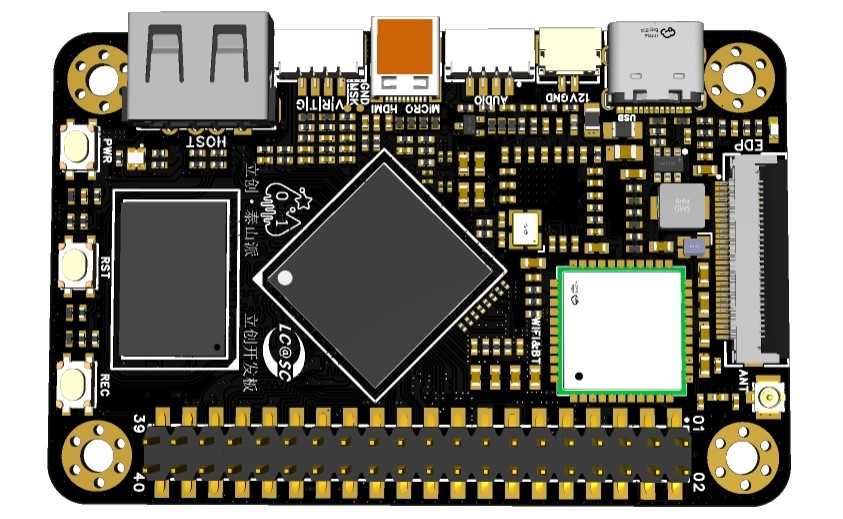

图1 嘉立创EDA PCBA 3D模型图

经过多年技术积淀，目前嘉立创EDA已形成教育版、标准版、专业版以及私有部署版四大版本，加上嘉立创集团海量的制造数据，让制造反哺设计成为可能。嘉立创EDA也成为嘉立创集团为客户提供电子产业链一站式服务的入口。

工程师们验证：“嘉立创EDA直接内置超百万元器件库，料号直接与立创商城、嘉立创SMT关联绑定，工程师在设计阶段直接就可以进行器件选型并放置，减少了后期繁杂的BOM匹配工作；可直接一键推送制造文件到嘉立创DFM进行检查，使工程师能实时检查制造文件的线宽、孔径、线头、丝印干涉等关键制造规则，并且可以根据嘉立创DFM检查的结果反向定位回嘉立创EDA，进行实时又准确的修改，在设计阶段就有效规避制造阶段可能产生的隐患。”

并且嘉立创EDA的3D预览功能还能同步验证PCB、元器件、挖槽、外壳的相互匹配。工程师在完成设计后，可以在嘉立创EDA进行一键下单元器件、一键下单PCB/SMT、一键下单3D外壳、一键下单SMT库存。嘉立创EDA就是这样通过制造反哺设计的方式实实在在帮助工程师减轻“dirty work”工作量，让工程师把精力集中在创新创造上。

持续进化：兼顾安全防泄与高效协同的EDA

对于传统EDA软件，工程师反馈最多的便是版本“回滚”功能简陋。例如，仅支持5次保存点；设计迭代需十分小心谨慎，一次误删或错误覆盖就可能让数周心血归零。

其次是对于大型研发团队来说，设计文档管理也是一大挑战。管理权限不清晰将严重阻碍协作效率。企业往往被迫额外采购第三方管理系统，不仅增加成本，更因工具链割裂迫使工程师在多个平台间手动同步数据，徒增操作负担与出错风险。

而企业管理者最担心的则是设计数据的安全！特别是做军工、尖端技术或竞争激烈的产品，相关企业管理者总觉得EDA软件如果部署在云端，控制权不在自己手里，时刻存在着数据安全焦虑，好像把自己的宝贝放在别人家保险柜。

更为尴尬的是，国内很多中小企业还在用破解版EDA软件，除了数据不安全，最为致命的是企业还面临法律诉讼与商誉受损的双重风险。毕竟，消费者也很难接受一款优秀的电子产品是通过盗版EDA软件设计出来的。这些痛点暴露出传统工具在研发管理闭环上的致命短板，也让“安全可控”与“高效协同”成为企业级用户的终极诉求。

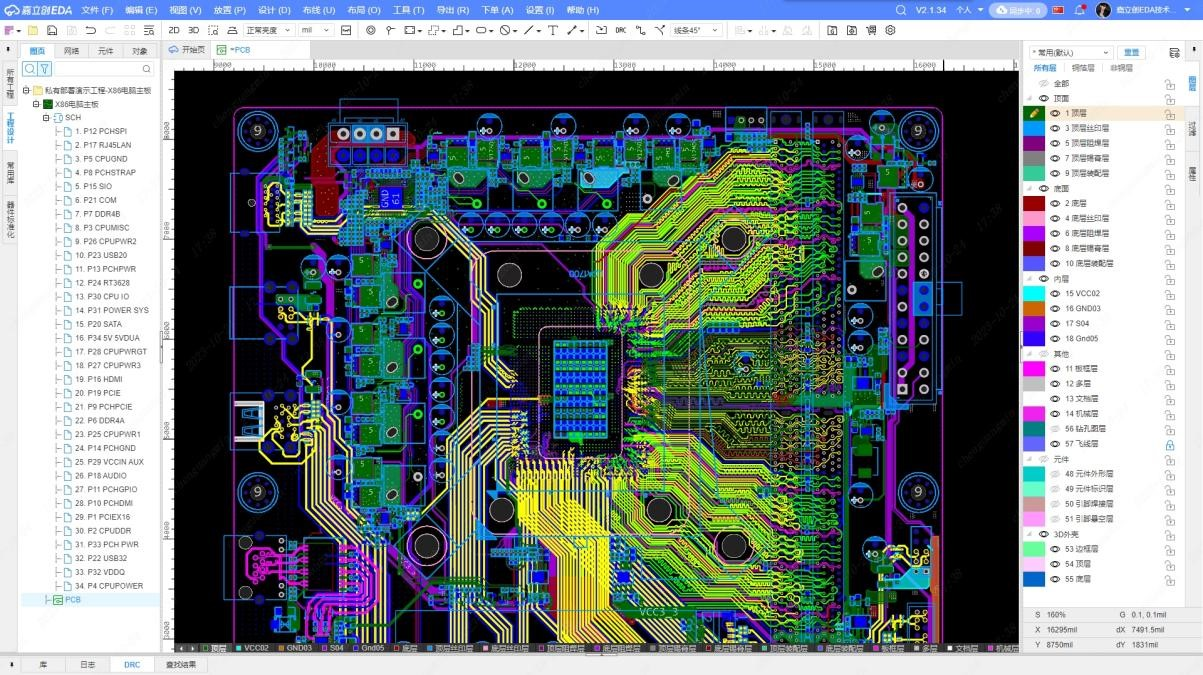

图2 嘉立创EDA PC界面示意图

据了解，嘉立创EDA私有部署版主要有数据安全、协作高效、功能实用三大特点，为企业级用户构建了安全可靠、敏捷协同且强大易用的设计环境。

在数据安全方面，私有部署版通过支持公有云、私有云等多种灵活方式，将企业用户的核心设计数据，如原理图、库文件等，完全存储并运行在用户指定的、可控的内部环境或私有云中，从根本上保障了设计资产的自主可控。

在此基础上，协作高效的特性为企业设计团队注入了强大的动能。私有部署版内置完善的权限管理、工程管理、库管理、设计流程管理和版本管理五大功能模块。颗粒度极细的权限管理确保了不同岗位成员拥有不同访问和操作授权资源；集中化的工程管理便利了项目分类、检索和状态跟踪；统一的库管理保障了元器件封装、符号、模型的规范性和一致性，避免了重复劳动与版本错乱；标准化的设计流程与版本控制有力支撑了并行设计、在线评审和历史回溯。这些共同构建了一个规范化、流程化的协同平台，显著减少了团队内沟通成本与协作摩擦，大幅提升了从设计到发布的整体效率。

此外，嘉立创EDA私有部署版还有很多实用性功能。例如，无项目数量限制的企业级容量，可以轻松应对海量设计项目存储与管理需求；无回收站有效期限制的设计文件保护机制，有效防止了误删除操作导致的数据永久丢失等。

当然，用户的真实体验更有说服力。某采购了嘉立创EDA私有部署版的企业用户反馈到：“嘉立创EDA是一款颠覆了传统EDA的PCB设计软件。它拥有独立自主的知识产权，我们采购之后完全不再担心盗版软件的法律风险。它的所有数据存在我们内网服务器上，数据完全由我们统一集中管理，不必再担心工程师电脑损坏导致的数据丢失。同时文件存在服务器上，便于各个工程师进行团队协作，嘉立创EDA的多人实时画图功能，颠覆了传统EDA“单兵作战”的方式，让我们多位工程师能同时参与到一个项目中，相比以前的传统PCB设计软件，嘉立创EDA的效率至少提高50%！”

开放开源：从工具到生态，让创意无处不在

对于学习和设计资源，嘉立创EDA提供了海量的云端库和活跃的开源社区。一位物联网设备工程师表示：“尤其是在设计阶段遇到难题时，可以通过嘉立创平台找到解答，帮助很大。”

对于初学者，嘉立创EDA价值更为突出。一位毕业后创业的微电子专业学生分享：“自学PCB设计时，发现很多教程UP主使用嘉立创EDA作为例子。”另一位工程师也提到最初是通过大学时期参加嘉立创EDA训练营开始了解并使用该平台……

显而易见，嘉立创EDA不仅是一款设计工具，更是一个赋能工程师的教育平台。通过构建“产学研”一体化的生态体系，嘉立创将高校教育、企业实践与技术开发深度融合，为中国电子工程师的成长提供了全方位支持。值得一提的是，除了企业私有部署版外，嘉立创EDA教育版、标准版、专业版都是永久免费的。目前，嘉立创EDA全球注册用户超533万，促成硬件项目超3555万个。

自2020年以来，嘉立创EDA与高校共建联合实验室，以嘉立创EDA为设计工具，帮助400余所高校实验室学生创造创新，提供电路设计入门、进阶培训、元器件和PCB打样支持。例如，在中山大学，学生通过嘉立创平台完成从电路设计、PCB打样到成品组装的完整项目周期，平均设计周期较传统模式缩短40%。嘉立创EDA在用实际行动帮助工程师成长，通过提供普惠的技术资源培养未来人才。其目标不仅是打造全球化设计平台，更着眼于建立可持续的工程师培养机制，助力中国从硬件制造大国向硬件创新强国转型。

图3 嘉立创EDA与高校合作

此外，嘉立创EDA构建了丰富的生态，包括立创开源硬件平台、星火计划创新项目、专业课程体系建设、多维度赛事支持以及系列教材出版等。从三年前起步至今，星火计划已孵化出稚晖君“瀚文键盘”、洪磷造物“AR智能眼镜”等具有行业关注度的硬件项目，逐步成为硬件开源领域的交流平台。

开源是构建我国自主创新产业链生态、减少对国外闭源技术依赖的关键路径。作为中国硬件开源生态的重要推动者，嘉立创通过开放平台和资源共享，持续促进技术共享与协作创新。以嘉立创EDA为入口，平台已经成功孵化超3万个开源项目，有效汇聚本土创新力量，培育本土开发者生态，为前沿领域积累自主化解决方案。这一实践探索不仅为初创企业提供了高效的技术验证平台，更探索出一条产品商业化的新型协作路径，为中国开源生态的可持续发展提供了重要示范。

后记

嘉立创EDA已实现从基础“画板工具”到高端工业软件平台的跨越式发展。通过深度融合制造数据、构建安全高效协作体系，该平台成功打通了从教育到产业的全链条的赋能通道，成为支撑高端制造与复杂系统创新的核心工业软件平台。它不仅成功破解了板级EDA领域的“卡脖子”风险，更以其“设计-仿真-制造”全链路闭环的一站式服务，重新定义了电子设计的效率与可能性。嘉立创EDA的崛起，标志着中国在电子设计基础软件领域具备了引领未来的高端化实力，为中国智造在全球产业链的竞争中奠定了坚实的自主创新基石，让世界见证中国工程师“随想随创”的力量。
