PCB打样设计之Rect方孔槽设计规范
2019-04-29 11:07 24183 1






线路板打样的时候对于方孔槽设计,嘉立创其实在反复强调Rect(方孔槽)不要用此设计,您画出来效果。生产实际作业也无法满足90度的直角,其实您们自己都可以生成Gerber文件验证。

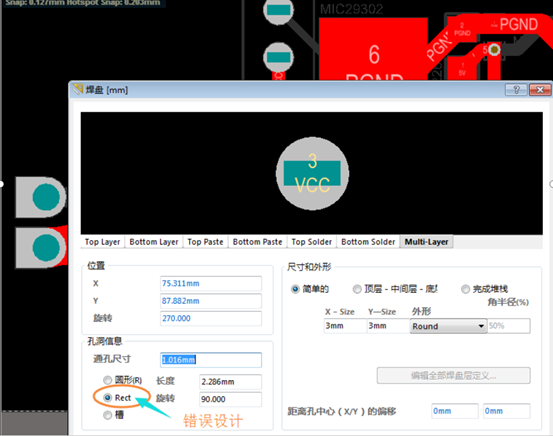

如下图,大家双击焊盘可以查看到运用Rect(方孔槽)设计






生成GERBER文件看效果




运用Rect(方孔槽)在软件版本高底不兼容的情况下还会让你产生异想不到的效果,相信部分PCB打样客户已经中过招.

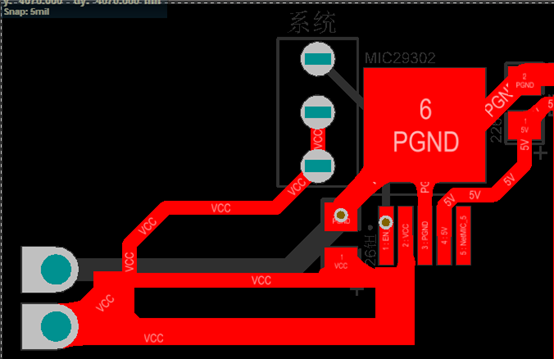

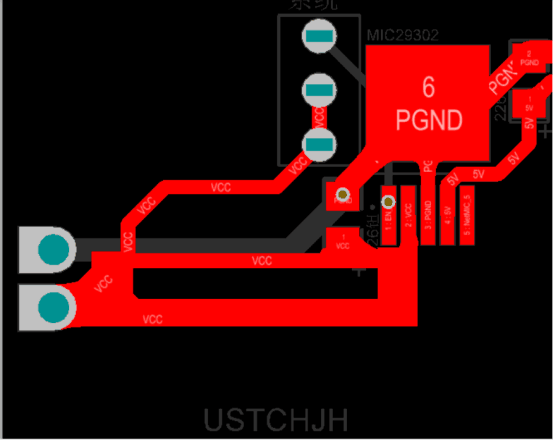

请看另一种效果。下图是AD15打开的效果

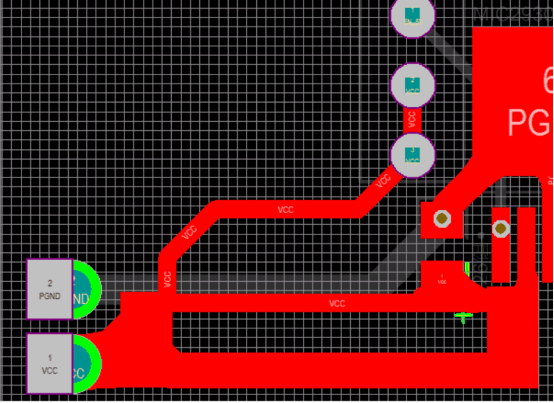

下图是DXP10打开的效果

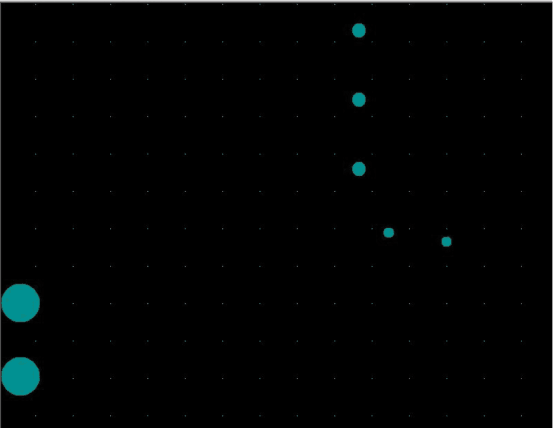

生成的GERBER文件就是一个圆孔,效果完全不同。



上面三个图有分显的差异,如你们手上有DXP10和AD14或AD15板本的软件,可以采用Rect设计方槽,导入底板本DXP10看看效果。

肯定有部分刚接触Layout设计的客户会问为何不更新软件呢?

因为高版本毕竟不稳定。(80%以上客户还是在用DXP10和AD14画板,画板多年的老工程师应该深有体会),希望能帮助大家规避因Rect设计方槽问题产生的以上问题!

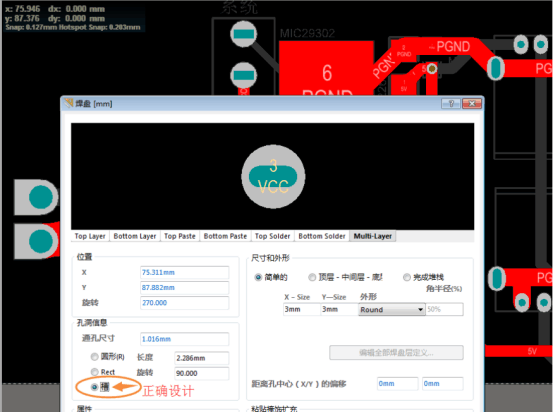

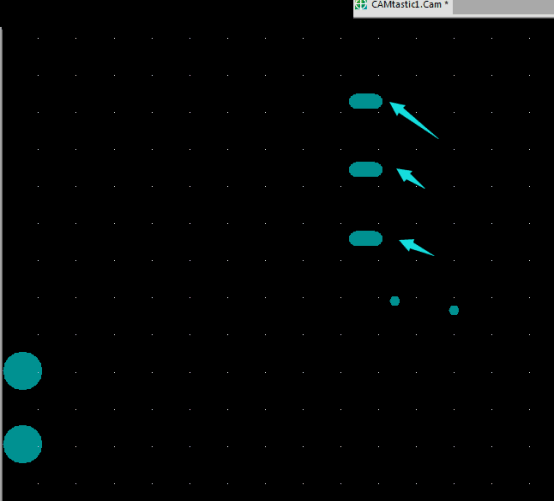

 在PCB厂家做PCB打样的时候,正确的槽孔设计是运用SLOT设计,如生成GERBER效果看,

即使设计方孔槽软件也是默认生成椭圆形长条孔或圆孔、圆槽(加工商由生产工艺造成,图中方孔,方槽是靠锣及钻出来的,

而锣刀及钻刀本身有一个直径(如1.6mm、1.8mm的锣刀及钻刀),因此方孔的各边角会产生以1.6mm或1.8mm为直径的45度的圆角)

直角用圆刀成形余角没有成形到位,角的大小公式:孔大小*0.2比喻用1.6mm的刀打孔(1.2*0.2等于余角0.24mm或1.6*0.2等于余角0.32mm)大家可按这个公式补偿槽长。
