FPC补强标示是否正确

创建时间：2024-04-28 16:12更新时间：2026-07-30 17:53

8981

0

文档错误过时,我要反馈

【视频：FPC补强标示是否正确案例2026年7月13日.mp4】

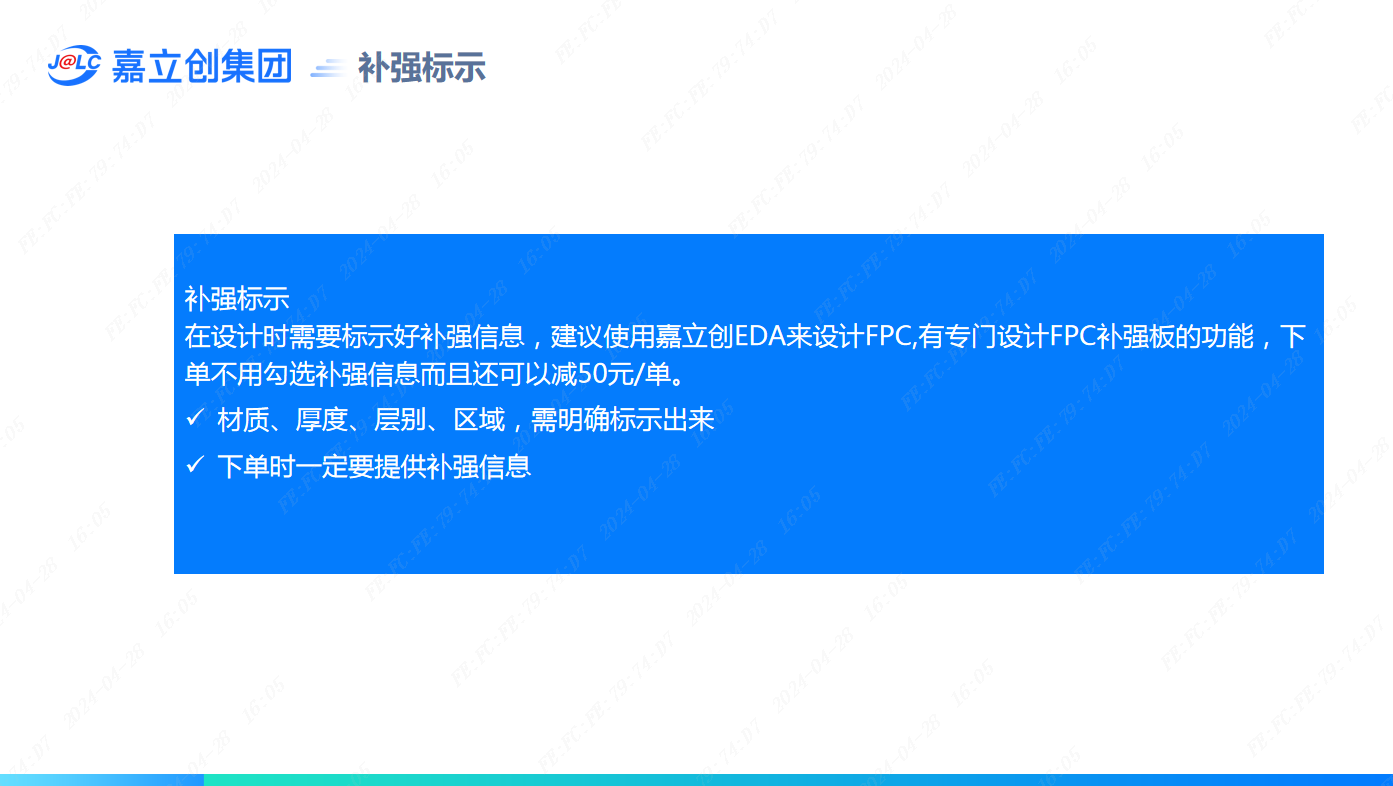

一、补强标示

在设计时需要标示好补强信息，建议使用嘉立创EDA来设计FPC,有专门设计FPC补强板的功能，下单不用勾选补强信息而且还可以减50元/单。

1.材质、厚度、层别、区域，需明确标示出来

2.下单时一定要提供补强信息

二、补强标示案例

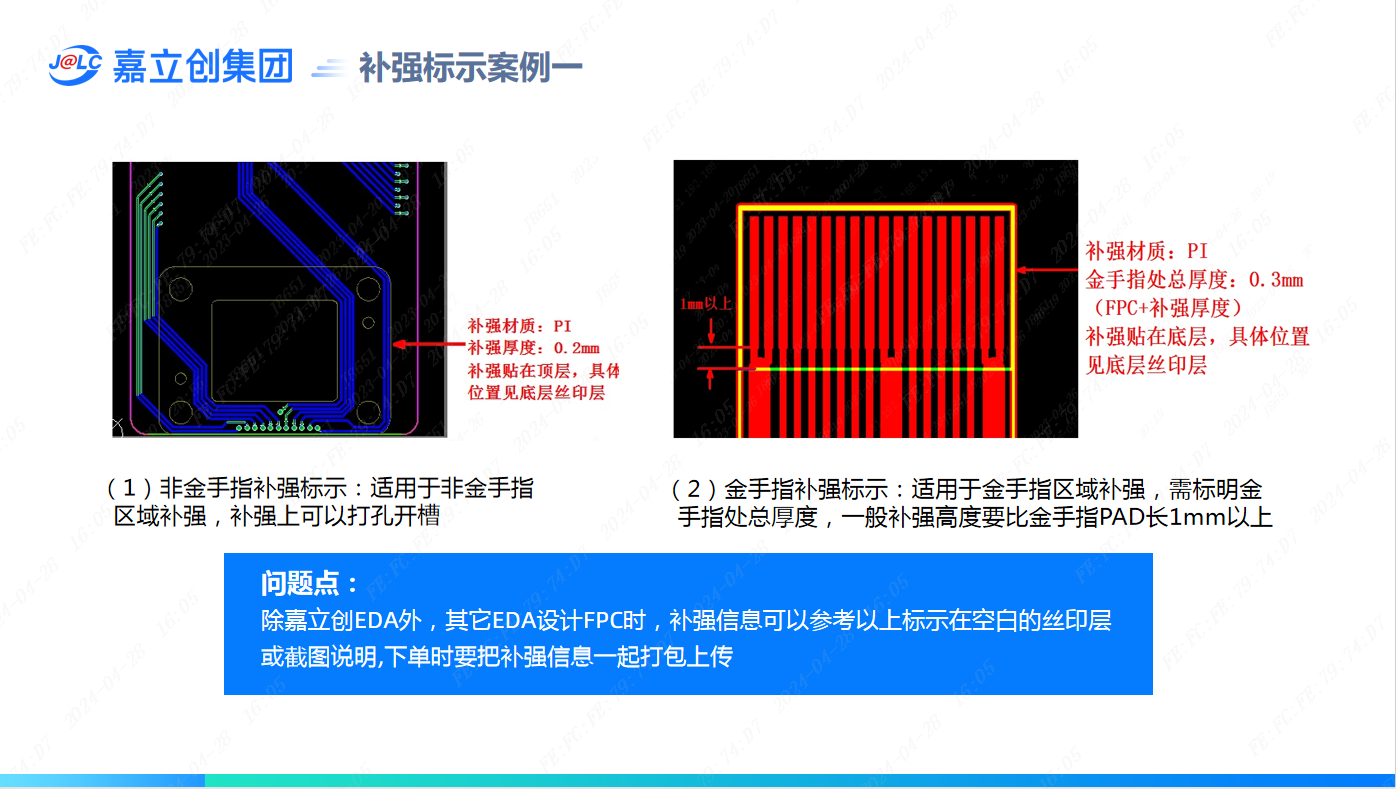

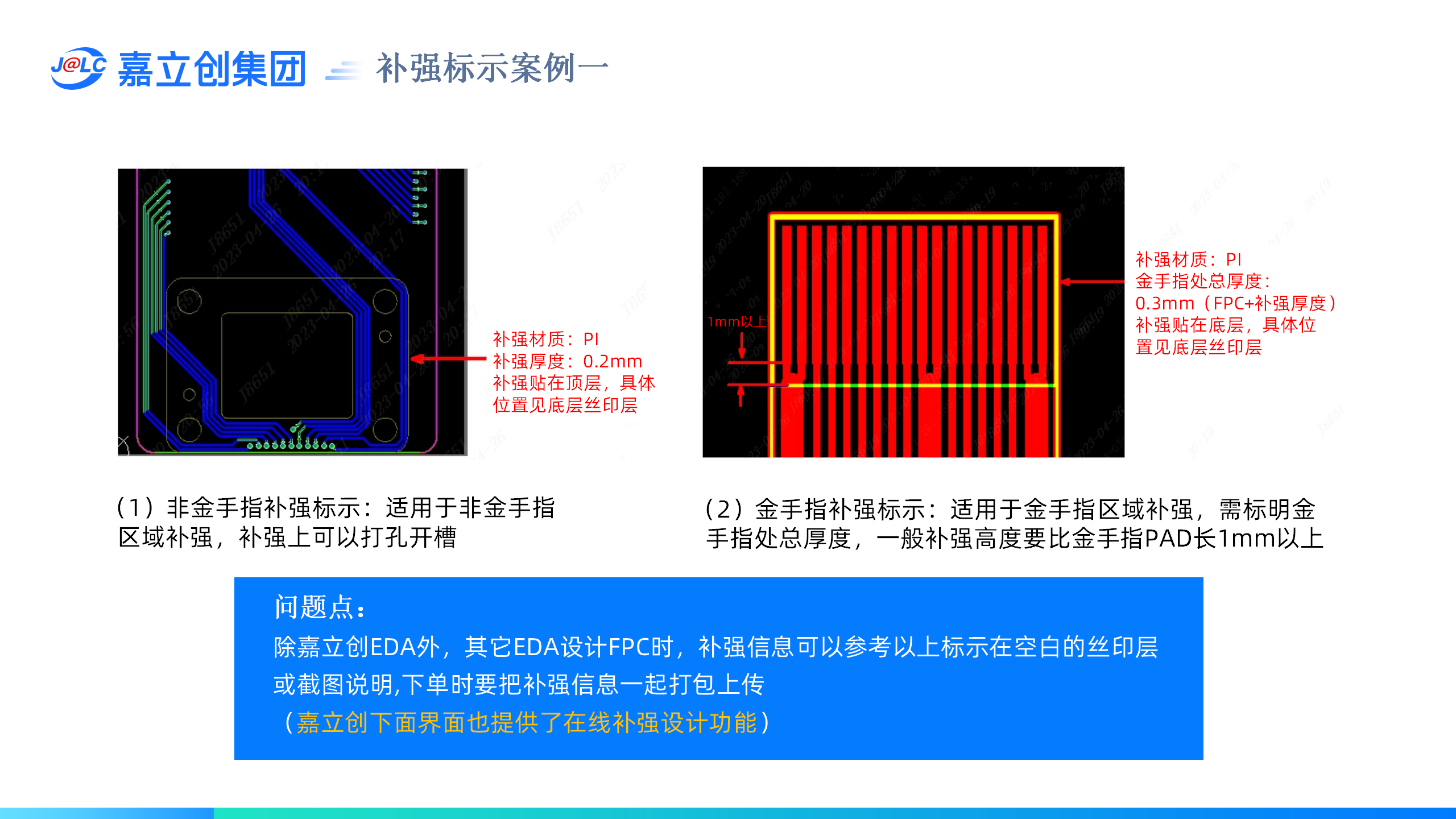

案例一：

问题点：除嘉立创EDA外，其它EDA设计FPC时，补强信息可以参考以上标示在空白的丝印层或截图说明,下单时要把补强信息一起打包上传

（嘉立创下面界面也提供了在线补强设计功能）

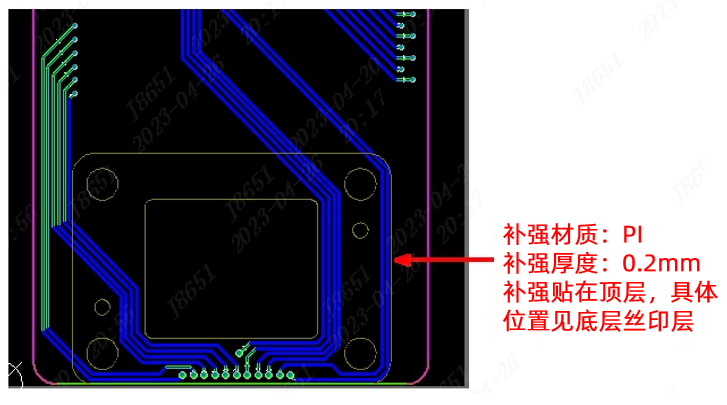

（1）非金手指补强标示：适用于非金手指区域补强，补强上可以打孔开槽。

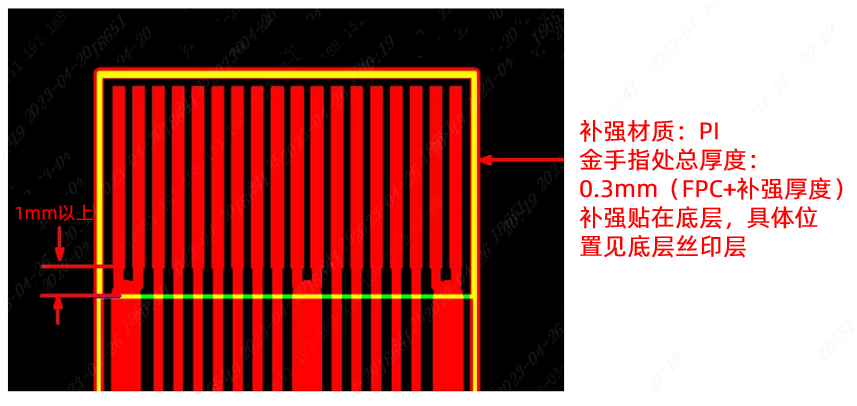

（2）金手指补强标示：适用于金手指区域补强，需标明金手指处总厚度，一般补强高度要比金手指PAD长1mm以上

案例二：

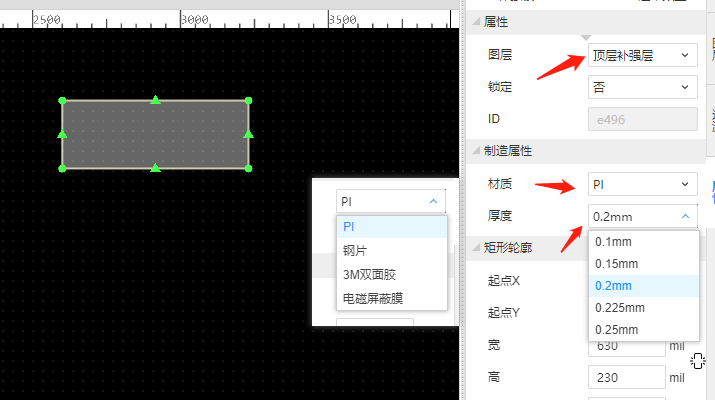

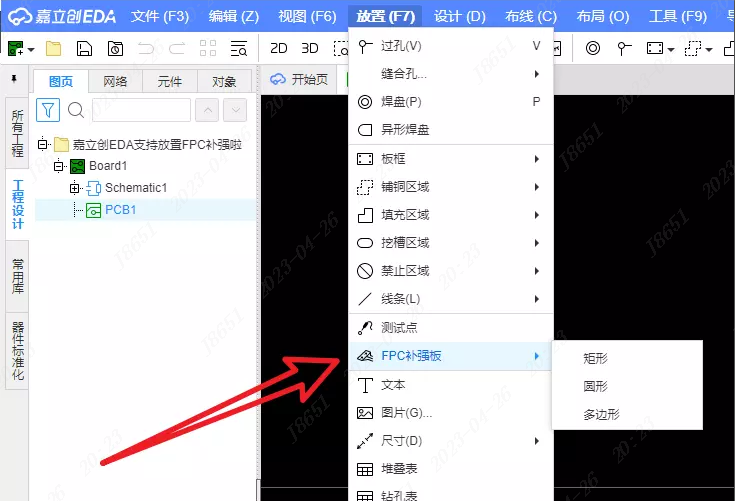

嘉立创EDA在PCB页面的顶部菜单中点击放置菜单，即可找到FPC补强板选项,新增独立补强图层，补强材质、补强厚度可自由选择，添加属性即可。
