嘉立创旧版设计稿转换新版设计稿教程

创建时间：2026-06-17 21:15 更新时间：2026-06-17 21:27

103

0

文档错误过时,

我要反馈

尊敬的客户与合作伙伴：

嘉立创 FA 铝合金壳体全新重构版设计器已正式上线！新旧版本设计稿存在互不兼容问题，本教程讲解嘉立创旧版设计稿升级转换至新版图纸的两种实现方式，分别为 DXF 文件导入转换、调用收藏开孔手动快速添加。

方式一：DXF导入转换

1. 导出新版公模模板（DXF）

• 访问公模外壳列表：https://ke.jlcfa.com/boxlist?i=C2

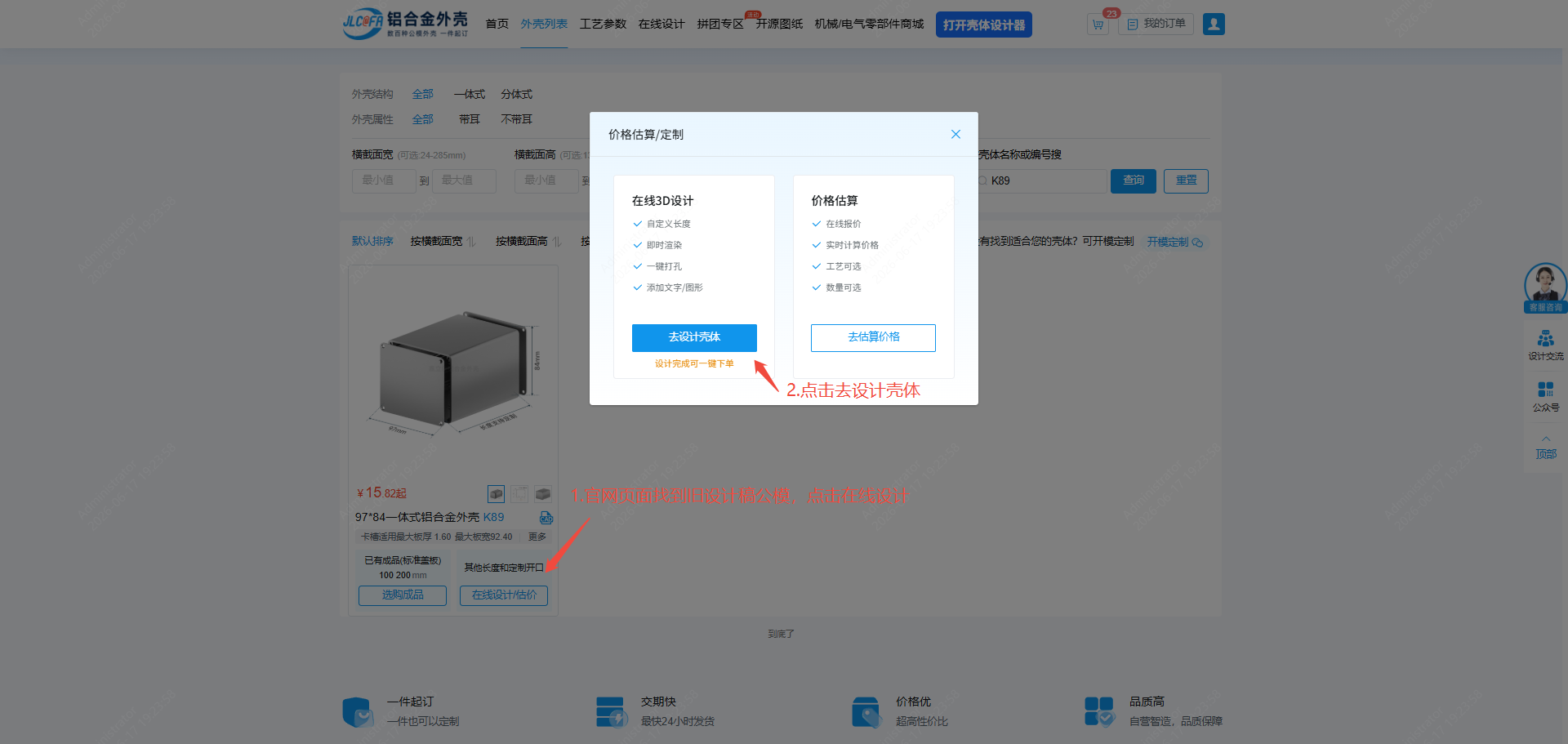

• 搜索旧设计稿对应公模编号（图示以K89为例），打开新版公模设计器，新版界面左上角带有「新版」专属标识。

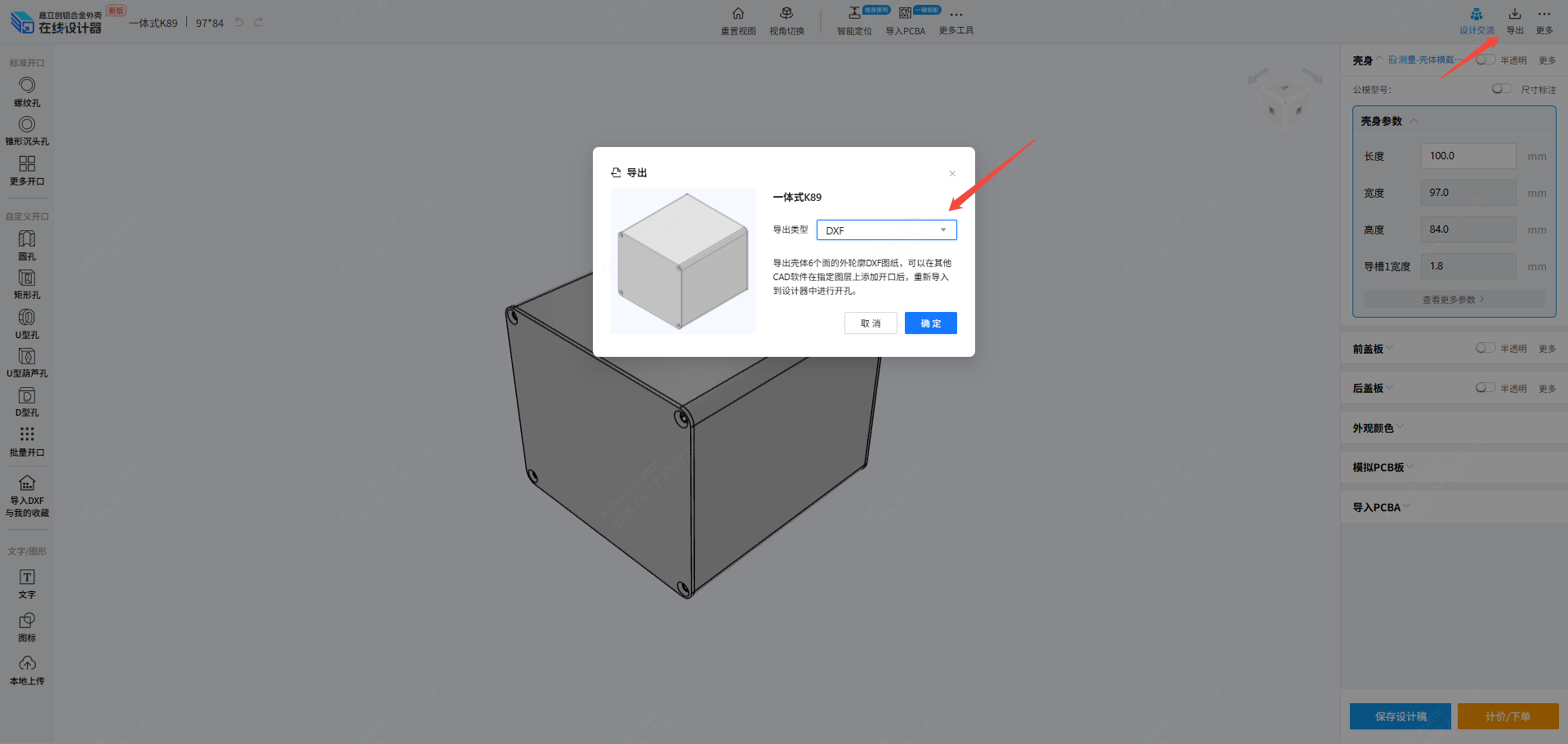

• 设置好公模长度参数后，导出原始公模模板

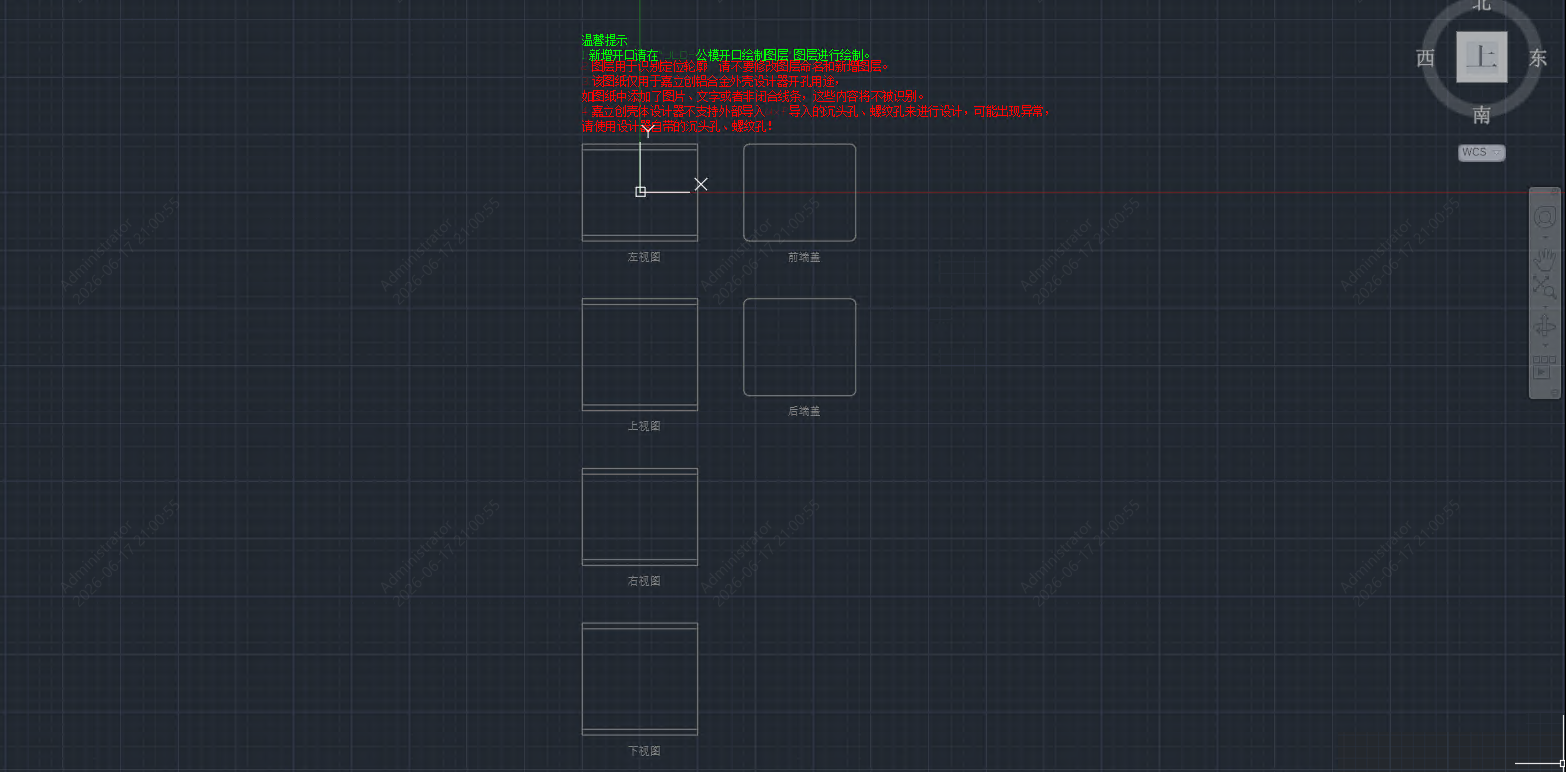

• 原始公模模板案例图

2. 导出旧版设计稿开孔内容（DXF格式）

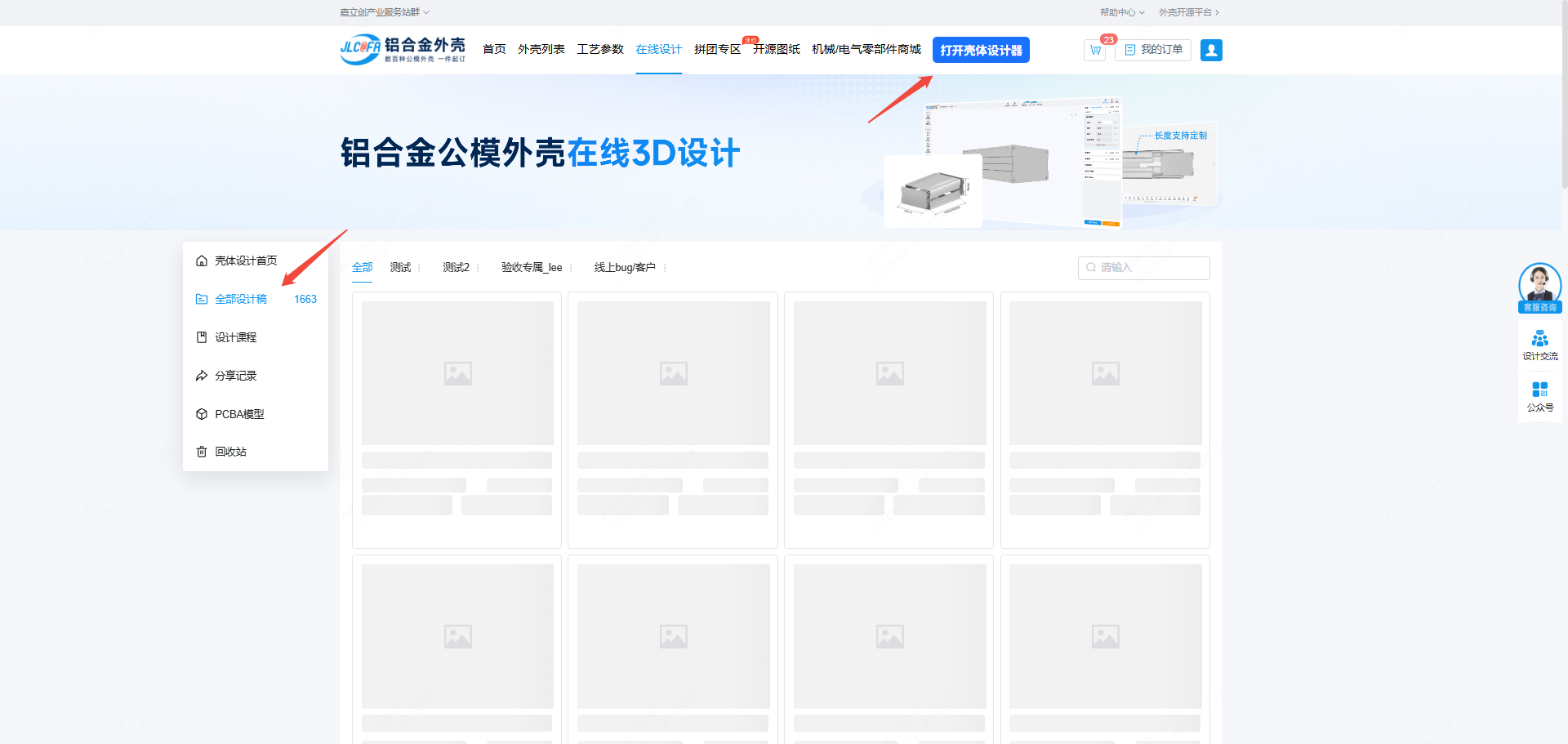

• 打开壳体设计器，找到对应的旧版公模设计稿

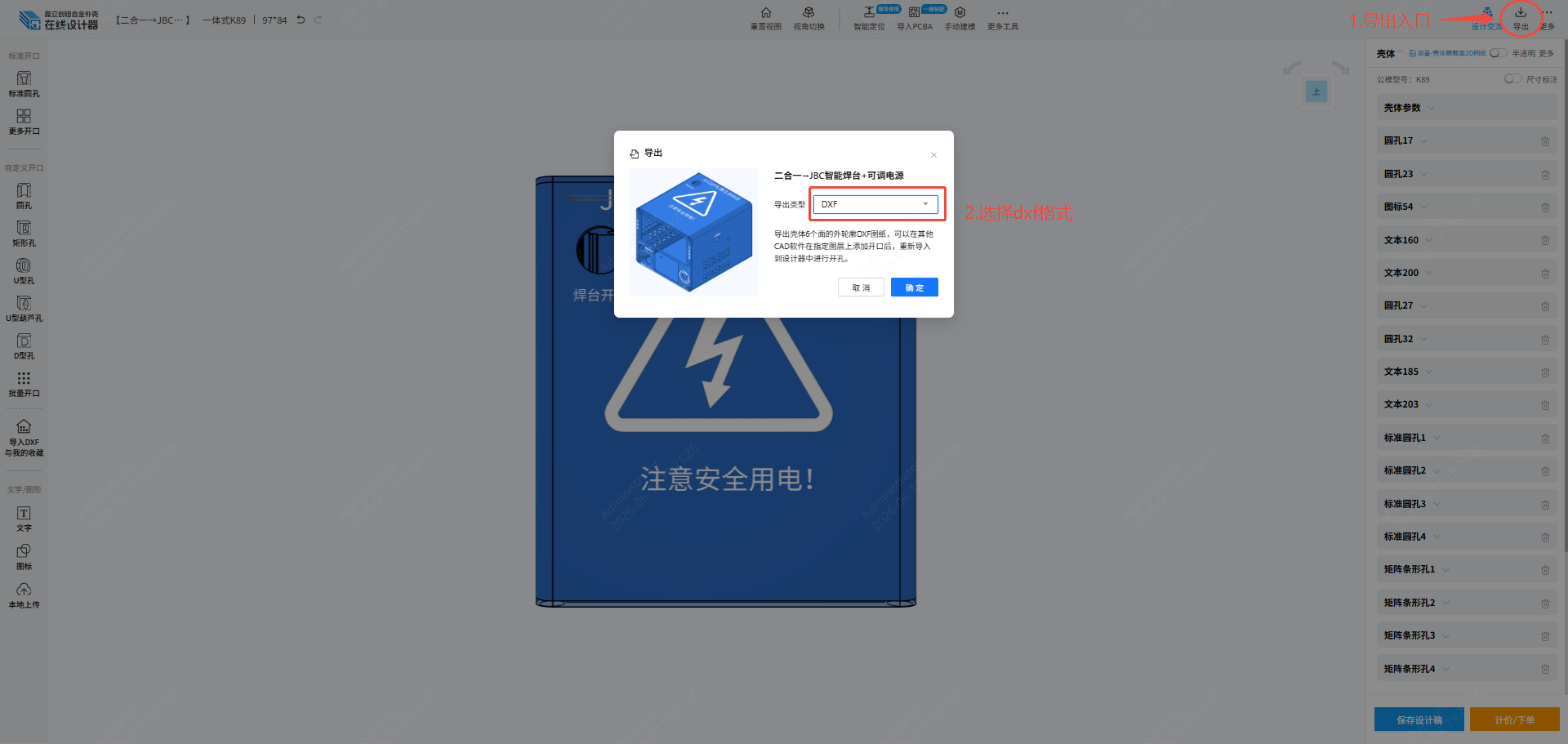

• 进入设计器后，导出dxf

3. 将旧版设计稿开孔内容复制进新版公模模板内

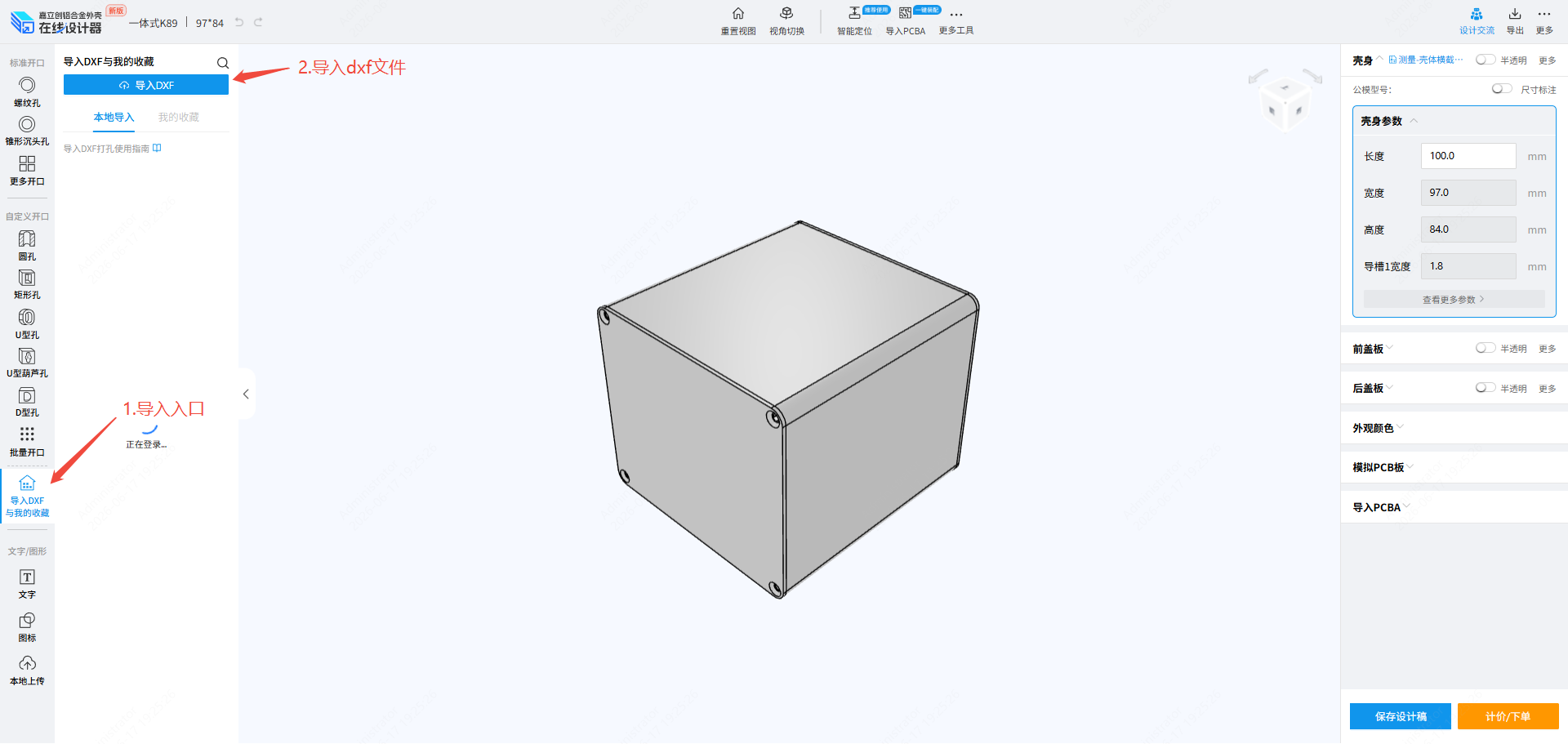

4. 导入修改好的新版公模模板即可

方式二：调用收藏开孔手动

1. 在旧版设计稿中复制组合收藏开孔，教程视频如下

【视频：复制收藏锁定V3.mp4】

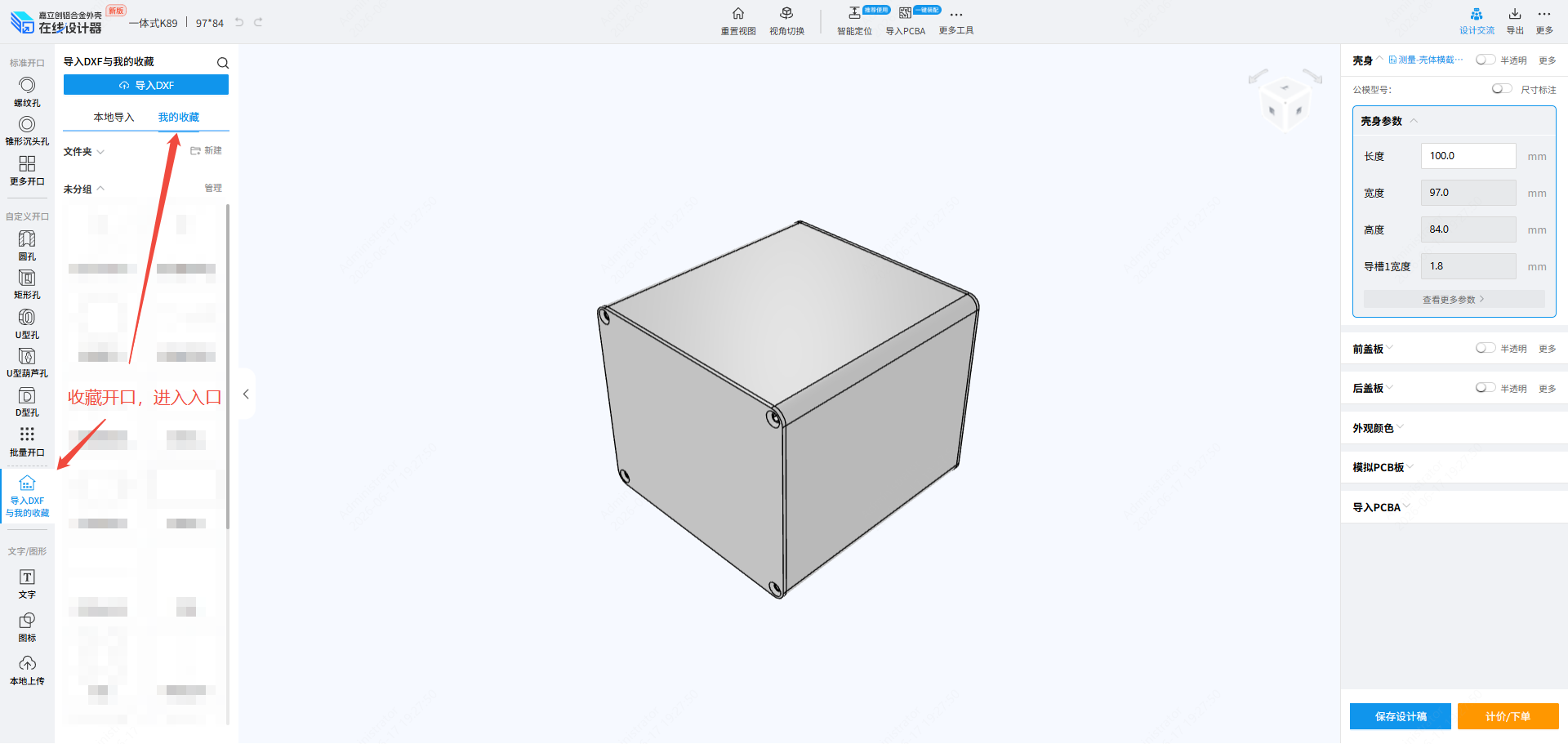

2. 打开新版设计器，进入我的收藏（如图所示入口），手动添加组合好后的开口

附新旧版本绘制速度对比视频：

【视频：新旧设计器建模速度对比.mp4】

欢迎各位用户抢先体验新版设计器，如有任何使用问题或优化建议，可通过官方客服渠道反馈。

感谢您一直以来的支持与信任！
