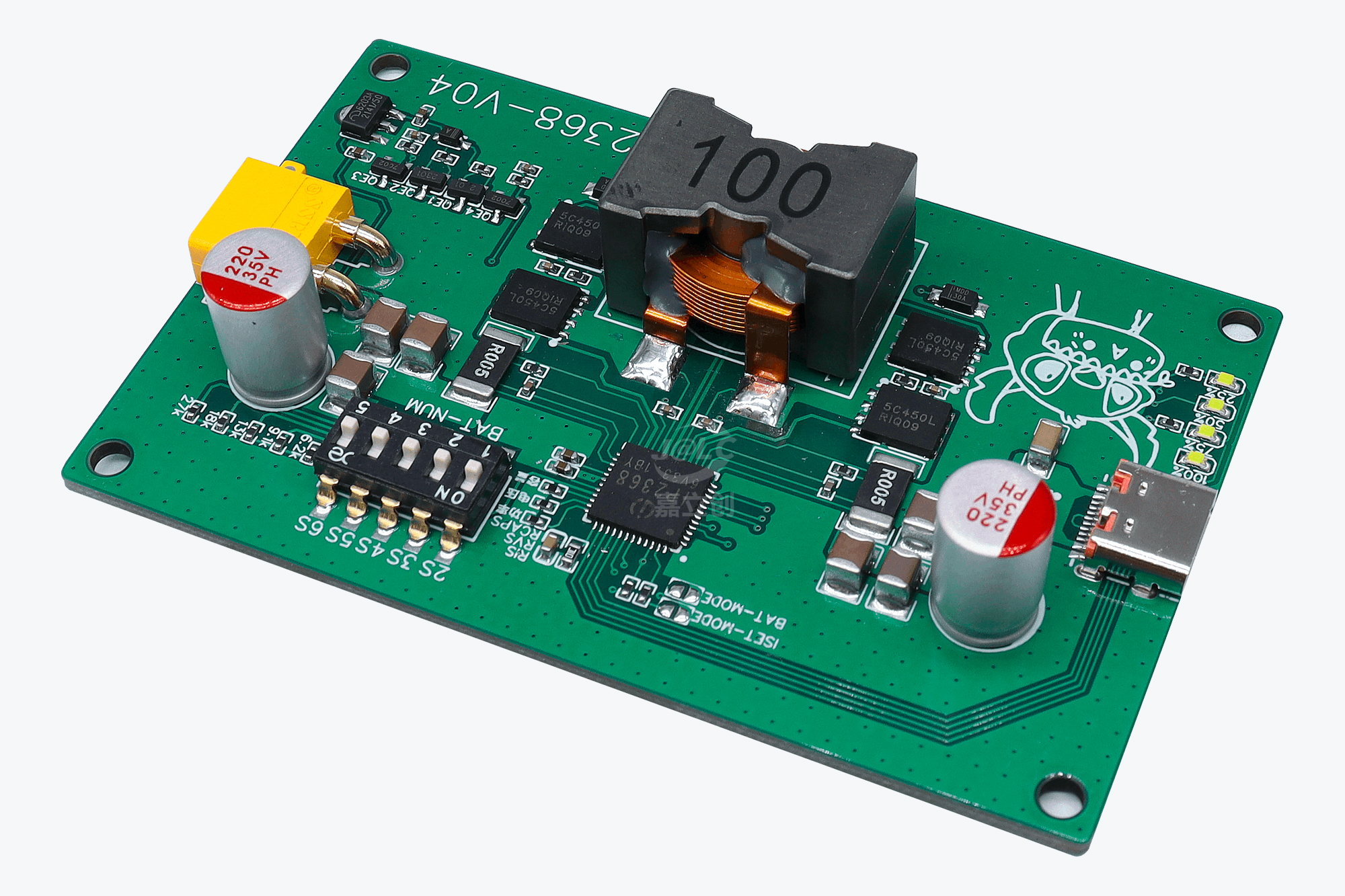

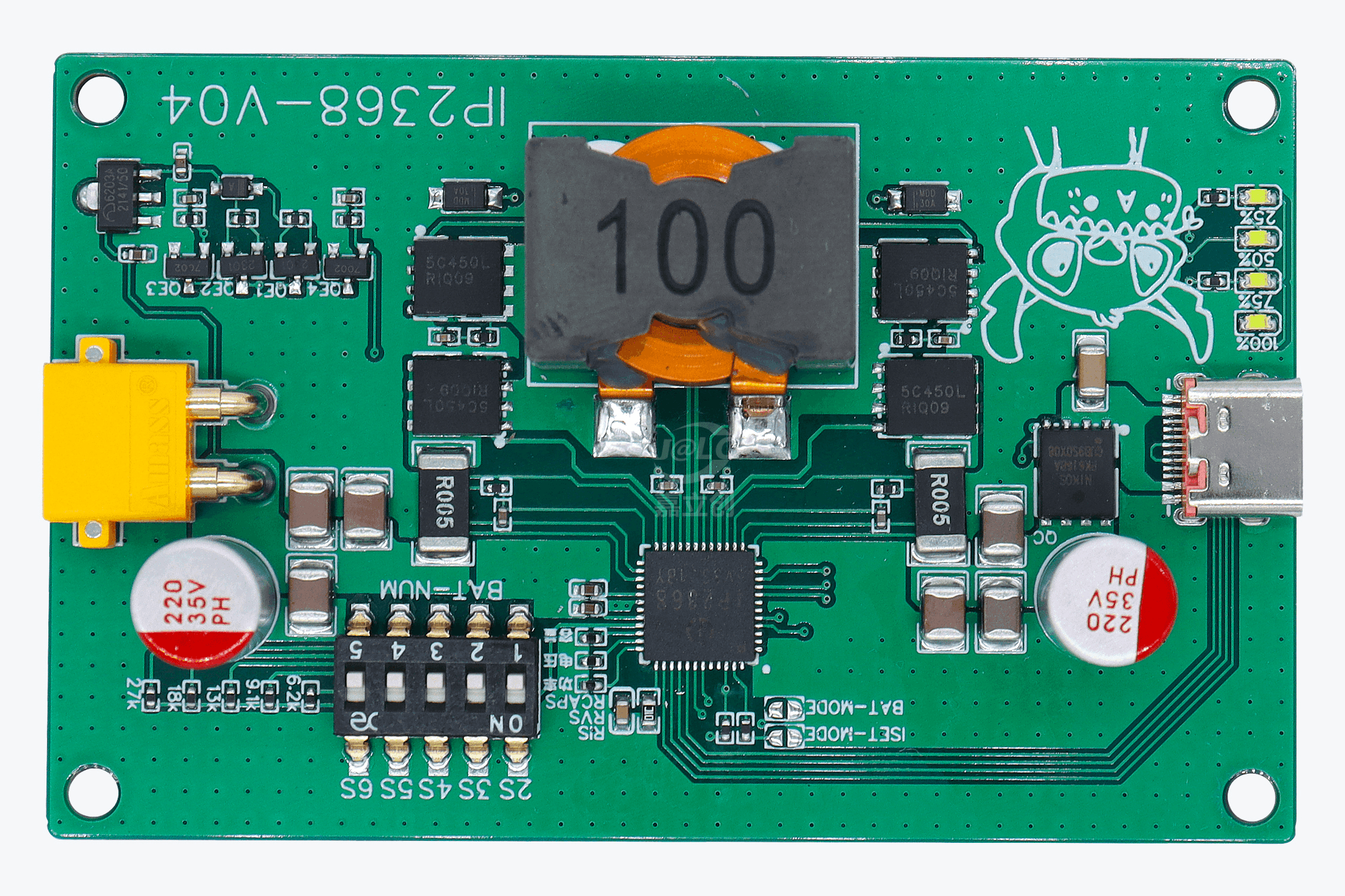

如果是DIY不考虑结构限制,那么此电路还可以改善设计,把MOS管放到背面,方便安装散热片,连接电感的铜皮还可以再加宽,MOS管驱动的两条线是走电感下面穿过去的,应尽量避开电感,主控芯片的底部漏铜散热,电流采样的走线加宽,最后DIY能用0805 就不用0603,能0603就不用0402,
方**(4**4G)
2022-12-15 08:31:02

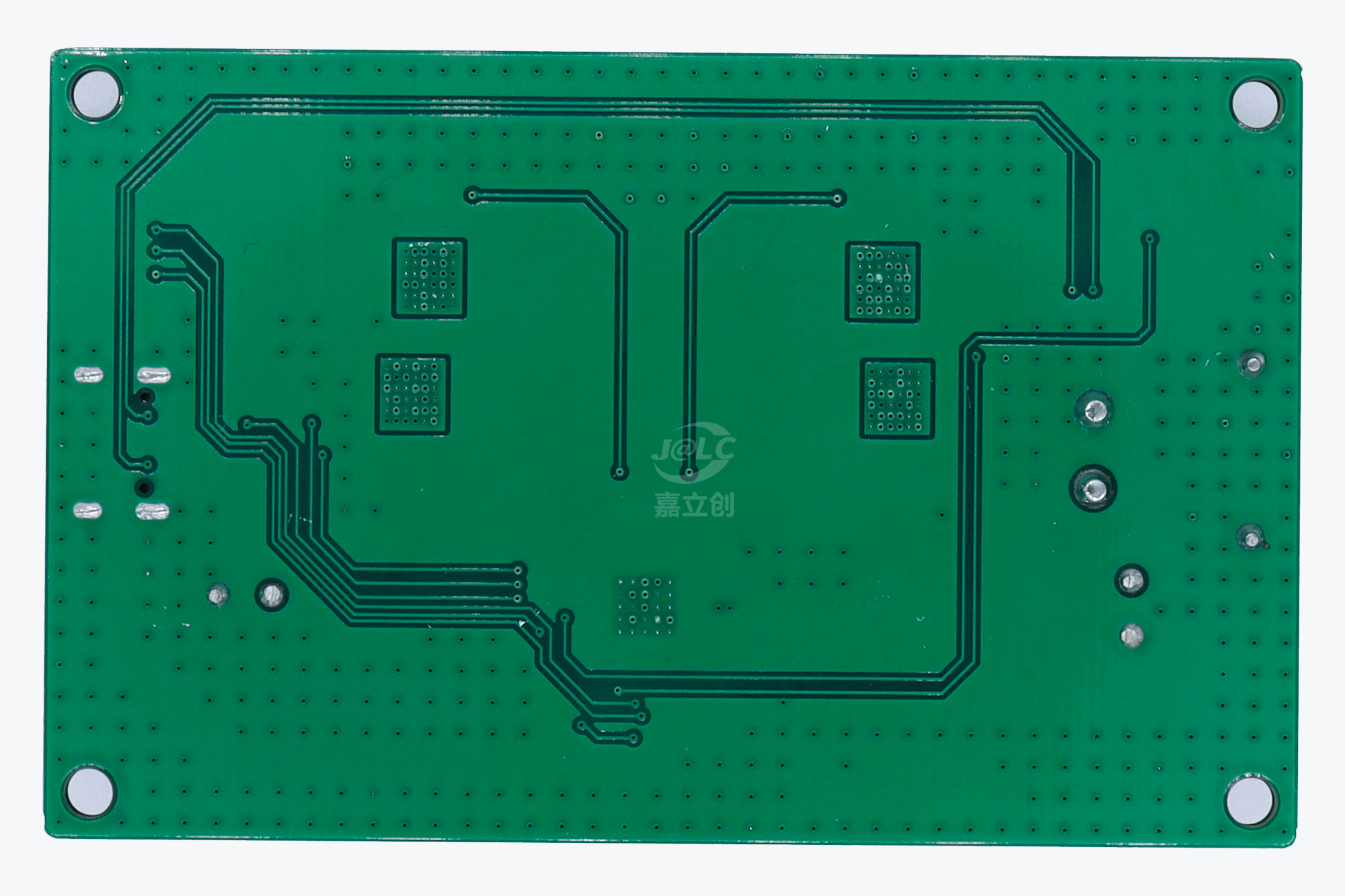

mos管已经打了通孔将热量导到板子背面了,直接粘散热片就好了,mos管驱动不走电感底下就好打过孔,好像打过孔也会带来干扰,估计还不如走电感底下,我觉得mos管方向应该竖起来排布更合理。
