1.tps51200vtt端原先是3个10nf并联 导致了这里发生了震荡 芯片发热极其吓人 改为22uf-10uf-10nf依次 波形变为直线 2.未知原因导致的 led1(电源系统启动成功)光暗淡 仅视觉影响 4.网口芯片b50612db内部自带一个ldo用于把3.3变成自己需要的1.2v 也许是一些寄生参数或其他芯片内部原因导致的倒灌 导致ldo引脚接3.3时会 导致原先输出1.8v的dcdc变为2.49v 经示波器观察发现1.8原先好好的 直到3.3vdcdc启动成功的同时把1.8拉起来到2.49 经ldo输入由3.3改为1.8v后 1.8dcdc数值恢复正常 但是ldo输出仅为1.2v 以后改为外置ldo 4.内存地和电源采用铺铜 导致板子bga焊接困难 4.soc和内存背面去耦电容安排太密集 焊盘间距仅有12.5mil 焊接需要花费大量时间精力 图三是 3.3往1.8倒灌的波形 绿线1.8 蓝线3.3 图四是tps51200震荡 决定重新修改设计画板

包装很精致，做工精致，包装好，没有一点破损，客服服务很到位。

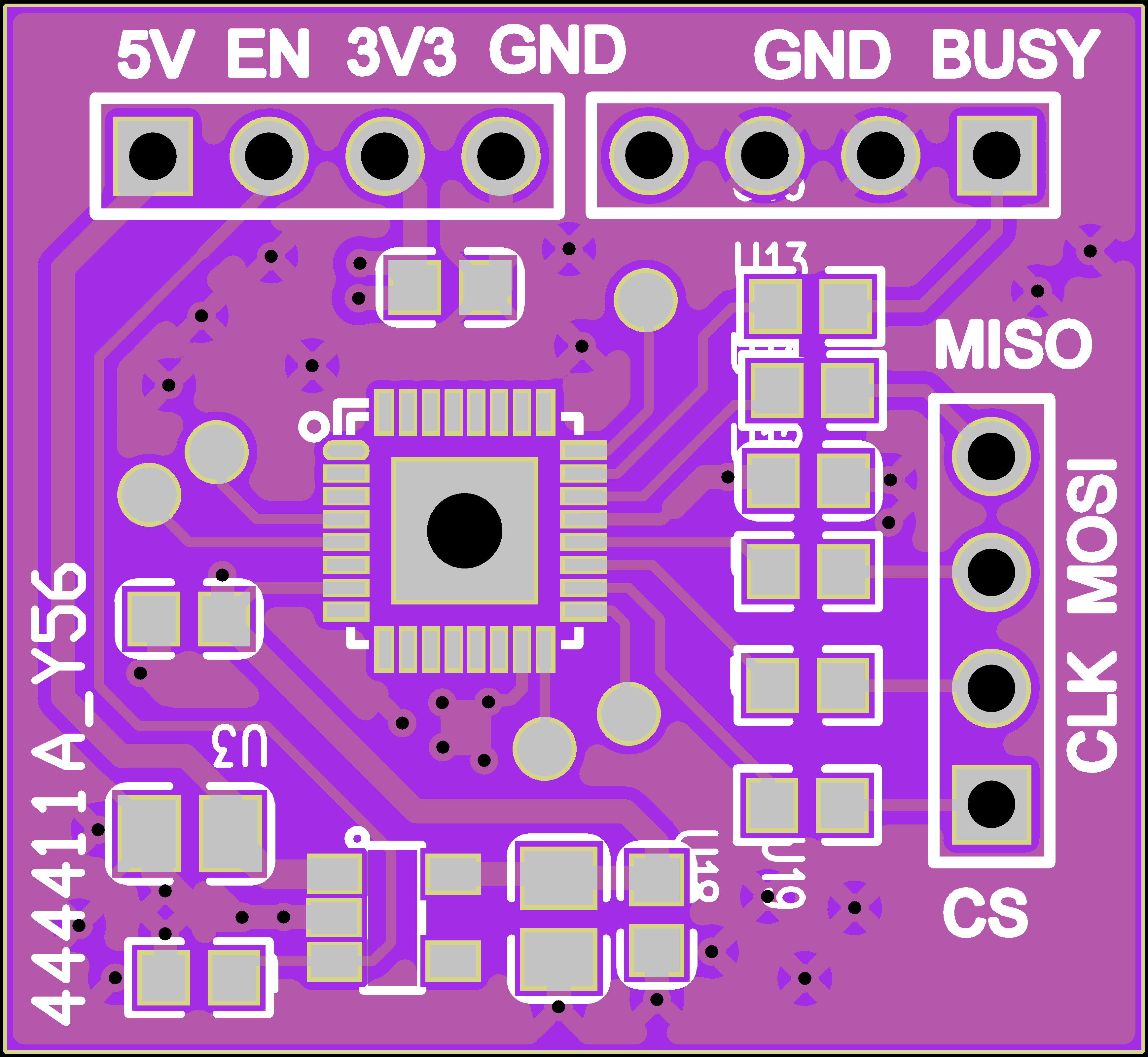

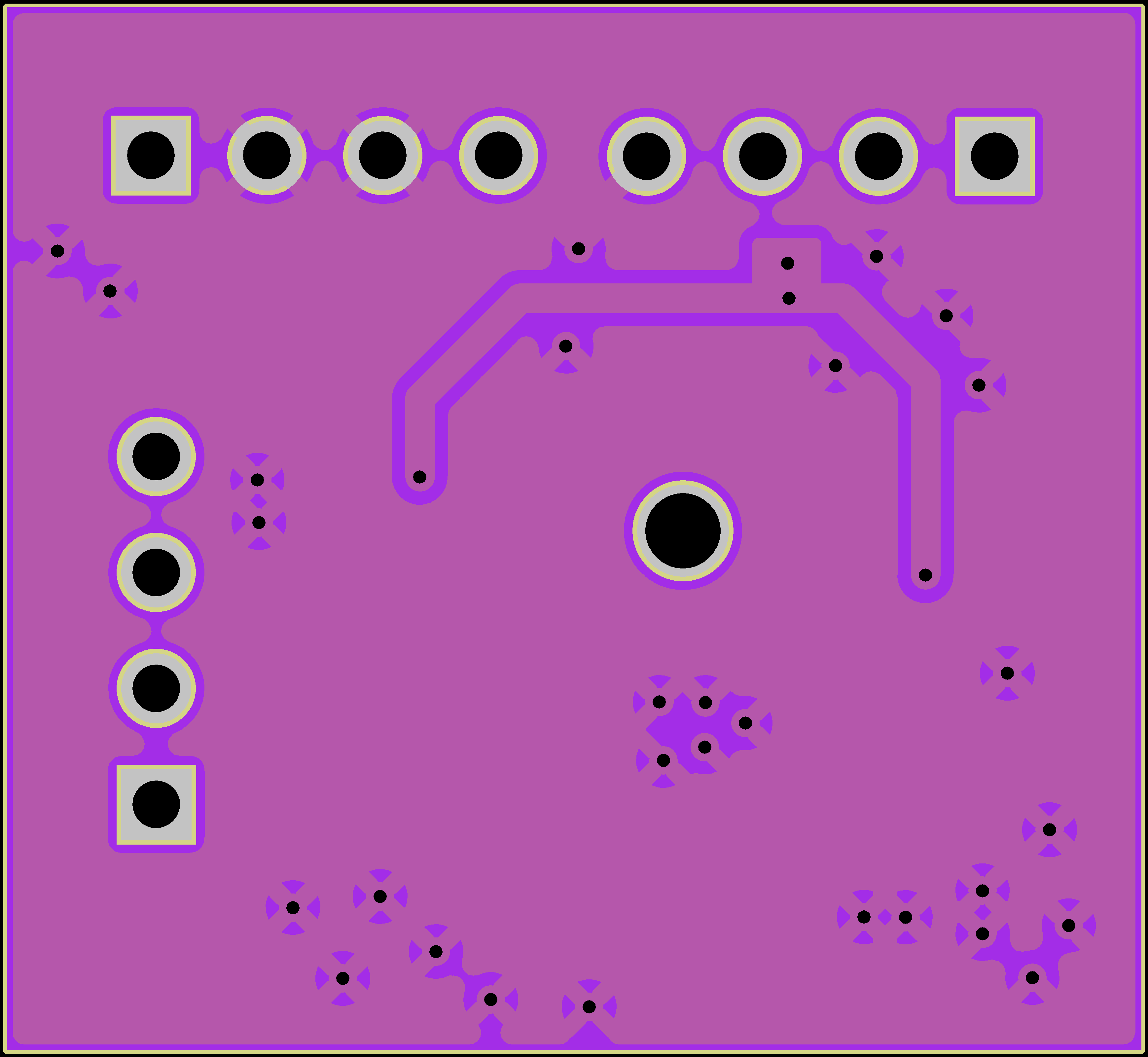

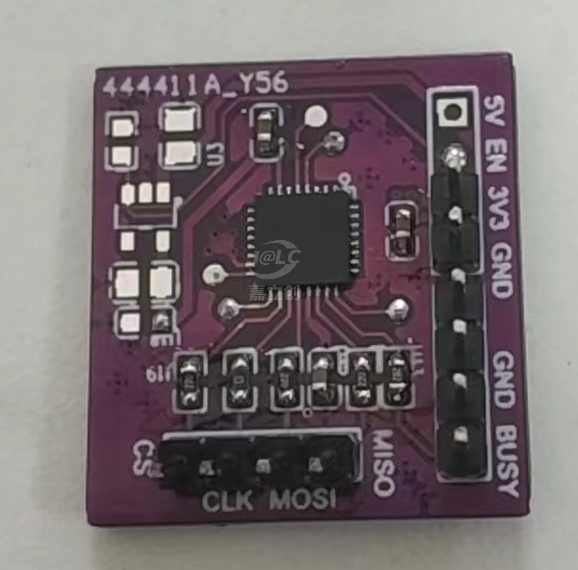

PCB质量好，颜色好看，用料。做工和设计不错。
