关于机械层和keepout层问题。
2***8A
578
1

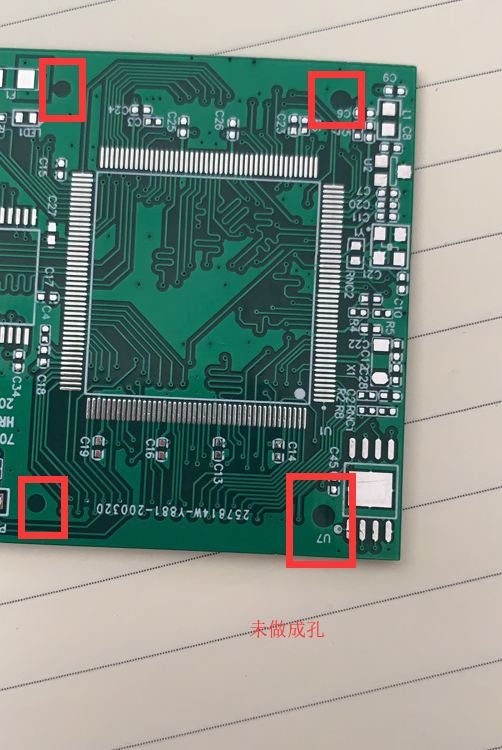

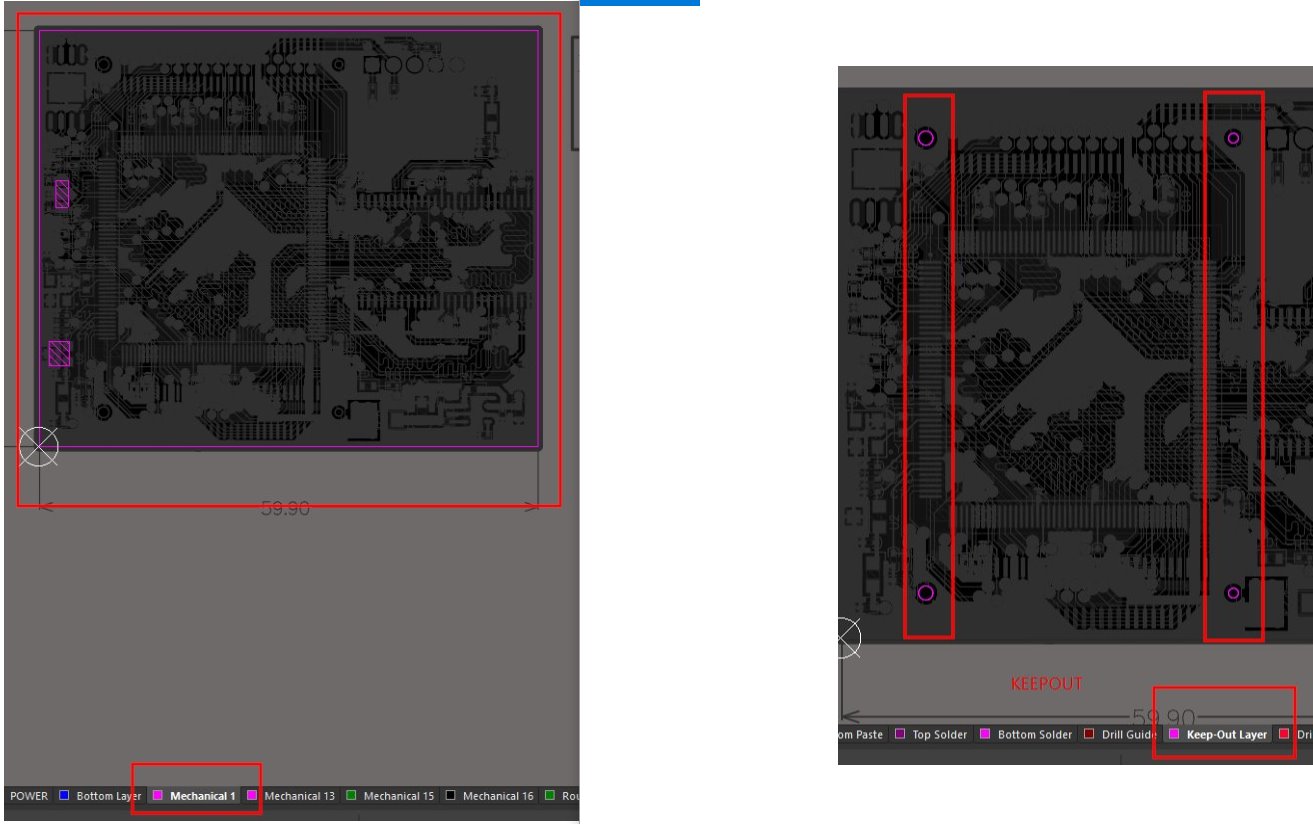

1.我板子的边缘是用机械层进行设计的。但是在板子的连接器封装上有一个孔我是用keepout层画的，这个孔是需要打通的，来放置连接器定位针。但是实际的电路板上没有把这个keepout画的过孔做出来。解决一下我的疑问
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2020-03-27 11:54:56
0

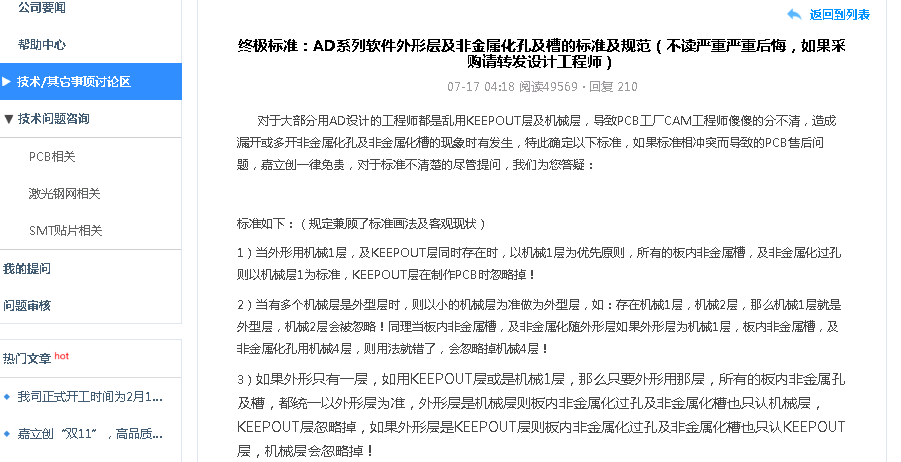

您好，楼主！说一千道一万偏您还是要把成形元素放N个层，请一定要养成一个良好绘图习惯，加工商工程不清楚那些是要成形的，那些不是要成形的。只会按您唯一正确的板框层的元素加工。https://www.sz-jlc.com/portal/t6i10153.html
