关于焊盘的设计问题

4***9G
813
1

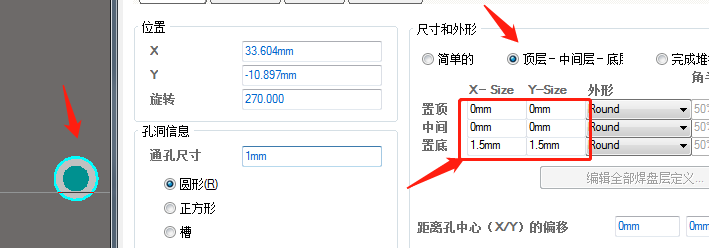

如果只想设计底部焊盘（顶层无焊盘，无沉铜），双面板情况下设计是否为标准？

点赞

互动评论1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G)2020-03-30 14:58:47

0

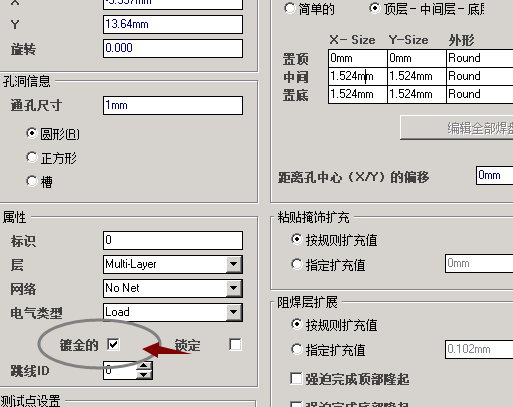

您好，只想设计底部焊盘，上图您的焊盘设计是对的，无沉铜（孔内不要铜）麻烦把下图的勾选去掉，谢谢！
