异型PCB拼版问题
3***6Y 883 2


点赞

互动评论 2

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

曹***(3***6Y) 2020-04-07 16:11:41

0

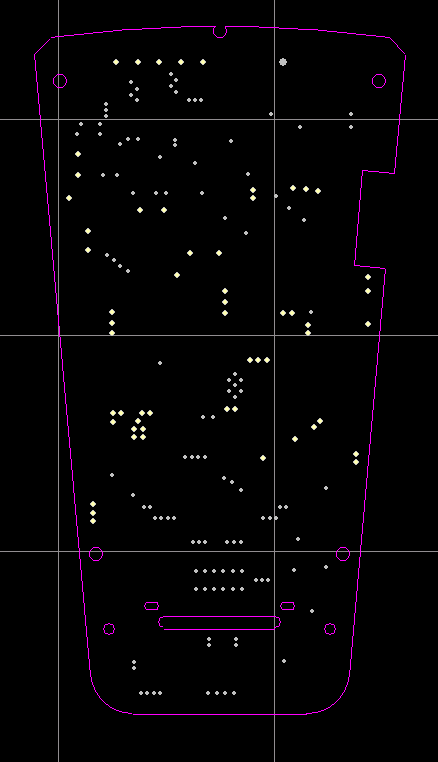

这样是否可以，左右间隔最小处0.5MM

官方工作人员() 2020-04-09 12:09:11

不行,左右间距至少要1MM以上,最小锣刀是1MM.下面也麻烦加条工艺边,请采用邮票孔拼接

官方工作人员(5***9A) 2020-04-07 16:06:03

0

您好，您说要倒扣拼板的这种异形板，可以在板与板之间加2MM的间隙，板子上下加工艺边拼板。如果需要在我司SMT的，板与板及工艺边之间加邮票孔就可以了。
