protel99se的PCB添加阻焊桥
1***8G
1001
2
你好，我的一个芯片管脚较密，需要在管脚之间加阻焊桥，在protel99se里面怎么加？
谢谢
谢谢
点赞
互动评论
2
登录
或
注册
后才可以留言哦！
陈***(1***8G) 2020-04-20 19:32:57
0
你好，就是说阻焊桥是在工艺上说明的，不是PCB上设计的，对吗
官方工作人员()
2020-04-21 16:05:01
是在PCB文件设计的,二个焊盘(线路焊盘左右间距满足0.2MM以上距离)就会做绿油桥
官方工作人员(5***5G)
2020-04-20 18:39:18
0

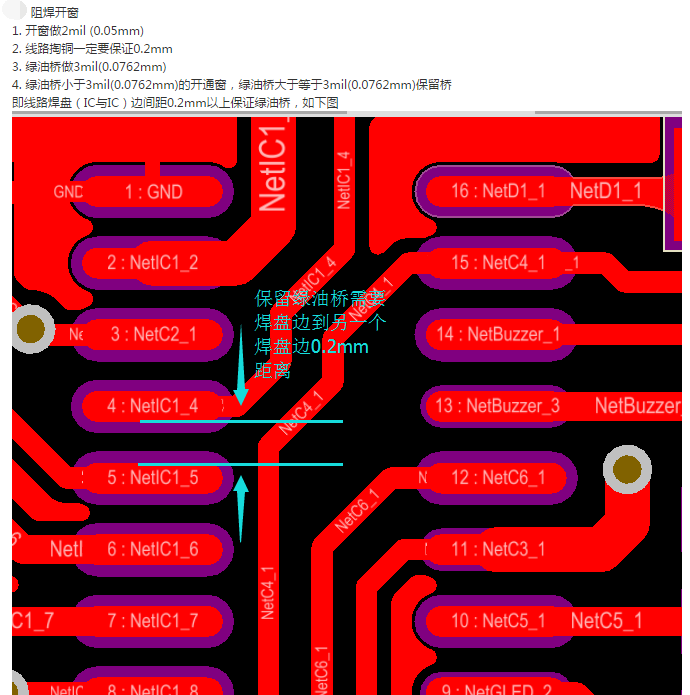

楼主,管脚之间线路焊盘与焊盘满足0.2mm以上间距，就能做阻焊桥,具体工艺如下:
