关于2oz铜厚线路板,keepout层绘制的定位孔(通孔)未打孔,而实际版图已开孔

  • 5***0W
  • 934
  • 0

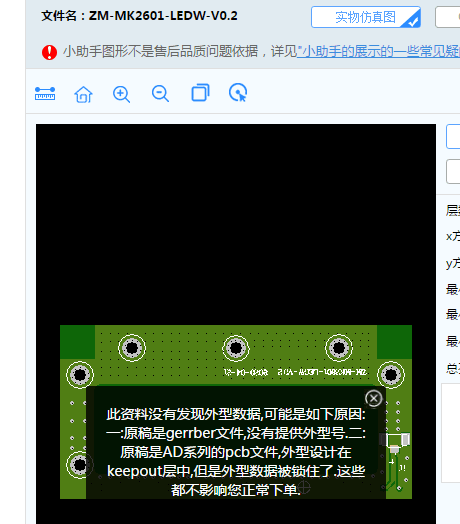

1.在导入PCB时,提示如下未发现外形层。其中外形层为KEEPOUT LAYER层绘制。如果将铜厚设置为1oz,则虽然有这个提示,但是实际打样线路板开孔正常。如果将铜厚设置为2oz,则实际打样线路板开孔没有开。TIM图片20200424090158.png
