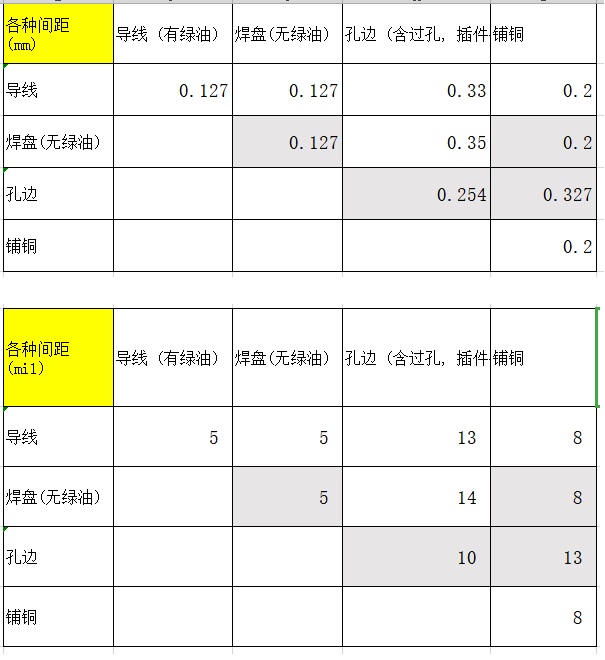

大家看看我归纳是否正确，欢迎指正(灰色代表我还不太确定)
- 3***7A
- 1036
- 1
3***7A
1036
1
点赞
互动评论1
注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！
登录 或 注册 后才可以留言哦！
官方工作人员(5***5G)2020-05-09 18:28:30
1
楼主, 1,过孔的孔边和有绿油覆盖的导线的边距是 （0.254mm）；
过孔的孔边和无绿油覆盖的焊盘的边距
分二点 1，焊盘内无孔（0.254mm）； 2，焊盘内有孔（插件孔）过孔的孔边与插件孔的孔边距离（0.456mm）；
2，两个过孔的孔边距最小间距是（0.38mm）
3，两个插件孔的孔边距最小间距是（0.54mm）
4,两个过孔的孔边距最小间距
分二点 1,同网络孔的边到另一个孔的边0.15mm;2,不同网络孔的边到另一个孔的边0.38mm
过孔的孔边和无绿油覆盖的焊盘的边距
分二点 1，焊盘内无孔（0.254mm）； 2，焊盘内有孔（插件孔）过孔的孔边与插件孔的孔边距离（0.456mm）；
2，两个过孔的孔边距最小间距是（0.38mm）
3，两个插件孔的孔边距最小间距是（0.54mm）
4,两个过孔的孔边距最小间距
分二点 1,同网络孔的边到另一个孔的边0.15mm;2,不同网络孔的边到另一个孔的边0.38mm
