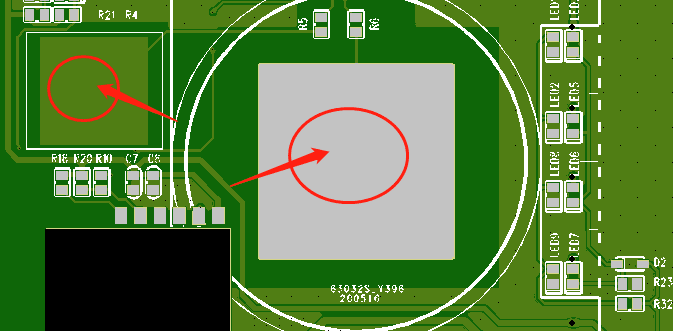

焊盘设计不开窗，但做出来是开窗的
- 6***2S
- 1005
- 1
6***2S
1005
1我订单Y396
![149U0]I_G}Y9Q5OGWHHAPOY.png](/uploadfiles/image/20200518/1589794100281017088.png "1589794100281017088.png")
点赞
互动评论1
注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！
登录 或 注册 后才可以留言哦！
官方工作人员(5***5G)2020-05-18 18:31:16
0

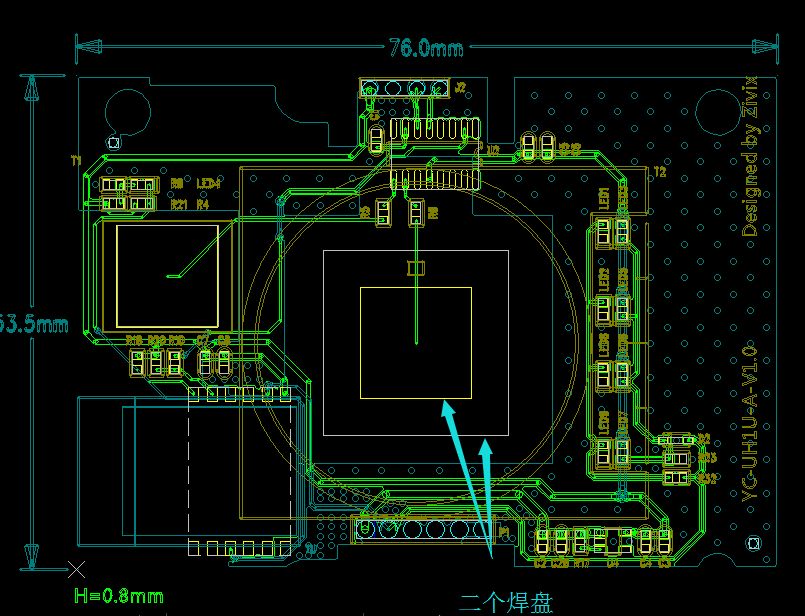

楼主，看您上图设计参数是正确的，已经关掉顶层阻焊开窗了，但您的封装是有叠加二个焊盘，只优化一个焊盘，请优化。
罗**(6***2S)2020-05-18 19:10:04

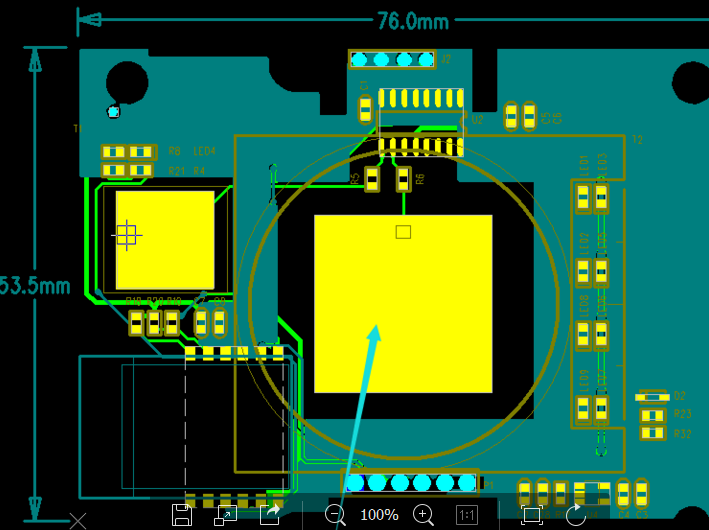

你好，请教下，我这个焊盘是用一个20*20的铜皮和一个12*12的焊盘关联起来形成的一个大焊盘，所以有2个外形。我需要如何操作才能使20*20的焊盘不开窗呢？
