盘中孔可以做吗，是不是树脂塞孔
3***9A 2095 4

BGA封装的焊盘中孔可以做吗，是不是树脂塞孔工艺

点赞

互动评论 4

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2020-05-23 18:14:44

0

盲孔工艺满足不了，焊接焊盘和BGA设计规则https://www.sz-jlc.com/portal/server_guide_10221.html

顾***(1***0A) 2020-05-23 17:28:04

0

1图片中的焊盘间距是多少毫米的呀？
2焊盘间距是0.4mm，焊盘直径是0.3mm的BGA焊盘，盘中孔能否做到？是不是只能做通孔，盲孔是否能做？

薛***(3***9A) 2020-05-23 15:39:31

0

这样的话焊锡会漏到反面。

官方工作人员(5***5G) 2020-05-23 15:22:59

0

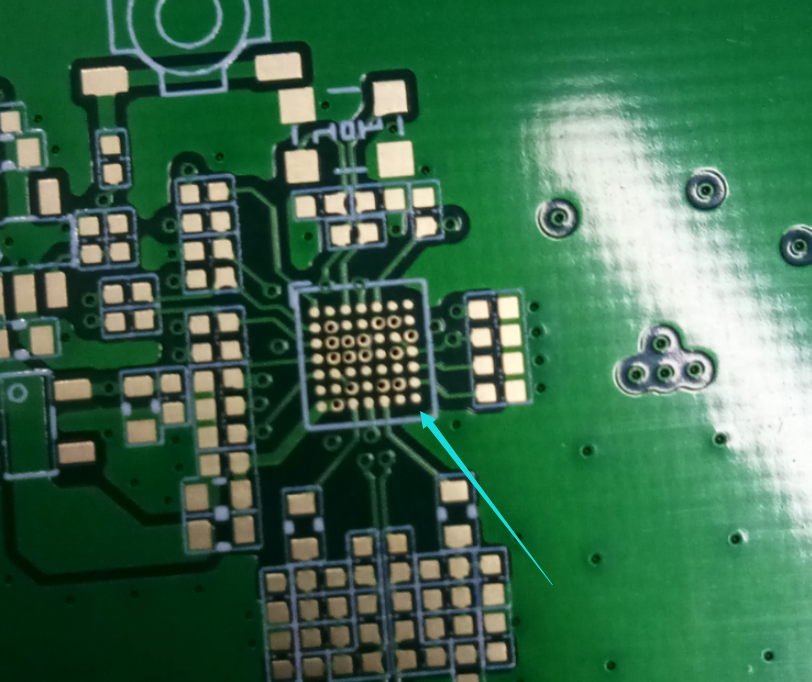

楼主，目前满足不了树脂塞孔，目前加工的盘中孔如下图，请了解！
