AD13转Gerber问题
7***8A
978
1

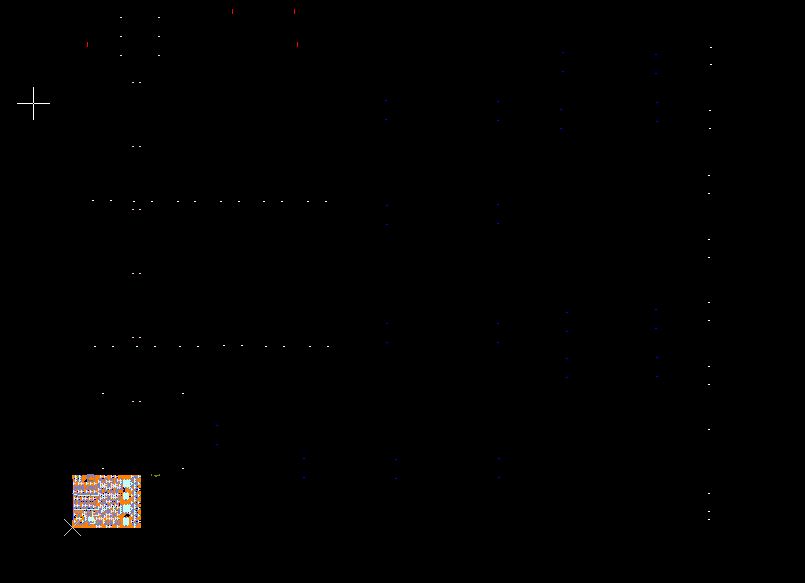

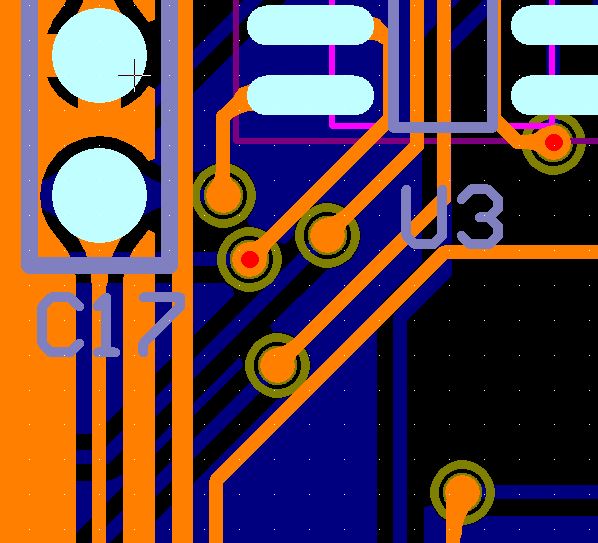

按照嘉立创的技术教程转成Gerber之后,,有一部分过孔和PAD没有内孔,图二的那些点应该都是我板子上的孔,为什么跑到外面去了,请快速解答,急着打板啊,谢谢



点赞
互动评论
1
登录
或
注册
后才可以留言哦!
官方工作人员(5***5G)
2020-05-23 17:10:39
0

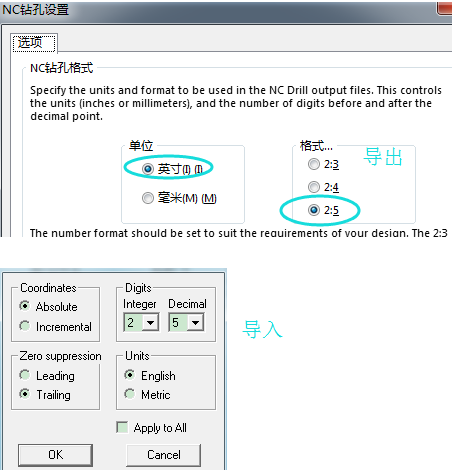

楼主,AD输出的GERBER文件时比喻设的是英制2 5 ,那么您用CAM350导入也要对应英制2 5,上图很明显您钻孔格式没对应上造成的。
