圆形PCB做工艺边，如果工艺边切到圆内部，是否做V切
6***8A 795 1

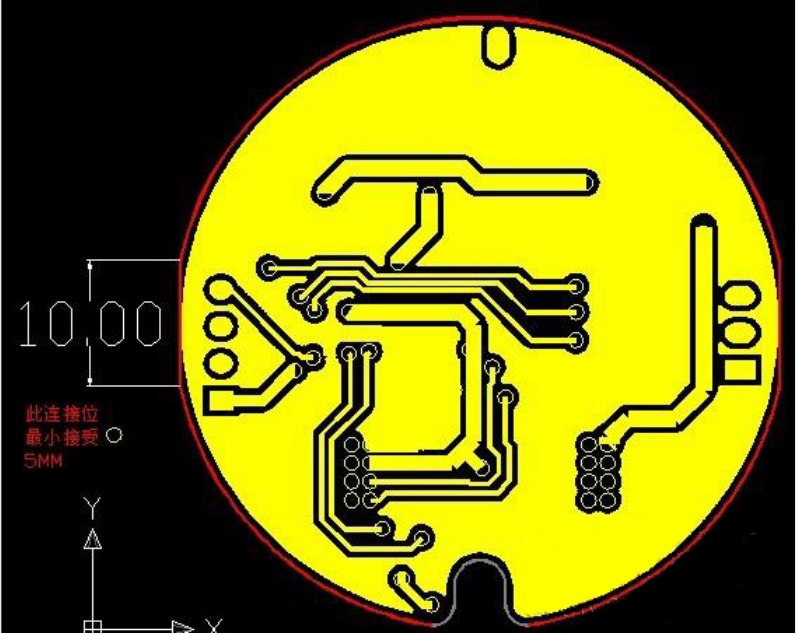

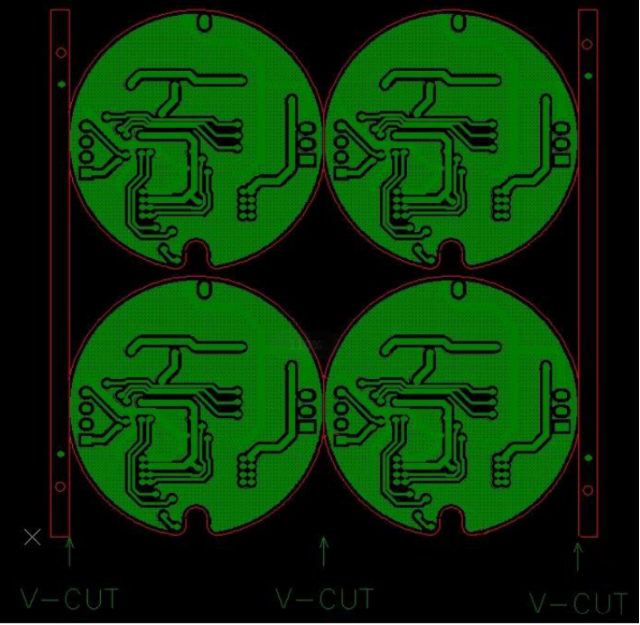

效果和问题如下图：圆形PCB做工艺边，如果工艺边切到圆内部，是否做V切？至少要切到圆内部多深才行？

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2020-07-22 09:21:19

0

楼主，如改V-CUT拼板时注意连接的边一般至少大于5MM（否则易拼板散落，没有扶助力度），拼板后长宽必须满足70*70mm以上
https://www.jlc.com/portal/server_guide_10197.html

1**(6***8A) 2020-07-22 15:48:41

感谢！
