Altium 09 阴阳板怎么拼？

看了你们的教程，

不太对啊

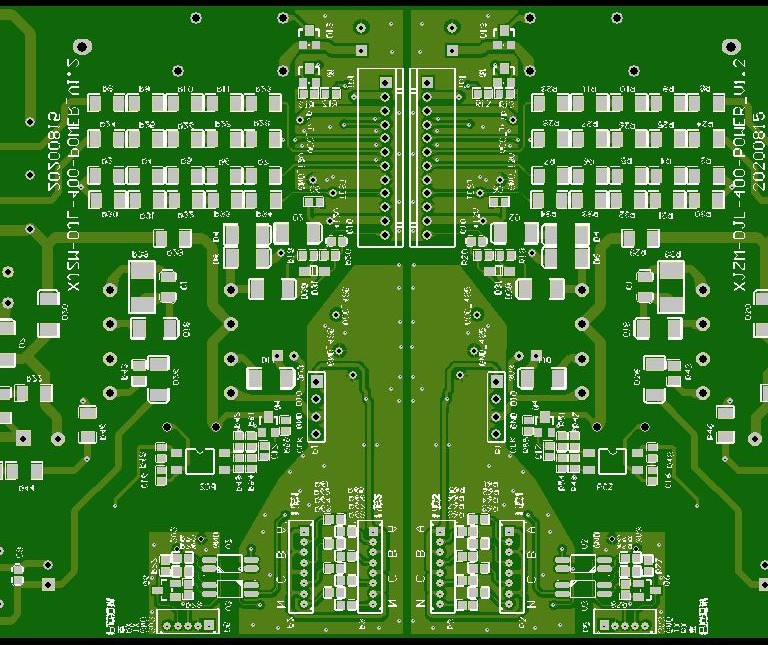

只是坐标正确，这样拼的板顶层和底层不会交换，是反的。怎么处理呢？
如图

互动评论3

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G)2020-08-17 09:39:23

楼主，系统教程没有问题，您关键一步没有做（请按M键选择翻转功能）请不要去按Y键，系统教程没有这一步，已安排技术协助并解决，谢谢！
PCB打样设计之Altium阴阳拼板教程https://www.jlc.com/portal/t6i1472.html

茅***(3***0D)2020-08-17 09:36:49

谢谢客服指导，全选后按M ，菜单下旋转反转即可

官方工作人员(5***5G)2020-08-17 09:39:45

不客气

茅***(3***0D)2020-08-16 12:14:13

AD自带的内嵌板阵列可以拼，但是拼完是快捷方式，没有源文件是打不开的

官方工作人员(5***5G)2020-08-17 09:40:35

内嵌拼板,一定要把您的单片文件及内嵌拼板文件一起打包系统投单。

目前小助手还识别不了内嵌拼板,解析不成功，或者显示不齐全，请点下一步直接下单，填写板子工艺信息，我们会人工审核。不是每一份文件都解析成功的，请忽略。

如需要确认文件请系统选择确认生产稿看最终生产稿，付款后2-3小时在我司工程做好资料后规定时间内用PC下单小助手查看资料是否正确？有问题及时联系您的业务专员通知我司工程更改，谢谢！

补充,可能文字表述内嵌拼板,部分工程不理解,如下图左上图是单片文件,右图是采用嵌拼板文件.内嵌拼板是在单片文件基础上内嵌.如单一上传(拼板文件),没有单片文件,拼板文件只有一个外框是没有其它元素.具体打包如下图左下角参考,谢谢!
