PCB安装孔
2***0F 244 2

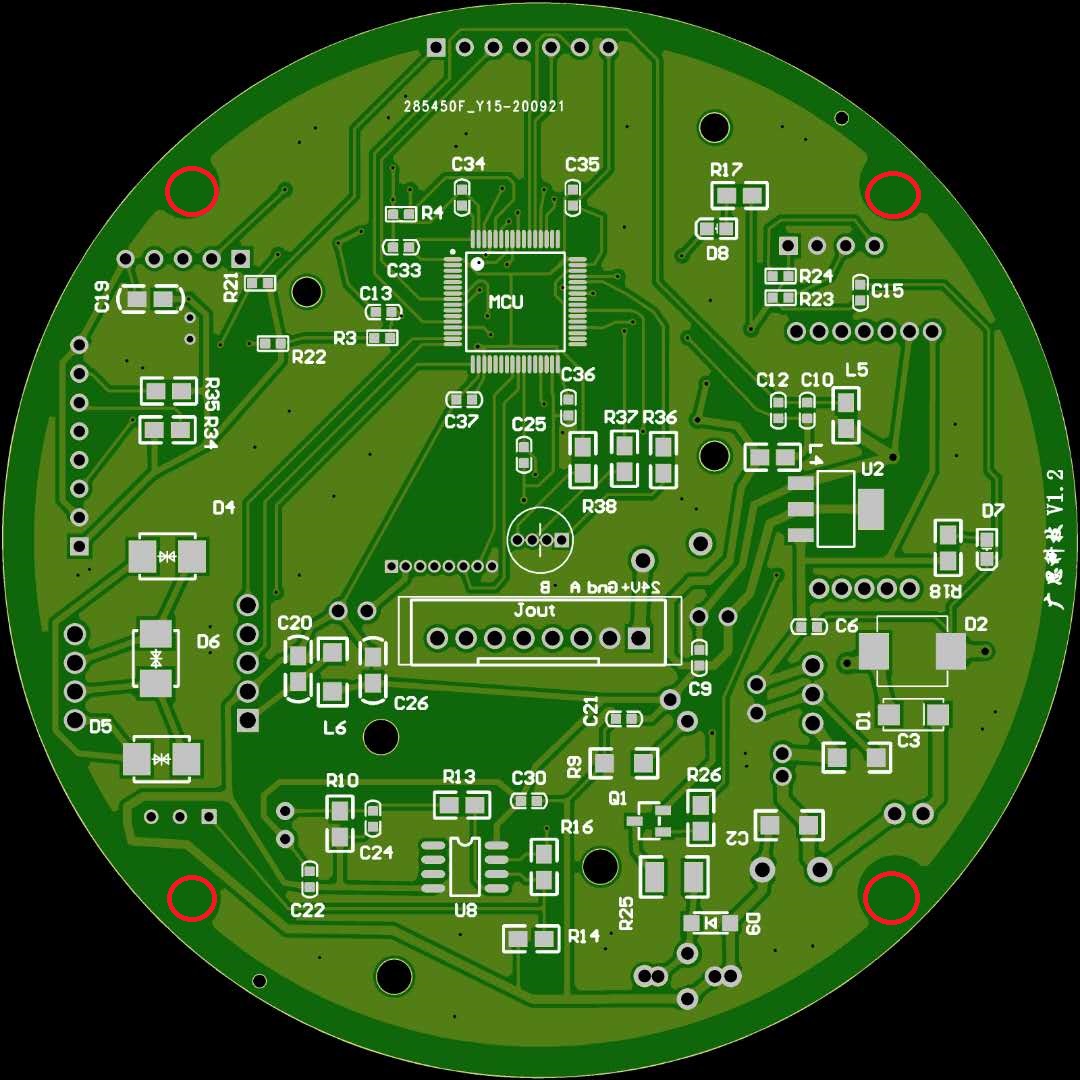

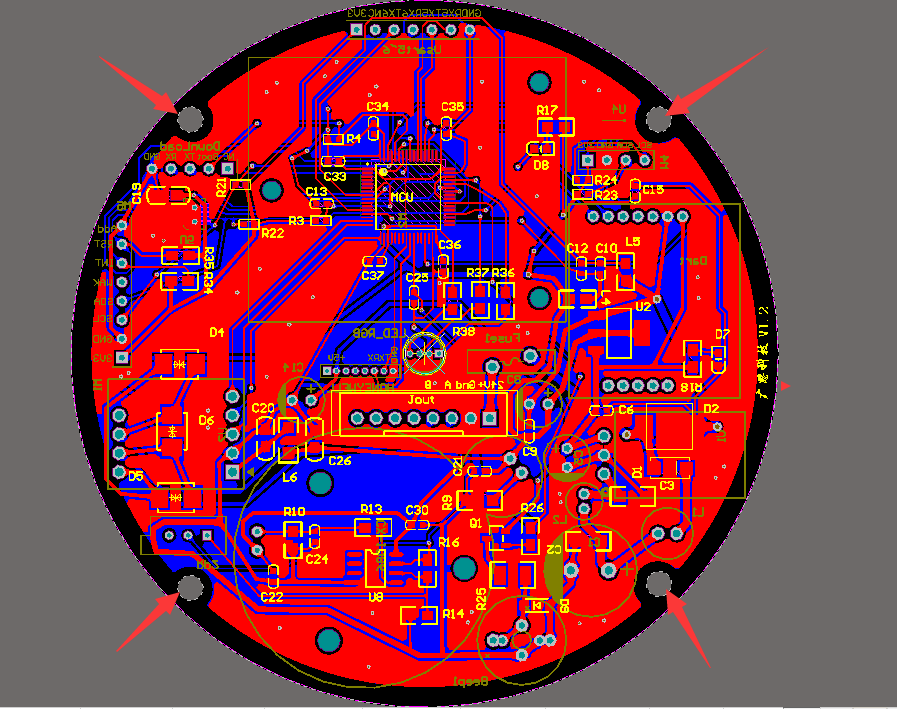

请问我在确认生产稿中查看PCB图片4个安装孔怎么没有呢？我的原PCB文件是有4个安装孔的呀？

点赞

互动评论 2

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2020-09-24 09:59:00

0

楼主，问题分析如下：
其实这个问题在PCB打样设计中反反复复有提到过，Board cutout不可以作为成形用，
此项只能用作3D效果绝对参照图，不能被转出GERBER元素来作外形加工的。Layout布
线需要挖孔挖槽的请一定同您板框线一个层，用实线在KEEP-OUT层或者机械1层画出形状！
https://www.jlc.com/portal/server_guide_10142.html

官方工作人员(5***5G) 2020-09-24 09:56:28

0

楼主，生产稿您圈选四个圈就是没有孔的，有问题及时联系您的业务专员通知我司工程更改，谢谢！
