PCB制板,邮票孔制作
6***5G
1103
1
请问PCB制板时,可否制作邮票孔
点赞
互动评论 1
登录
或
注册
后才可以留言哦!
官方工作人员(5***5G)
2021-01-13 16:52:43
0

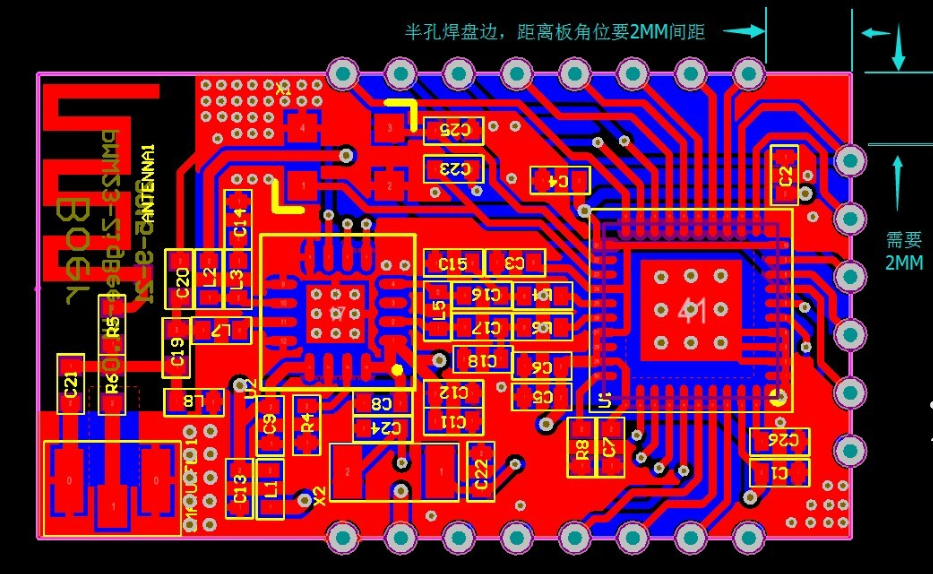

楼主,焊接用的邮票孔是叫半孔,半孔一定要用PAD焊盘孔绘制,把焊盘一半放边框线上如下图半孔大小范围:直径≥0.6MM,孔边到孔边≥0.6MM(单边焊环0.127mm以上,小于此参数工程会适当优化).离边距离最低要2MM以上如下图:https://www.jlc.com/portal/server_guide_70.html
