6层板做阻抗匹配会改变设计文件的层叠结构吗
2***5K
721
3
您好，我的是6层板，层叠结构是<img src=‘/uploadfiles/image/20210225/1614217090876071688.png’ title=‘1614217090876071688.png’ alt=‘image.png’/>，然后要求做了阻抗匹配，叠层顺序会改变吗
点赞
互动评论
3
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2021-02-25 09:58:55
0
别外关于阻抗这块需麻烦您工程设计好文件，走线要多宽及其它相关数据麻烦您关注微信公众号，然后选择“阻抗神器”参数设计（也可以用POLAR公司的SI9000计算），需要说明的是嘉立创不做个性化设计阻抗,请按我们的结构来匹配调试阻抗数据，我们不能保证您设计的阻抗是否合格，但我们的检验标准是打切片保证线宽线隙及PP厚度在公差范围内（线宽线隙公差是正负20%) .补充：图片打开看不清楚，请右键连续刷新二到三次，谢谢！
官方工作人员(5***5G)
2021-02-25 09:58:54
0
别外关于阻抗这块需麻烦您工程设计好文件，走线要多宽及其它相关数据麻烦您关注微信公众号，然后选择“阻抗神器”参数设计（也可以用POLAR公司的SI9000计算），需要说明的是嘉立创不做个性化设计阻抗,请按我们的结构来匹配调试阻抗数据，我们不能保证您设计的阻抗是否合格，但我们的检验标准是打切片保证线宽线隙及PP厚度在公差范围内（线宽线隙公差是正负20%) .补充：图片打开看不清楚，请右键连续刷新二到三次，谢谢！
官方工作人员(5***5G)
2021-02-25 09:56:57
0
楼主，如您投单是PCB文件，我们会按软件原有的叠层先后顺序加工。

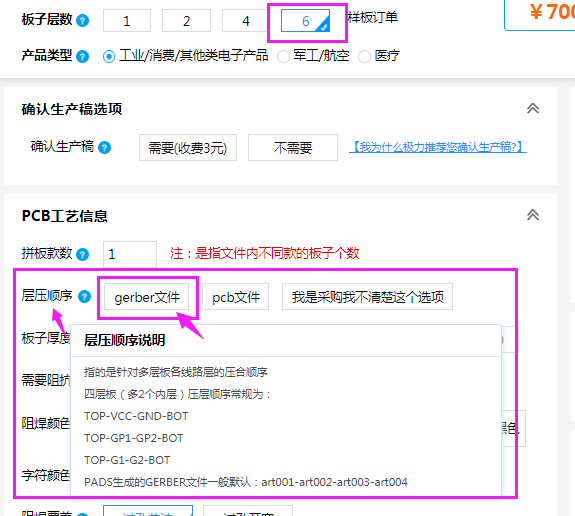

如您投单是GERBER文件，那么下单系统有备注叠层先后顺序的如下图：
如您投单是GERBER文件，那么下单系统有备注叠层先后顺序的如下图：
