图中螺丝孔位置无论设置成keepout 层还是机械1层都看不到呢?外框用的机械1层,上次回复让我看Gerber文件,也看不到啊,主要是前面已经做过一版,就是没有开孔
1***0A
468
1
<img src='/uploadfiles/image/20210505/1620183434341042925.png' title='1620183434341042925.png' alt='image.png'/><img src='/uploadfiles/image/20210505/1620183447952011971.png' title='1620183447952011971.png' alt='image.png'/>
点赞
互动评论 1
登录
或
注册
后才可以留言哦!
官方工作人员(5***5G)
2021-05-05 11:12:07
0

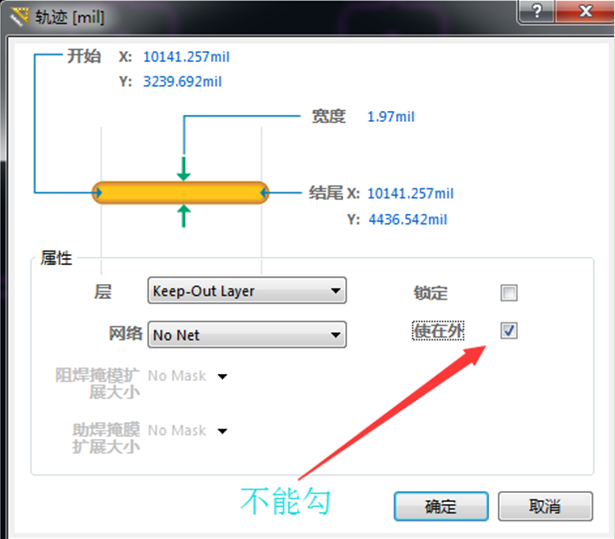

楼主,Gerber图形也看不到,说明你文件设计有问题,请双击绘制的圈(元素)查看是否有禁止(就是下图指的使在外勾选),勾选就无法生成对应元素,无法加工打孔。
