整板开窗
1***8A 1460 2

在AD中怎么进行整板开窗？PCB外面需要特殊处理，整个板子外表面不加绿油，整个板子只有板材加金属金属上面沉金

点赞

互动评论 2

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

客户(1***8A) 2021-07-26 12:03:19

0

这样操作的吗

官方工作人员(5***5G) 2021-07-26 11:49:47

0

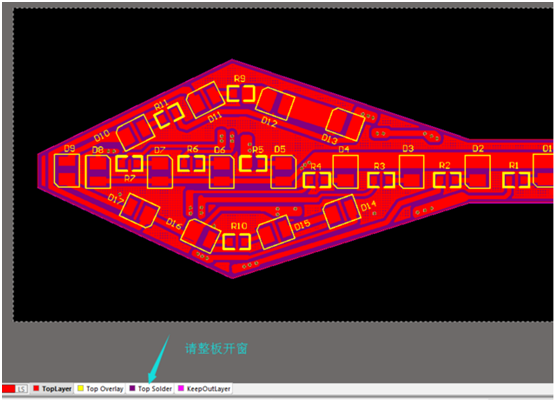

楼主,PCB整板正反面都不需要阻焊油，那么外露出来的铜皮，焊盘及导线。要么喷锡要么沉金，文件请在Solder层设计好开窗如下图：

客户(1***8A) 2021-07-26 12:05:01

发不了图片

客户(1***8A) 2021-07-26 13:55:52

请问，整板开窗，开的阻焊窗口跟整个PCB板框一样大，还是要比板框更大一点？
