为什么PCB板没有给我开槽
0***8A
546
4
<img src=‘/uploadfiles/image/20210811/1628662412090087175.png’ title=‘1628662412090087175.png’ alt=‘image.png’/><img src=‘/uploadfiles/image/20210811/1628662443271020313.jpg’ title=‘1628662443271020313.jpg’ alt=‘1c97b66cb544b86cb8386fdb072a094.jpg’/>
点赞
互动评论
4
登录
或
注册
后才可以留言哦！
谢***(2***7W) 2021-08-13 01:16:39
0
槽也是边框一部分，肯定要画在同一层的
贾***(4***5W) 2021-08-12 08:07:09
0
用ad生成geber不要带机械层 如果你用keepout做得外形
杨***(4***6A) 2021-08-11 16:58:24
0

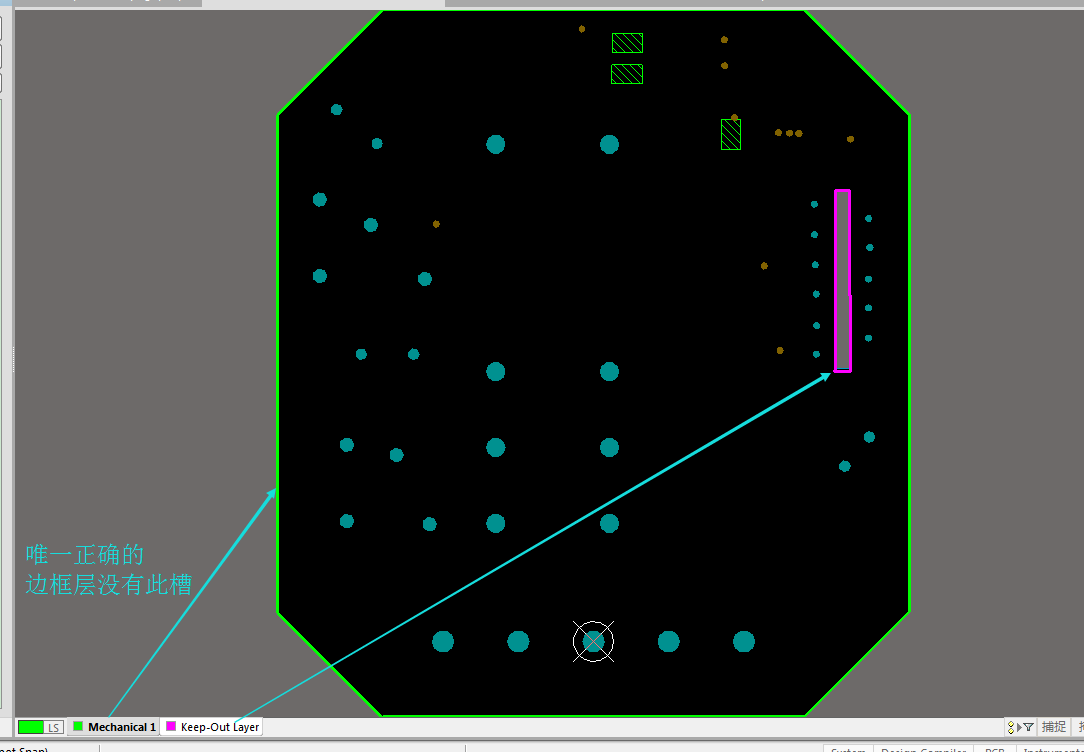

应该是你画到了keepout层或者你keepout是边框层但是槽开到了机械层
官方工作人员(5***5G)
2021-08-11 14:44:07
1
