帮忙指导一下这个拼版怎么拼
1***1C 332 1

<img src=‘/uploadfiles/image/20210908/1631074314928070365.png’ title=‘1631074314928070365.png’ alt=‘QQ截图20210908120018.png’/>这是拼了4块, 一块尺寸8.5x14.8mm,这么拼行吗, 我这个要怎么拼版?

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2021-09-08 15:15:05

0

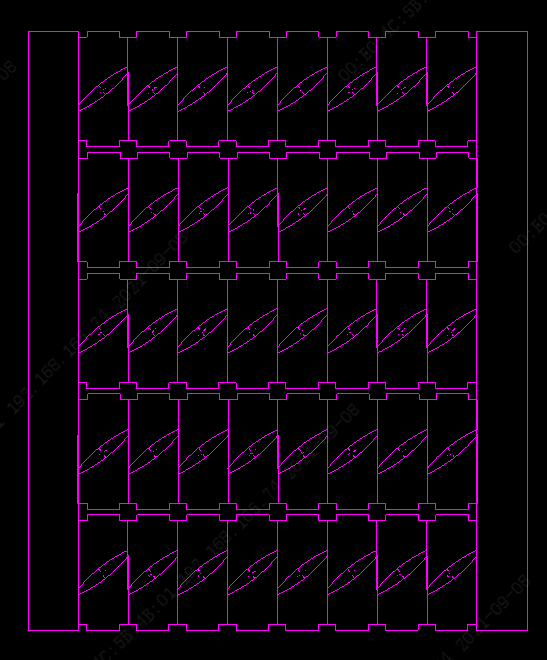

楼主，上下板与板请间距2mm，左右0间距，如上图左右拼的很好。拼板后的长宽需要满足70*70mm以上。

陈**(1***1C) 2021-09-08 15:33:25

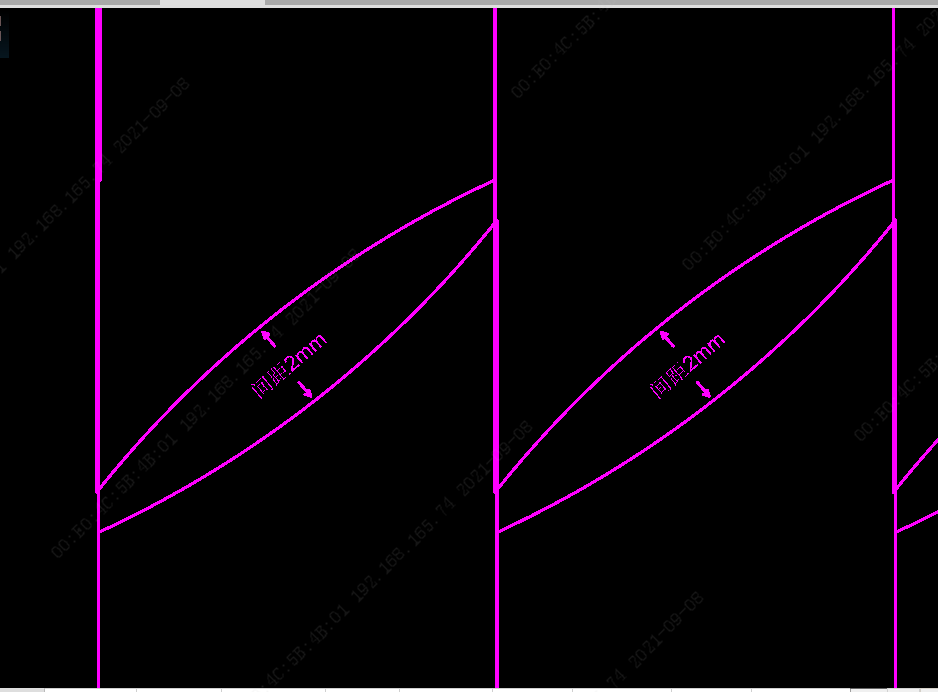

1,这个缝隙不等宽, 是最宽的缝隙2mm,还是最窄的缝2mm,. 2,这可以不要间隙, 用V割吗, 然后工艺边也不要了, 这个板不需要贴片如果2不行的话, 你这工艺边怎么那么宽啊?
