阻抗计算器
5***1A
36
1
在使用阻抗计算器时候，阻抗要求栏的线宽和计算出来的线宽有什么对应的关系？我计算的就是线宽为什么还要填写一个线宽？
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2026-04-17 17:16:05
0

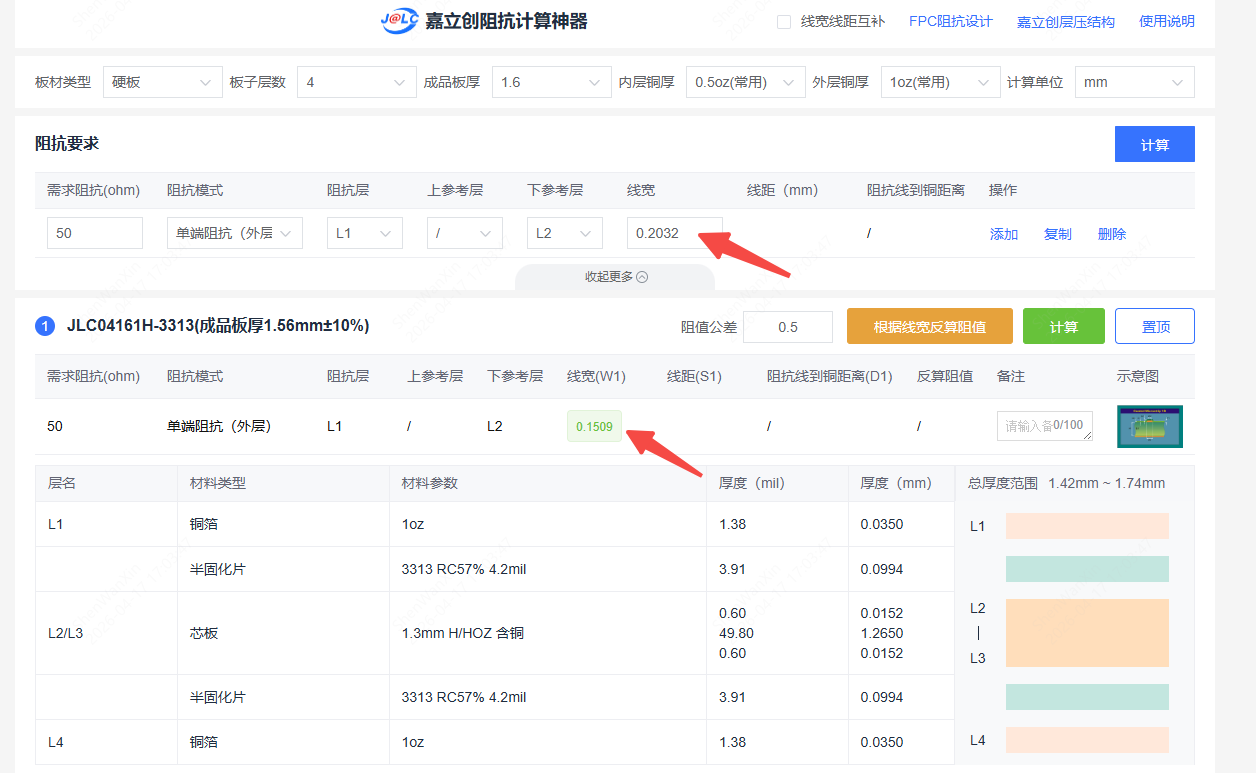

您好，因为有不同的层叠结构，对应的线宽也是不一样的。阻抗影响因素很多，您在阻抗计算器中填写好阻抗值和线宽时，当0.2032mm的线宽按相应的层叠结构达不到50ohm的阻抗值时，系统就会变更线宽，以保证按图中的层叠结构，线宽0.1502mm时可以达到阻抗值50ohm。请留意，需要管控阻抗在下单界面中一定要选择好阻抗公差为+/-10%，并附阻抗说明文件，谢谢！
