技术指导:Altium Designer输出Gerber文件步骤
220015 28

AD(Altium Designer)是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统,近年发行多个版本,不同版本之间存在不兼容的情况。为此我们建议尽量用原设计版本输出Gerber,以保证输出的图形符合您的设计要求。

统计客户的反馈,在输出Gerber前有如下两点请重点留意:

重点提示1:AD等软件外形层及非金属化孔及槽的标准及规范点击查看详情

① 需要加工的槽孔跟板子唯一的外形层放在同一层

② 槽孔与外形规范设计且能有效输出


重点提示2:AD输出Gerber前确认过孔是开窗、盖油还是塞油点击查看详情

① 对于输出Gerber下单的,嘉立创下单平台选择的"过孔盖油"或"过孔开窗"选项无效,过孔属性依Gerber文件为准

② 大多数的客户要求过孔盖油,而AD默认输出的资料是过孔开窗的,因此输出Gerber前需要处理好(下面介绍过孔盖油处理方法)

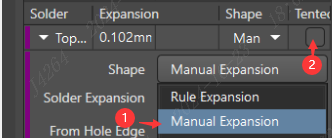

1. 双击任一过孔(via),把"Force complet tenting on top/bottom"选项前面的两个框都勾选上:勾选了TOP表示顶层焊盘强制盖油;勾选了BOTTOM表示底层焊盘强制盖油

2. 右键单击选择这个过孔(via),然后选择“Find Similar Objects”查找相似目标,再把“Solder Mast Tenting-Top/Bottom”后面的两个框都勾选上OK确认,最后再确认选择一遍就可以了

按照上面两步骤,再转出Gerber成品过孔焊盘就是盖油了(附高版本操作过孔盖油的动画图片)


..输出Gerber文件四步骤..

输出文件之前请新建一个文件夹,把需要输出的PCB文件放进去。

再次强调:对于过孔焊盘有盖油/开窗要求的,请依据上述方法处理好PCB文件再输出Gerber文件。


一、定义原点:在Edit菜单中选择Origin-Set (快捷键E-O-S)定好原点,一般放在左下角附近即可。

二、放置分孔图表:在Place菜单中选择String放置“.Legend”(快捷键P-S)在DrillDrawing(分孔图层),位置在板子右边或上方。

三、输出Gerber:在File菜单中选择Fabrication Outputs-Gerber Files输出Gerber

四、输出钻孔:在File菜单中选择Fabrication Outputs-NC Drill Files输出钻孔文件

通过上述步骤,输出的文件默认就在PCB文件所在的文件夹中,检查好就可以下单了。点此查看下单方法


附高版本输出Gerber的动画图片


再次强调:注意不要把PCB和GERBER文件放在一起压缩下单,那样我们审核人员不知道以那份文件做板,从而引起误判或增加沟通的环节。


补充说明:大多数情况下依照上述方法输出就可以了。如果设计文件里面如果有八角形的等异形焊盘容易变成圆形焊盘,导致与设计文件不符的,这种情况需要转成ODB++格式才能避免八角形焊盘变形现象。

点赞

互动评论 28

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
客户(1***2A) 2024-05-14 15:50:08
0
右侧红框处一直选择了M1层,用了好多年,直到今天我开钢网发现机械层也给我开出来了/portal/emoji/dist/img/qq/62.gifhttps://fs-web-stream.jlc.com/fs-web-stream/file-operation/download/8478629275005173760?preview=false
客户(4***9A) 2024-03-19 17:56:18
0
这个能不能下载下来,或者说收藏啊,每次找的很麻烦

官方工作人员(5***26) 2024-03-19 18:02:29

您好,您可以把这个网址打印成PDF档保存下来,也可以复制到WORD中保存 ,谢谢!

河***(4***8A) 2024-03-02 10:05:12
0
分孔图表是做什么用的?我从来没有放过好像也没有出错过啊
官方工作人员(5***26) 2024-03-02 11:20:14

分孔图用于查看各种孔大小和属性的,建议最好输出。

浙***(3***3K) 2024-02-25 16:47:15
0
AD是不是多层孔导出不能像Allegra一样有by layer 选项?
官方工作人员(5***26) 2024-02-26 09:02:31

您好,不同软件有不同的规范的,AD是直接选择层次然后把此层上所有元素输出的,谢谢!

客户(6***3A) 2023-12-17 14:27:08
0
altium designer设计的pcb其中有两层负片层,导出的gerber文件看不到铜,如果上传过去制作电路板时会不会识别不到,不知道需要设置转换成正片层,还是不需要改动?
官方工作人员(5***26) 2023-12-18 09:05:31

您好,采用负片设计的,输出GERBER后可以备注说明哪些层是负片的,我们工程查看后会转为正片的,下单方面需要协助的可以点击下单主界面左上方“专属客服”图标-“PCB/钢网/SMT业务咨询”,找到您的服务专员联系处理。谢谢!

客户(4***5A) 2023-08-28 15:27:23
0
为啥不指定板子外形层?我看网上,倒出Gerber倒了两次,一次是你演示的那样,一次是啥层都不选,只要选机械层
官方工作人员(5***26) 2023-08-28 16:27:40

外形层可以按keepout层,也可以按机械一层(建议按机械一层来)

客户(4***9A) 2023-07-16 09:07:05
0
那个 NC Drill Setup里面有个Leading/Trailing Zeroes,默认是选的最后一个。有的教程说要设置成跟生成Gerber时默认的选项Leading zeroes一样,这个有影响吗?
官方工作人员(5***26) 2023-07-17 09:41:55

没有影响的,两种方式都行,这个是前导零跟后导零的区别,一般CAM软件都能自动识别出来。

客户(5***3A) 2023-06-20 10:18:13
0
我用AD21导出的Gerber文件里面。为什么大部分文件没有后缀名?

官方工作人员(5***26) 2023-06-20 10:36:17

您好,请您检查是不是在WINDOWS系统中把后缀名隐藏了,或是把这个后缀名指定为某个软件打开的,可以点选文件查看属性,看看是否有后缀名。

客户(6***1A) 2023-05-04 11:38:19
0
用两个cam文简压缩上传打板吗
官方工作人员(5***26) 2023-05-04 13:58:01

您好,也可以的,建议尽量用GERBER文件。

客户(5***7A) 2023-04-23 16:27:48
0
导出的gerber文件用cam350打开总是提示检查未定义的光圈

官方工作人员(5***26) 2023-04-23 16:34:07

您好!可以用JLCCAM导入GERER再检查看看(www.jlccam.com),谢谢!
