技术指导:过孔开窗、过孔盖油、过孔塞油/树脂/铜浆的五种加工方式
2020-06-20 10:54 36204 5

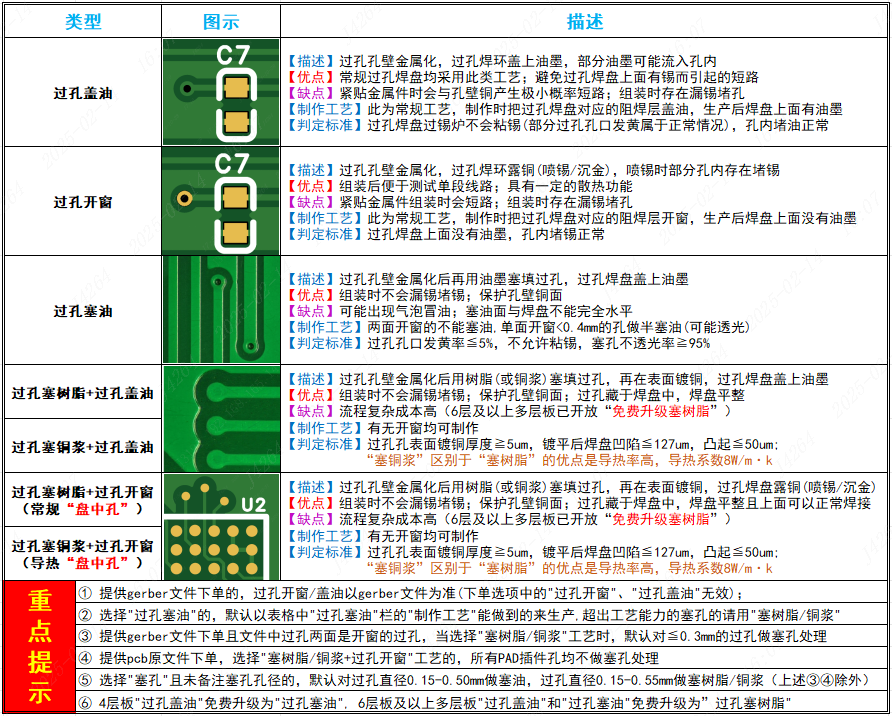

过孔处理的五种形式定义及通用检验标准

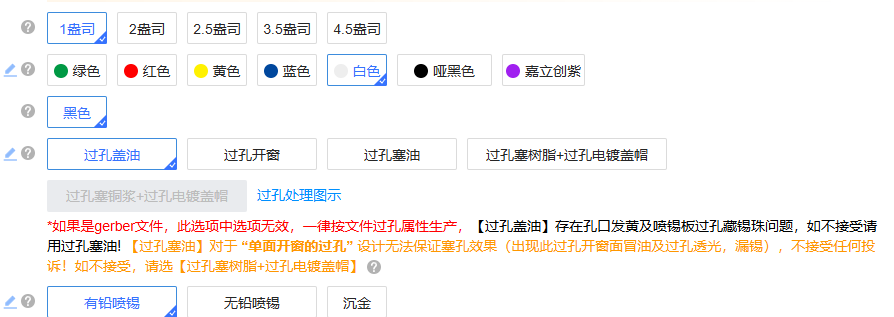

应客户的要求,我们新增加了"过孔塞油墨","过孔塞树脂","过孔塞铜浆"的工艺,在下单界面中可以选择。附盘中孔塞孔规则点此查看


单面或双面开窗的过孔、盘中孔、到开窗焊盘距离小于0.35mm的过孔,均不能进行孔内塞油墨处理,此类过孔可以选用树脂或铜浆塞孔处理

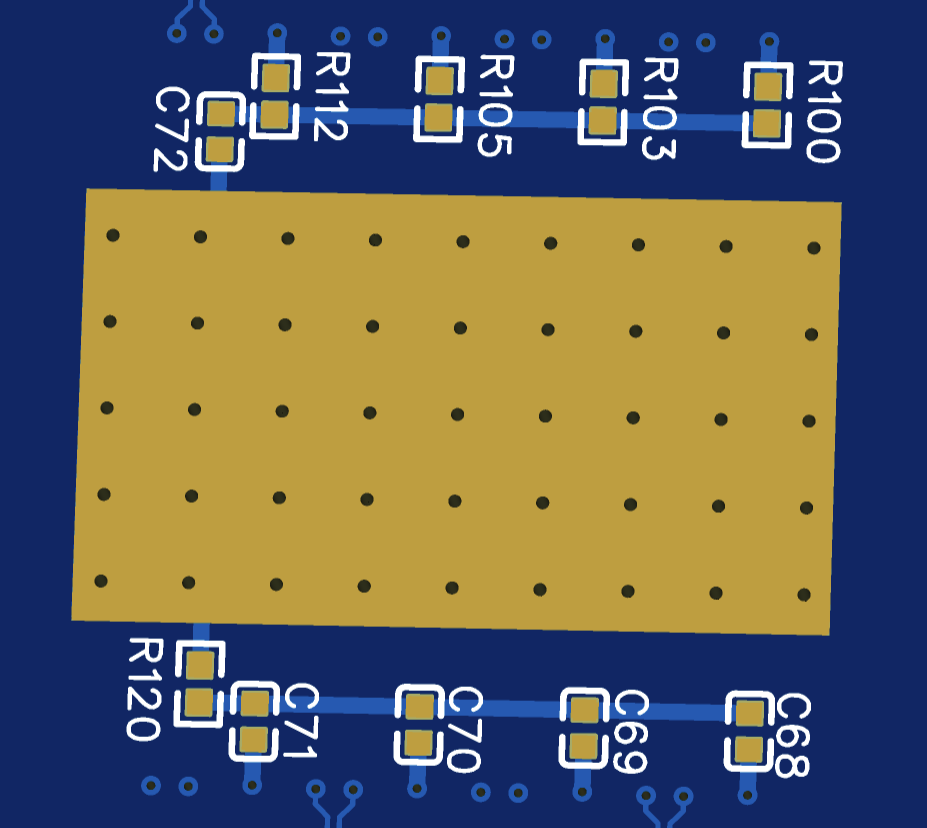

一、过孔开窗

定义:指过孔焊盘不盖油露铜,表面处理后就是沉金或喷锡(依下单选择的"焊盘喷镀"工艺来)

检验标淮:过孔焊盘过锡炉或手工焊接都能正常上锡

重点提醒:

❶ 过孔(via)不同于插件孔(pad), 过孔焊盘开窗也不用于插件(过孔不管控具体大小,插件孔按+0.13/-0.08MM管控),对于需要插元器件脚的,请依软件规则设计为插件孔并设置焊盘开窗露铜;

❷ 大部分的线路板都是过孔盖油的,的确需要过孔开窗的,为避免喷锡时焊盘相连从而短路,需要过孔焊盘边到焊盘边大于0.2MM以上(低于这个值的请采用沉金工艺)。


二、过孔盖油

定义:指过孔焊盘盖上油墨,焊盘上面没有锡,大部分线路板采用的工艺

检验标准:过锡炉或手工焊接过孔焊盘上不沾锡

重点提醒:

❶ 过孔不宜过大,布线允许及符合电流要求的过孔尽量不要超过0.4mm(最大不要超过0.5mm),若超过0.5mm的生产作业过程中无法保证过孔焊盘能盖住油墨,会出现孔口和孔壁没有油墨的隐患,如果因为过孔太大导致过孔盖油不良的,不接受投诉

❷ 过孔发黄现象的发生及原因:阻焊油墨是浓稠的液体,当其印在过孔焊盘上,因为过孔焊盘高于板面,而过孔中间是空心,在烤炉中经过300度的高温,促使油墨液体化加快流动慢慢的从孔中心往下流,从而导致盖在焊盘上的油墨比较薄,看起来就像过孔焊盘没盖上油的孔口发黄的现象。另外过孔上的油墨则受丝网,印网版的力度及角度,油墨的浓稠有关,过孔发黄是过孔盖油工艺的一个必然现象!



三、过孔塞油

定义:指过孔孔壁里面塞上油墨,生产时先用铝片将阻焊油墨塞进过孔里面,再整板印阻焊油,塞孔率可以达到95%以上,可以完全解决孔口发黄的问题

检验标准:过孔焊盘孔口发黄率不得大于或是等于5%,不允许沾锡,塞孔的不透光率高于95%及以上


四、过孔塞树脂

定义:指过孔孔壁里面塞上树脂,然后再镀平焊盘,适用于任何类型的一面开窗的过孔或两面开窗的盘中孔

检验标准:不透光,盖油的焊盘上面可以正常印油墨,开窗的焊盘上面可以正常喷锡沉金


五、过孔塞铜浆

定义:指过孔孔壁里面塞上铜浆,然后再镀平焊盘,适用于任何类型的一面开窗的过孔或两面开窗的盘中孔

检验标准:不透光,盖油的焊盘上面可以正常印油墨,开窗的焊盘上面可以正常喷锡沉金 ("塞铜浆"区别于"塞树脂”的优点是导热率高,导电系数8W/m·k)


重点提醒:

❶ 不论哪种类型的塞孔,过孔大小不要超过0.5mm,如果过孔超过0.5mm,可能会出现塞油不完全从而部分透光或孔口发黄的情况,不接受投诉

❷ 对于需要塞树脂/铜浆的,下单时请标示哪些过孔塞住,或是备注说明"哪一种孔径"的过孔塞树脂/铜浆

❸ 需要塞油墨的请尽量提供PCB原资料,我们将把所有符合制程的过孔焊盘双面盖油且孔内塞油。如果您提供Gerber文件下单且需要过孔塞油的,请提供图片并圈中哪些过孔需要塞油,同时请在下单时在"个性化服务"-"PCB订单备注"中说明哪些孔径大小的过孔需要塞油,我们会把这些过孔焊盘的双面开窗删除掉,同时改为盖油且塞油制作(强烈建议"确认生产稿"检查)。

互动评论 5

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
客户(8***7A) 2023-06-07 17:09:57
0
请问六层板需要某一种特定的过孔开窗,其他的都塞树脂,支持吗
官方工作人员(5***26) 2023-06-07 17:57:10

可以的,此类情况请您提供GERBER文件,且下单时备注哪一种孔径的做树脂塞孔,并且确认生产稿仔细检查,谢谢!

客户(1***9A) 2023-05-04 10:29:49
0
BGA的盘中孔,需要什么特别处理吗?直接在AD中放过孔吗?
官方工作人员(5***26) 2023-05-04 10:57:00

可以的,建议单独设一种孔径放盘中孔:比如0.3mm的过孔,部分孔要做盘中孔,可以把这些孔径改为0.31或0.32MM,下单时指明这种孔径的做盘中孔就可以了。

客户(2***3K) 2023-02-22 13:45:59
0
过孔盖油是按照PCB文件还是按照下单时的工艺选择
官方工作人员(5***26) 2023-02-22 14:09:36

您好,当您提供的是PCB文件下单的,过孔开窗或是盖油以您在下单平台选择的为准。当您提供的是GERBER文件,过孔开窗或是盖油以GERBER文件为准(下单平台的选项无效),谢谢!

客户(8***8A) 2023-02-21 01:08:21
0
请问阻焊层的介电常数是多少

官方工作人员(5***26) 2023-02-21 09:09:12

您好,阻焊的介电常数是3.8,谢谢!

客户(5***3A) 2022-12-10 22:22:38
0
图片右下角红字,应该是导热系数?
官方工作人员(5***26) 2022-12-12 09:01:13

"塞铜浆"导热率高,导电系数是8W/m·k
