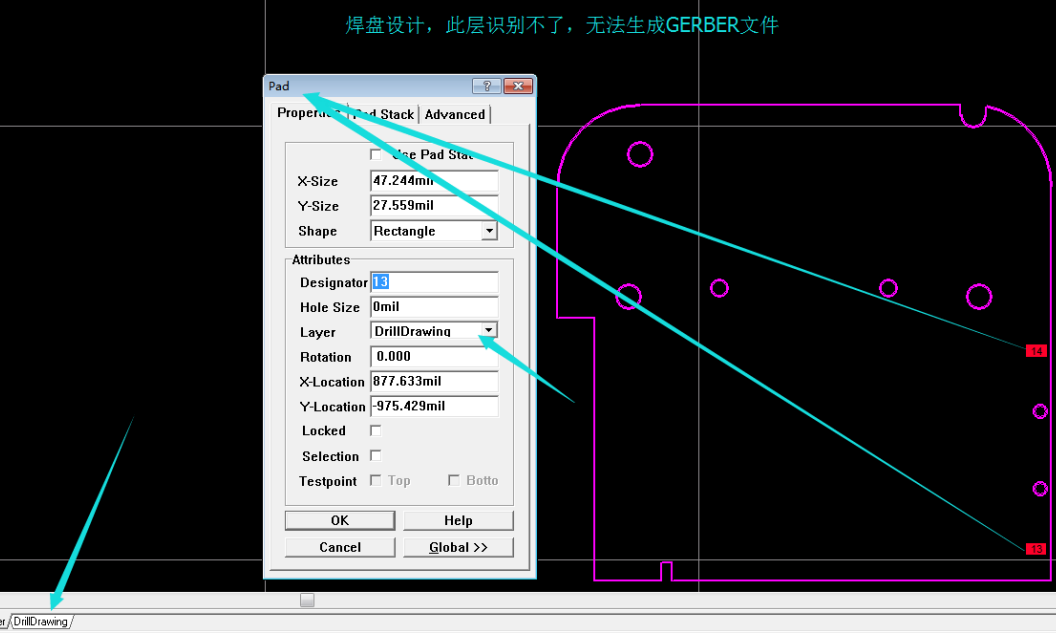

下图Drill drawing放焊盘，目的是PCB打样的时候，开长条金属化槽孔用。

后果,如右图键头指的收到的PCB电路板打样后不见开长条金属槽。

肯定是找加工商呀，我有做一个形状咱没开槽呢？

软件规则Drill drawing放焊盘是无法识别的，用线绘出来或者用FILL（填充块）表示也能识别如下图：

生成GERBER文件看效果

 重点强调下,上图用线或FILL填充块画出形状这种画法是不可取，只是想解析PAD焊盘这个层是无法识别。

Protel99SE金属槽孔做法：

正确画法是Protel 99 SE设计长条槽采取下图，用Pad一个个孔叠加成一个长条槽。

虽画时需要点时间，但这个成品就是您所要的效果，因软件自身有限请按下图规范化设计

需要用PAD磊成槽, Protel99SE这个软件就是这样的,没有这个功能,  只有手动一个个放PAD成形槽的。

槽孔:钻槽(孔内有铜)大小范围≥0.65MM,  铣槽(孔内无铜)大小范围≥0.8MM,槽孔也可简称连孔。槽刀与钻咀有何区别呢?

在钻连孔时是极易断刀,如采用钻咀连孔钻孔则更易断刀。槽刀设计的特点相对钻咀来说不易断刀,

因此在设计槽孔时不要小于0.65MM,如小于0.65MM的槽孔如(图6),审单人员将退回订单修改。
