个性化阻焊：基材裸露导线盖油

首先我们来了解下阻焊层的概念

阻焊层就SolderMask，就是印刷电路板子上要上阻焊油的部分。实际阻焊层使用的是负片输出，所以在阻焊层的形状映射到板子上以后，并不是上了绿油阻焊，反而是露出基材/铜皮或导线。

PCB阻焊层开窗的理解

阻焊开窗是指需要焊接的位置露出铜的部位的大小，即不盖油墨部分的大小，盖线指阻焊油盖住线路部分的大小及多少。盖线距离过小在生产过程中就会造成露线，在这里嘉立创焊盘开窗扩2mil (0.05mm)。

理解软件规则及生产工艺下面来设计个性化阻焊开窗

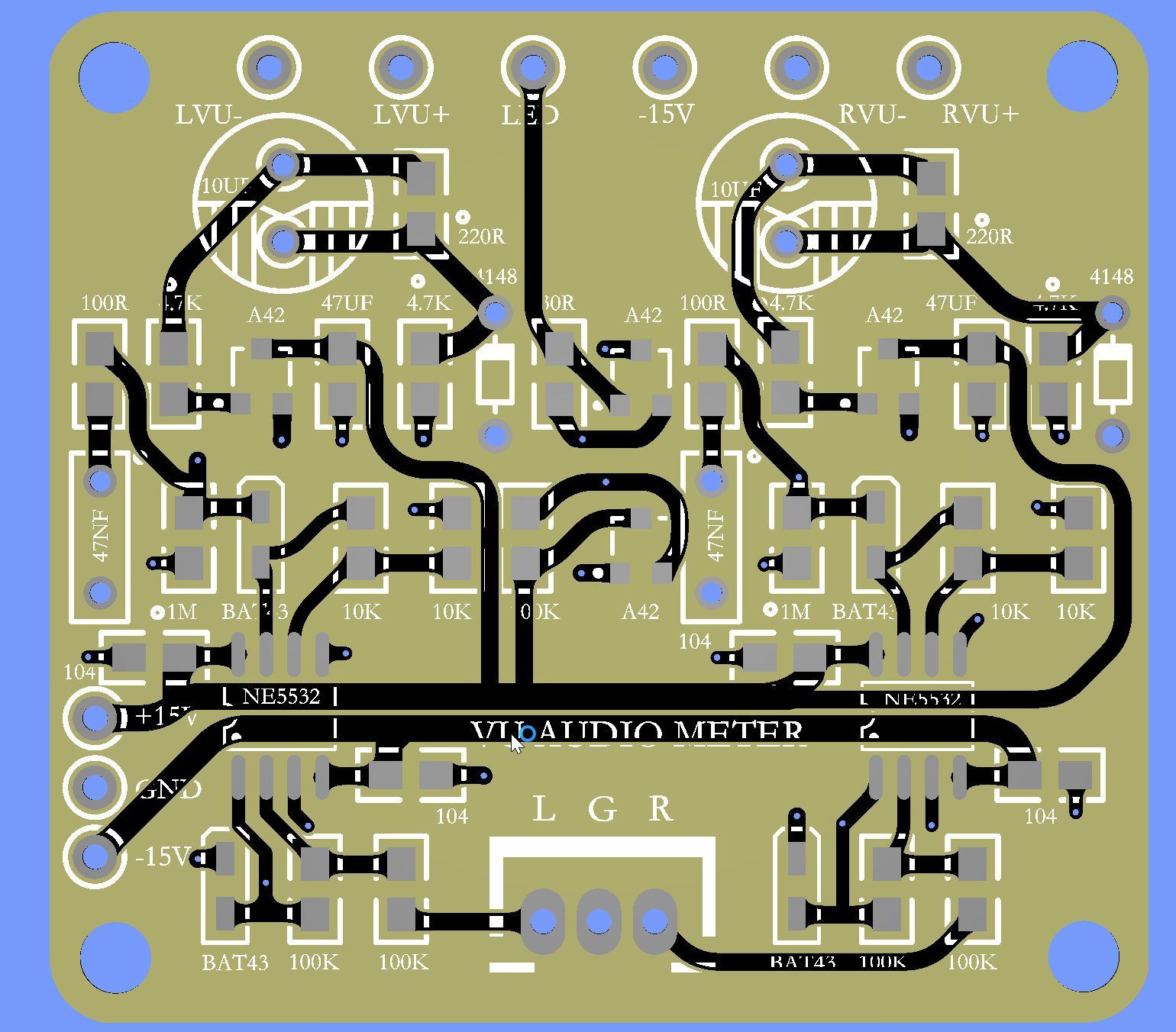

案例文件（文件类似）做成下图成品图片效果。

步骤是PCB文件打开直接生成GERBER文件，运用CAM350复合层功能设计阻焊层。

一，输出GERBER文件运用350导入。。。

导入的边框线是节点线，我们要变成一个整体

二，运用Add-Polygon...

三，运用Tables-Composites...

四，达到复合层（负片效果）后到FILL-Export-DXF直接输出，在导入PCB设计软件，即可。
