手板复模模型设计规范

一.尺寸设计要求

最大尺寸：780*780*530mm

最小尺寸：5*5*5mm/2*2*10mm

二.壁厚设计要求

建议壁厚（小于最小壁厚易出现缺失、开裂、变形等情况）

范围  5*5mm  10*10mm  50*50mm 100*100mm 200*200mm

壁厚 0.5-4mm 0.8-4mm  1-4mm   1.5-4mm    2-4mm

*小于建议壁厚易出现缺失、开裂、变形等情况。

*大于建议壁厚易出现精度误差较大等情况。

三.字体设计要求

笔画最小宽度：0.8mm。

笔画最小高度/深度：0.8mm。

四.孔径设计要求

（1）最小孔径、最小间隙宽度为1mm(喷漆喷油件，最小孔径、最小间隙宽度需要2mm以上)。

（2）纵横比（孔直径或宽度比深度）需大于1:3（孔径公差为：±0.3mm以内）

五.装配间隙设计要求

装配件如需试装配需预留装配间隙，预留最小装配间隙为0.2mm。

如需试装配要在下单页面备注“试装配”，并联系业务员提供3D装配图纸或提供适配件否则无法保证装配效果。

    喷漆/喷油件仅会在喷漆/喷油前进行试装配，以免造成表面刮花，成品可能会存在装配过紧或难以装配等风险。

部分困难装配件需要额外加收每件30元的制作费用。

六.柱子设计要求

直径 D=1.0mm D=2.0mm D=3.0mm

高度 H=1.0mm H=2-4mm H=3-6mm

七.螺纹设计要求

1、螺母孔壁厚要2MM以上。

2、安装螺母的位置需要一个14x14MM以上的平面。

3、如有镶嵌需求，请下单时上传螺母镶嵌示意图（如下图）。

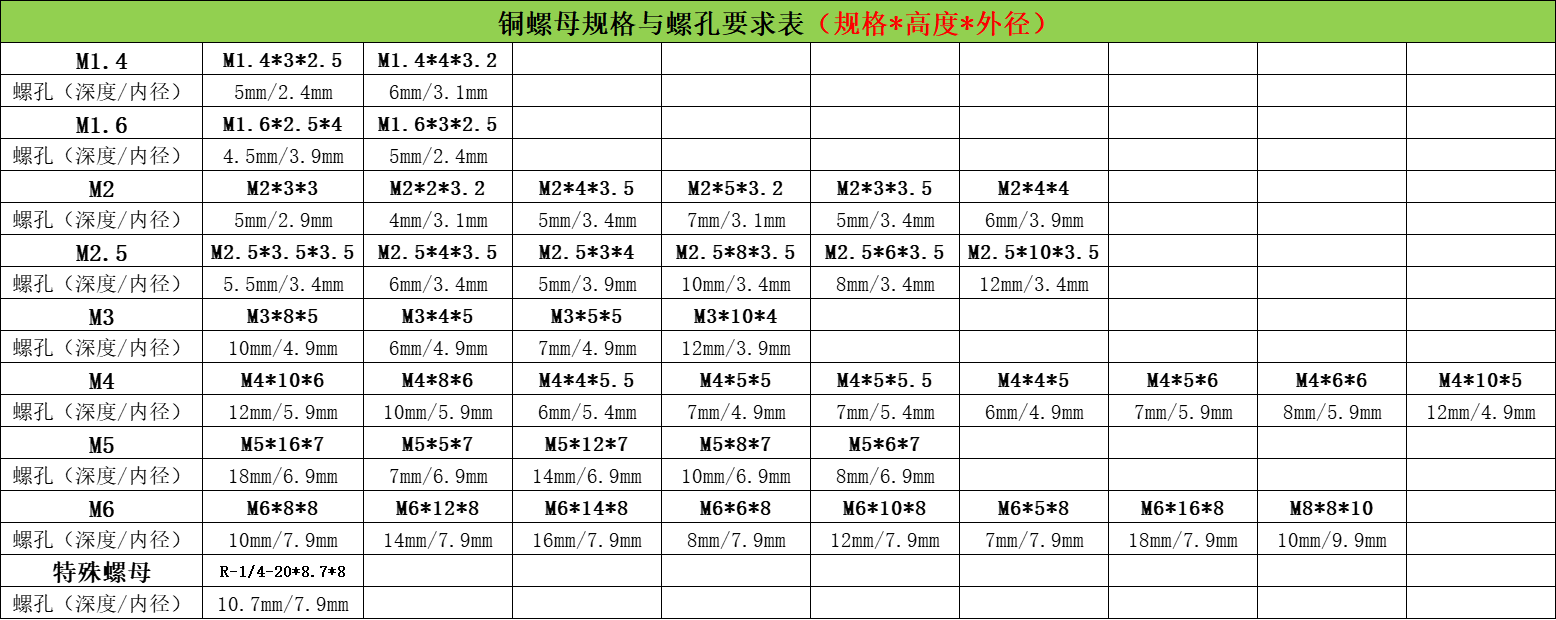

4、所镶嵌螺母需在“铜螺母规格与螺孔要求表”中进行选择，不支持个性化定制。

5、螺孔设计需满足“铜螺母规格与螺孔要求表”中所对应螺母的螺孔要求。

（不建议有螺纹的工件生产，直接制作的螺纹效果较差，无法保证使用效果，如不是外观件，建议进行镶嵌螺母加工）

八.影响脱模的倒扣特征

工件不建议设计除脱模方向以外的倒扣（凸起或凹陷）。

如必须设计需接受倒扣处出现缺陷、破损、变形等情况。

部分困难倒扣工件需要加收额外费用制作（具体加收费用以审核后为准）。

九.不支持镂空件、拼接结构等异形结构工件制作
