一、功能介绍

先了解阻抗类型

再点开阻抗神器，选择板层、板厚、内层铜厚、阻抗层、参考层并输入阻抗值、线距（差分阻抗）、线到铜的距离（共面阻抗），点计算，可自动计算出线宽及叠构方案。

二、界面介绍

（1）板子层数：选择板子的线路层数，四层板就选择“4”

（2）成品厚度：选择板子的成品厚度（包含防焊油墨的厚度）

（3）内层铜厚：选择内层线路的铜箔厚度，暂时支持0.5oz和1OZ，内层有2OZ的需求的，可联系客服计算阻抗

（4）外层铜厚：暂时固定为1OZ(因2OZ以上蚀刻线宽公差较大，不利于阻抗管控，且信号一般也不需要厚铜）

（5）计算单位：可以mm,mil,um,inch相互切换

（6）需求阻抗（ohm)：输入需要管控的阻抗值，单线范围为20-90ohm,差分范围为50-150ohm

（7）阻抗模式：可以选择单端，共面单端，差分，共面差分（内层需要先选择阻抗层，再选阻抗模式）

（8）阻抗层：选择阻抗线所在的线路层

（9）上参考层：内层阻抗才选，选择阻抗线所在层对应的上层屏蔽层，如L3层阻抗，上参考层可选L2层

（10）下参考层：选择阻抗线所在层对应的下层屏蔽层，如L3层阻抗，下参考层可选L4层或L5层（选择L4层为参考层时，阻抗线对应的L4层必须被地铜覆盖）

（11）线距：指线边缘到线边缘的距离，有差分阻抗时，需输入线距，当计算出来的线宽偏细时，可把线距适当调大一些

（12）线铜距离：指阻抗线边缘到铜皮边缘的距离，单端共面，或差分共面时才需要输入

（13）添加阻抗：默认只有一行阻抗要求，点“添加阻抗”，可以增加阻抗要求

（14）复制阻抗：选中一栏阻抗要求，可复制增加一栏阻抗要求

（15）删除：选中一栏阻抗要求，点“删除”，可删除这栏阻抗的计算

（16）计算：上面1-12项输入或选择后,点“计算”可计算出线宽及叠构信息

三、计算结果说明

（1）常用的板厚及板层，会展示多个方案，建议优先选用方案一我司推荐的结构，交期快，成本低

（2）叠构中的PP厚度为压合后的PP厚度，非供应商提供的厚度

（3）老的阻抗神器使用的2313叠构，与新阻抗神器的3313厚度及DK(Er)是一样的，可以放心使用

（4）叠构中的铜厚为成品铜厚，如内层0.5OZ,供应商提供的厚度是0.0175mm,生产时由于除氧化及内层棕化等工序会轻微损耗，实际为0.0152mm更准确一些。

（5）以上计算结果，4-8层默认使用的南亚 NP-155F材料，8层以上使用的是生益S1000-2M材料，因此在下单时，尽量按要求选择指定板料，保证阻抗一致性。

（6）阻抗计算参数

外层铜厚T1:1.6mil

内层铜厚0.5oz按0.6mil

内层铜厚1oz按1.2mil

基材防焊厚度C1:1mil(2OZ厚铜板按1.2mil)

铜面防焊厚度C2:0.6mil(2OZ厚铜板按0.8mil)

线间防焊厚度C3:1mil(2OZ厚铜板按1.2mil)

防焊DK(CEr):3.8

线顶宽度W2=W1-0.5mil

注：

1.以上板料DK是根据实际反推出来的，非供应商原始数据

2.以上阻抗计算参数仅供参考，我司也可能会根据实际测量的阻值进行反推微调，因此有可能会出现旧单和新单计算出来的阻抗线宽有轻微的变化，但对阻抗影响不大，新单直接按新的线宽设计即可。

四、叠构编号说明

五、阻抗板指定叠构下单步骤

六、阻抗管控

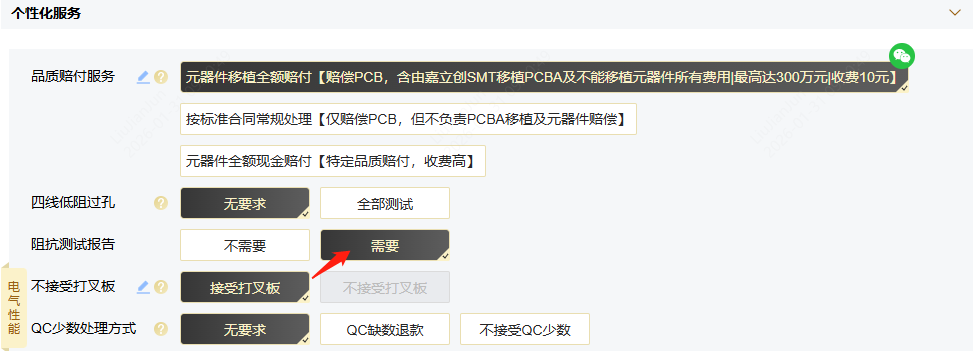

阻抗管控为收费项目，当您下单时选择需要+/-10%阻抗公差时，我司在生产过程中会做特别管控，在交货时会测试阻抗，因此会增加相应的成本（支持选择提供阻抗测试报告）
