嘉立创盘中孔(树脂塞孔+电镀盖帽)设计指引及规则
2022-10-19 16:26:09 49015 12

6、8-20层电路板嘉立创盘中孔(树脂塞孔+电镀盖帽)工艺免费,性能秒杀“过孔盖油”及“过孔塞油”,充分释放了Layout设计工程师的工作压力。

今天,我们就通过多组对比图,带你全面了解盘中孔的设计及效果。

一、过孔打在焊盘上

嘉立创盘中孔最大的优点是孔可以打在焊盘上,“树脂塞孔+电镀盖帽”能够使焊盘上完全看不到孔;而普通生产工艺焊盘上会留有一个通孔,这会直接影响到SMT。我们打破了“传统过孔不能放在焊盘上”的设计铁律。

二、过孔没有放在焊盘上

如果设计时过孔没有放在焊盘上,嘉立创盘中孔生产工艺的性能及效果也秒杀“过孔盖油”和“过孔塞油”。它既解决了过孔盖油孔口发黄的问题,也解决了过孔塞油因容易冒油而引起的SMT焊接性能不良的问题。当然外观上看更是惊艳,对比图如下:

三、盘中孔PCB的设计文件展示

我们采用一款极简的板子作为案例对比,而非BGA较复杂的。

从上图可以看出,盘中孔的设计更简单,特别是对于BGA的设计,过孔直接打在焊盘上,大大减少了设计难度!

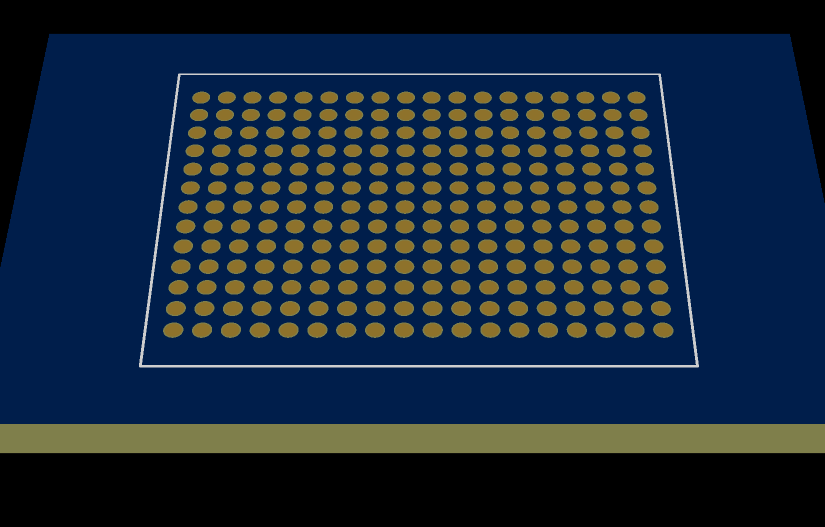

四、盘中孔PCB的DFM效果图

对比可知,采用盘中孔设计的PCB,DFM板面更加简洁、清爽!

五、盘中孔SMT后的DFM展示

盘中孔设计的PCB在焊接元器件后,板上有部分孔或全部孔看不到,效果更加惊艳。

注:如果BGA或贴片焊盘比过孔还小,则不适合放在焊盘上面,还是按原来的方法进行扇出设计。

六、嘉立创盘中孔设计规则(单位:mm)

1、嘉立创6、8-20层盘中孔工艺免费,4层收费;

2、孔放在盘的中心或边上都属于盘中孔设计;

3、盘中孔的大小:

最小孔:内径0.15,外径0.25,这是极限,设计时请尽可能大于此孔径。

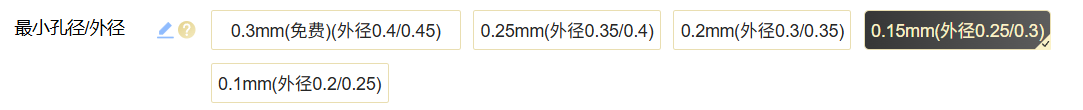

注:外径必须大于内径0.1,推荐值0.15,组合如下:

常规孔:内径0.3,外径0.45,这是常规组合,不收费。



欢迎扫码进群:



互动评论 12

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
客户(9***6A) 2023-12-27 16:10:15
0
您好,BGA焊盘大小为2.5mm,能放内2mm 外3mm的盘中孔吗
官方工作人员(5***26) 2023-12-27 16:14:28

您好,数字是否写错?2.5mm这个BGA焊盘很大了。

我们能加工的最小BGA焊盘是0.25mm,中间可以放0.15mm的过孔,过孔焊盘也做0.25mm,采用树脂塞孔盘中孔工艺是可以生产的。

客户(9***6A) 2023-12-27 16:19:08
哦不好意思,打得有点快了,大概就是你说的那样,已经了解了谢谢
客户(6***5A) 2023-11-14 19:58:03
0
现在双面板能做盘中孔工艺吗?
官方工作人员(5***26) 2023-11-15 09:02:15

您好,可以的,下单时备注多大孔径做盘中孔就可以了。

客户(9***1A) 2023-07-12 19:14:23
0
过孔打在比孔直径还要细的焊盘上,会有什么隐患吗?
官方工作人员(5***26) 2023-07-13 09:14:58

您好,焊盘需要比孔大才能做盘中孔的,一般建议过孔焊盘比过孔整体大0.15MM(最小0.1MM)以上,谢谢!

客户(1***9S) 2023-05-12 16:36:12
0
先进工艺不断加强,越来越方便了。
王***(4***2A) 2023-02-22 12:28:03
2
什么时候开始做盲孔工艺啊?/portal/emoji/dist/img/qq/14.gif
官方工作人员(5***26) 2023-02-22 13:35:05

您好,后续若开展盲孔工艺,我们会及时公告的,谢谢!

客户(5***0W) 2023-02-20 18:48:37
0
盖上去的可靠性好不好啊
官方工作人员(5***26) 2023-02-21 09:10:09

电镀盖帽镀平后,常规的焊接都是可以的呢

客户(1***8A) 2022-10-24 09:29:22
0
感谢支持
客户(6***7C) 2022-10-22 23:03:41
0
双面板可以吗?

官方工作人员(5***26) 2022-10-24 09:30:09

双面板暂时不支持的。

客户(1***8A) 2022-10-21 14:39:47
0
/portal/emoji/dist/img/qq/74.gif
客户(2***9A) 2022-10-19 21:58:34
1
真好  今天刚好发出来
