FPC软板特价打样活动来袭!价格低至150元/款
2023-03-25 09:40:56 15767 6

FPC(柔性印制线路板,简称软板)作为一种新型电子材料,具有轻薄、可弯折、高可靠性等优点,广泛应用于手机、平板电脑、汽车、可穿带电子设备等领域,用户需求日益增长。

用户的需求就是我们前进的方向。为此,嘉立创规划了全新的FPC生产线,并于去年11月底开始试产。FPC制作流程和所需设备与PCB存在一定区别,生产过程中遇到的问题也不尽相同。如FPC存在激光切割碳化问题,PCB则没有。经过3个多月的磨合,问题均已得到解决,交期也逐步稳定

一、特价打样活动

目前,FPC打样同行价格普遍在300-500元/款,这对于不少用户来说,仍存在一定压力。为帮助大家降低使用成本,嘉立创现推出FPC特价打样活动,价格低至150元/款!

具体要求如下:

工艺要求:黄膜白字,无补强或一种厚度的PI补强,沉金

板层板厚:双面板,0.11mm

铜厚:1/3oz(12um)

尺寸数量:10cmX10cm*5PCS(单片)

二、嘉立创FPC优势

除了价格优势,为保障品质,原材料我们采用的是聚酰亚胺(PI)绝缘层,且全部使用无胶基板,耐高温性能佳,而非低价的有胶基材;有胶基材耐高温性能较差,容易老化,使用寿命短,弯折性能也大打折扣。

新业务上线,嘉立创延续“价格优、品质高”的产品特性,让每一位用户享受到实实在在的优惠。

三、产品展示

以下是嘉立创FPC实拍图:

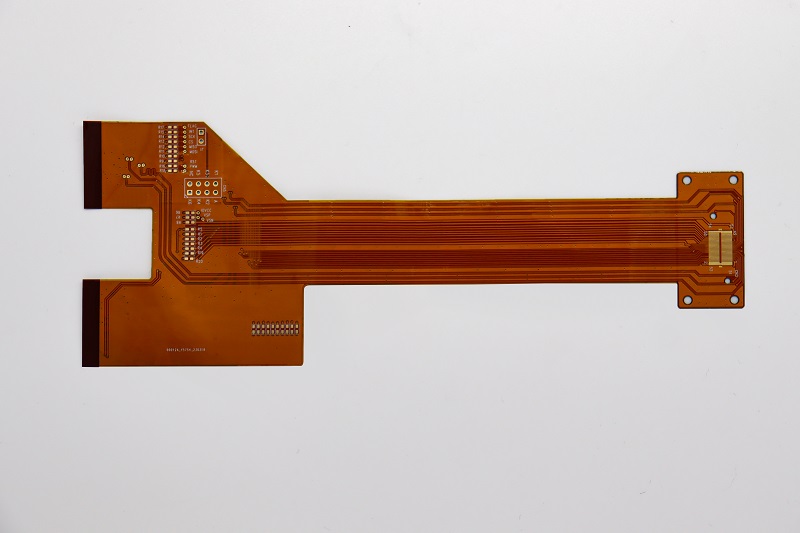

PI补强

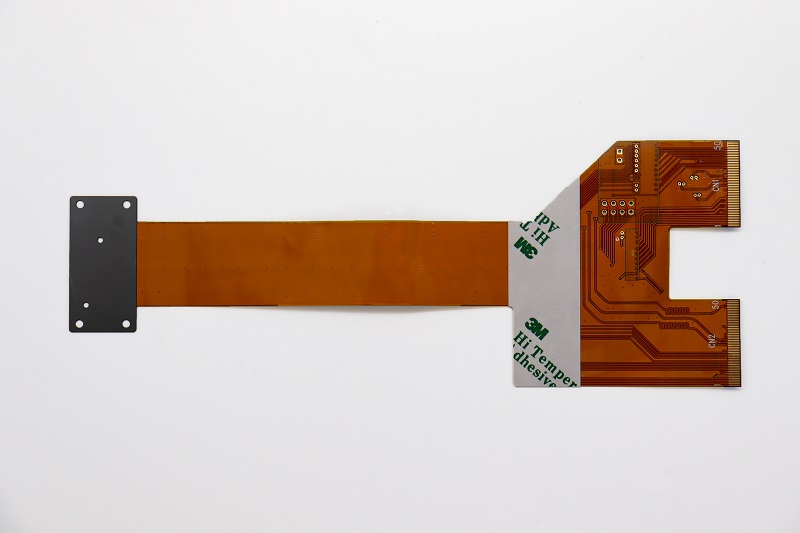

钢片补强+FR4补强+双面胶

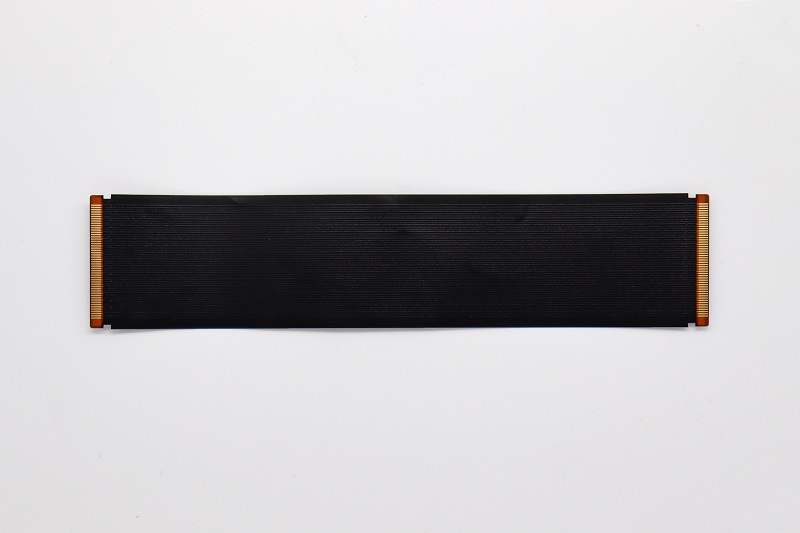

电磁屏蔽膜

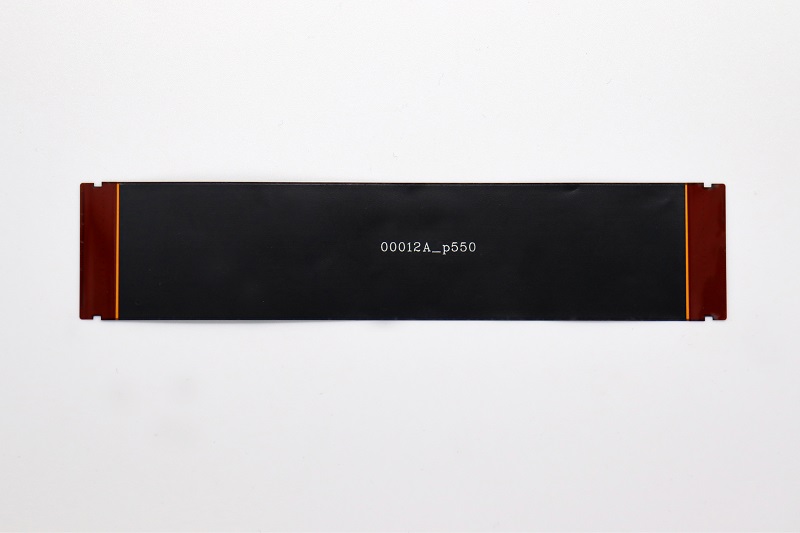

电磁屏蔽膜+PI补强


四、如何下单?

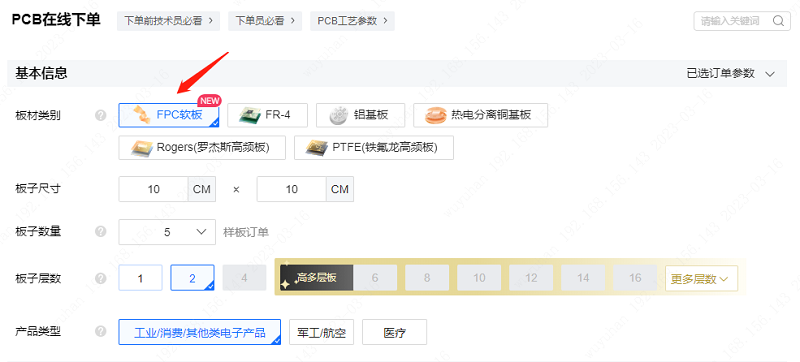

打开嘉立创下单小助手>PCB订单>下单/计价,选择【FPC软板】选项即可。界面如下:

下单注意事项:

1、金手指连接器一定要确认补强区域的总厚度(FPC+补强厚度)。金手指总厚度要去掉一层覆盖膜厚度,双面板若背面没有铜,还需要去掉一层铜的厚度;

2、补强需要以图片形式或在Gerber文件中标明补强区域,备注补强材质及厚度要求。如果是在图片中标注的,需将图片与打板文件一起打包上传。我们推荐使用嘉立创EDA专业版设计,有专用的FPC补强层及设计工具;

3、如果有电磁屏蔽膜要求,需备注是否接地(屏蔽膜与线路层地铜导通)。

更多工艺参数详情,请点击:https://www.jlc.com/portal/q7i39022.html


嘉立创2023最新业务

1、板材类型支持FPC软板、PTFE(铁氟龙高频板)、Rogers(罗杰斯高频板)、热电分离铜基板、铝基板;

2、支持6-20层高多层PCB打样/小批量/批量,免费盘中孔工艺;

3、支持260种阻抗设计,详情请点击:嘉立创层压结构

互动评论 6

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
客户(2***8C) 2023-05-05 15:52:25
0
部分位置补强的话,要怎么标识
官方工作人员(5***26) 2023-05-05 16:36:17

您好,可以在文件中单独找一个空层(比如机械层),然后画好补强的大小和位置,标示好补强的类型就可以了。

客户(1***6A) 2023-04-28 14:15:06
0
可以做拼板FPC吗

官方工作人员(5***26) 2023-04-28 15:03:26

可以的,FPC可以拼板出货,具体价格以审单为准。

客户(1***8A) 2023-04-08 14:03:12
0
FPC最长能做多长?
官方工作人员(后台回复) 2023-04-08 18:59:46

您好。FPC 可以做23.4*49(CM)大小!谢谢!

客户(6***8W) 2023-04-03 16:09:04
0
支持SMT双面贴片吗?
官方工作人员(5***26) 2023-04-03 16:51:16

您好,FPC支持双面SMT贴片的,需要协助的可以点击下单主界面左上方“专属客服”图标-“PCB/钢网/SMT业务咨询”,找到您的服务专员联系处理。谢谢!

客户(1***3R) 2023-04-03 09:09:19
0
SMT可贴么?
官方工作人员(5***26) 2023-04-03 13:38:30

可以的,我们SMT支持FPC板。

客户(1***6Z) 2023-03-26 09:09:36
2
越来越好!点赞点赞/portal/emoji/dist/img/qq/74.gif/portal/emoji/dist/img/qq/74.gif/portal/emoji/dist/img/qq/74.gif
