SMT锡膏印刷钢网开口设计及厚度选择2024-12-17 09:58:10119860

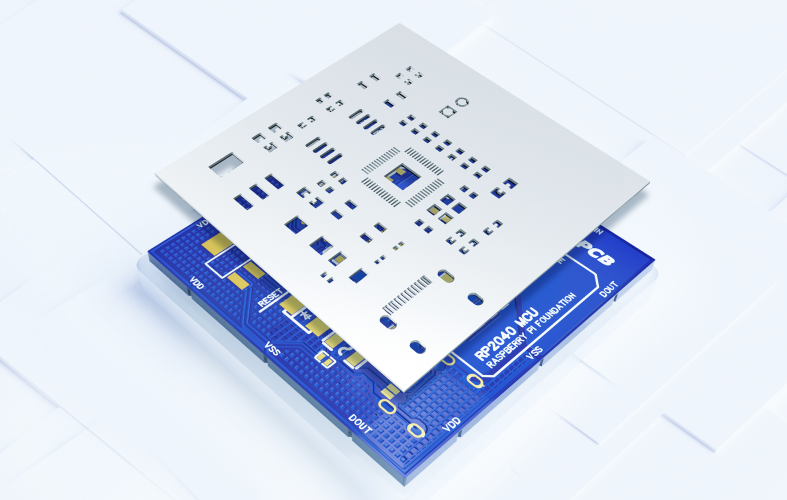

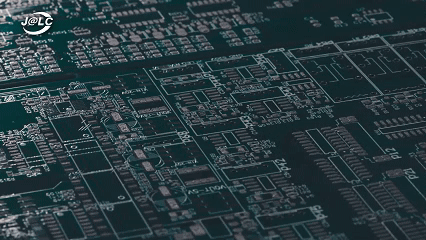

钢网是表面贴装技术中使用的一种专用治具,用于PCB板面锡膏印刷。其开孔与PCB焊盘相互对应,印刷前只需将PCB放置在钢网底部。随后,自动印刷设备通过识别mark点进行对位,刮刀即可将涂抹在钢网上的锡膏印刷到PCB焊盘上。

本文就和小伙伴们聊一聊,在锡膏印刷过程中钢网治具的重要性。
#1 钢网的制造

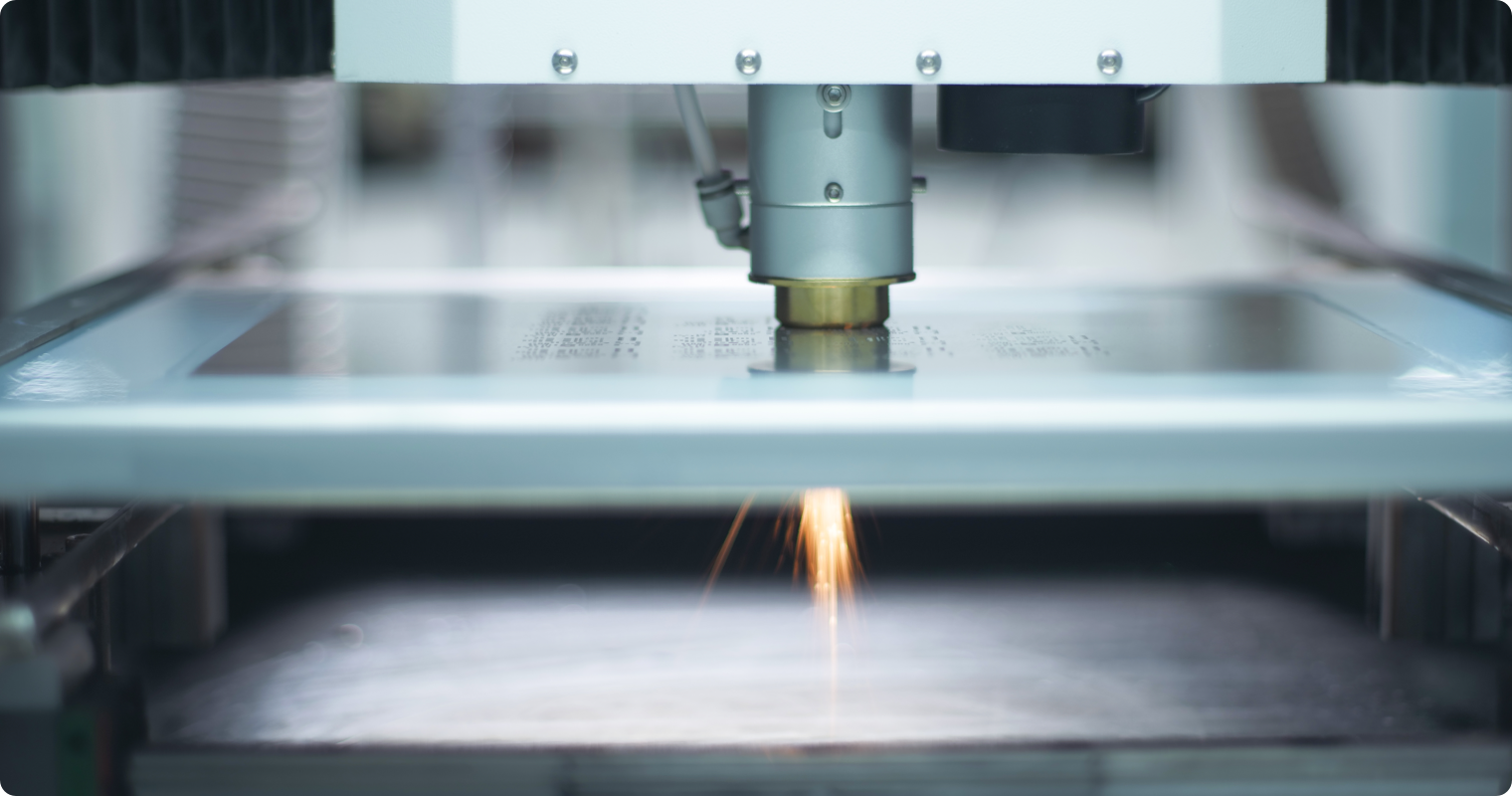

钢网是由网框、网丝、钢片、粘结胶水组合而成,利用激光切割的工艺开孔,具有毛刺少、更精准的优点。后续再对钢网表面做打磨或蚀刻抛光处理,可以使其表面光滑,减少阻力,锡膏印刷时也就更顺滑。(也有抛光后再做纳米处理工艺)

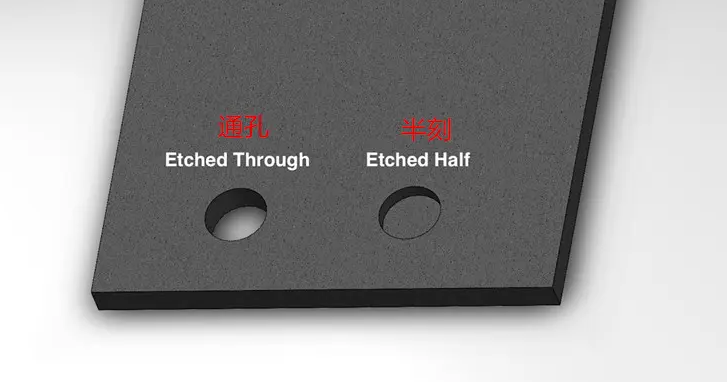

#2 钢网mark点类型及应用
钢网的mark点用于锡膏印刷机识别位置。一般情况下钢网上的mark点分为两种:一种是半刻mark点,适用于全自动印刷机;一种是通孔mark点,适用于手工印刷或者半自动印刷设备。

#3 钢网的开孔
嘉立创钢网开孔,是按照下单匹配的元器件封装开孔,为了保证焊接效果,一些器件有做特殊开孔优化,例如开孔做内切、外延、架桥、防锡珠凹槽等。

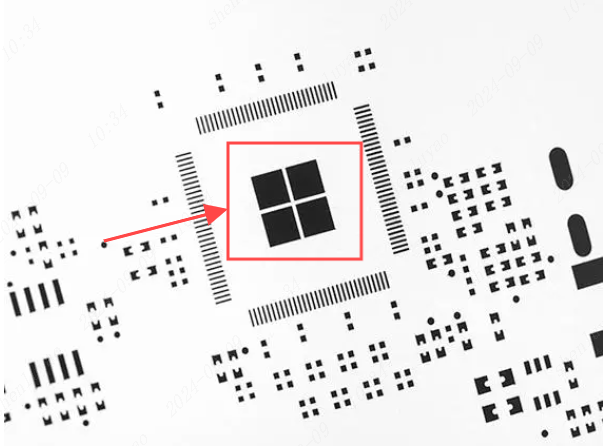

01 为什么架桥?
一些器件的接地焊盘比较大,钢网正常是按器件封装1:1开孔。接地焊盘锡膏过多可能会导致器件的引脚虚焊、焊点气泡率高焊接等不良。此类器件钢网在切割的时候会对开孔进行“架桥”处理,开孔尺寸在2mm左右,间距在0.25mm左右。

02 为什么开凹槽?
为了防止片式器件件贴装过程中下压使锡膏分散,在过炉后产生锡珠,片式器件钢网开孔一般情况下会做“防锡珠”处理。0805及以上封装的器件会将钢网开孔的长宽内缩1/3左右的半圆凹槽用作防锡珠处理。

0805以下封装的器件焊盘面积小,为保证焊接效果,一般不需要做防锡珠处理。
#4 钢网的厚度
钢网的厚度不仅影响锡膏的厚度,也是最终影响下锡量的关键因素之一,在没有精密的情况下钢网的厚度在0.12-0.15mm左右。

(图片源自:互联网)
- 精密引脚的器件(Pin间距小于0.4mm)用的钢网厚度会偏薄,一般在0.08mm左右防止焊盘锡膏过多导致连锡。
- WIFI模块类器件的对焊盘的上锡量需求较大,对钢网的厚度一般会在0.12-0.15mm,并加大钢网开口。
- 当PCB板同时存上以上两种情况,为了确保焊接品质可以考虑开阶梯钢网。
综上所述,器件焊接的质量与钢网的开孔大小、厚度息息相关,我们画封装库的时候需要多加注意。
