嘉立创小助手贴片匹配界面介绍(新)

*** 10-07 16:50 2评论 · 268阅读

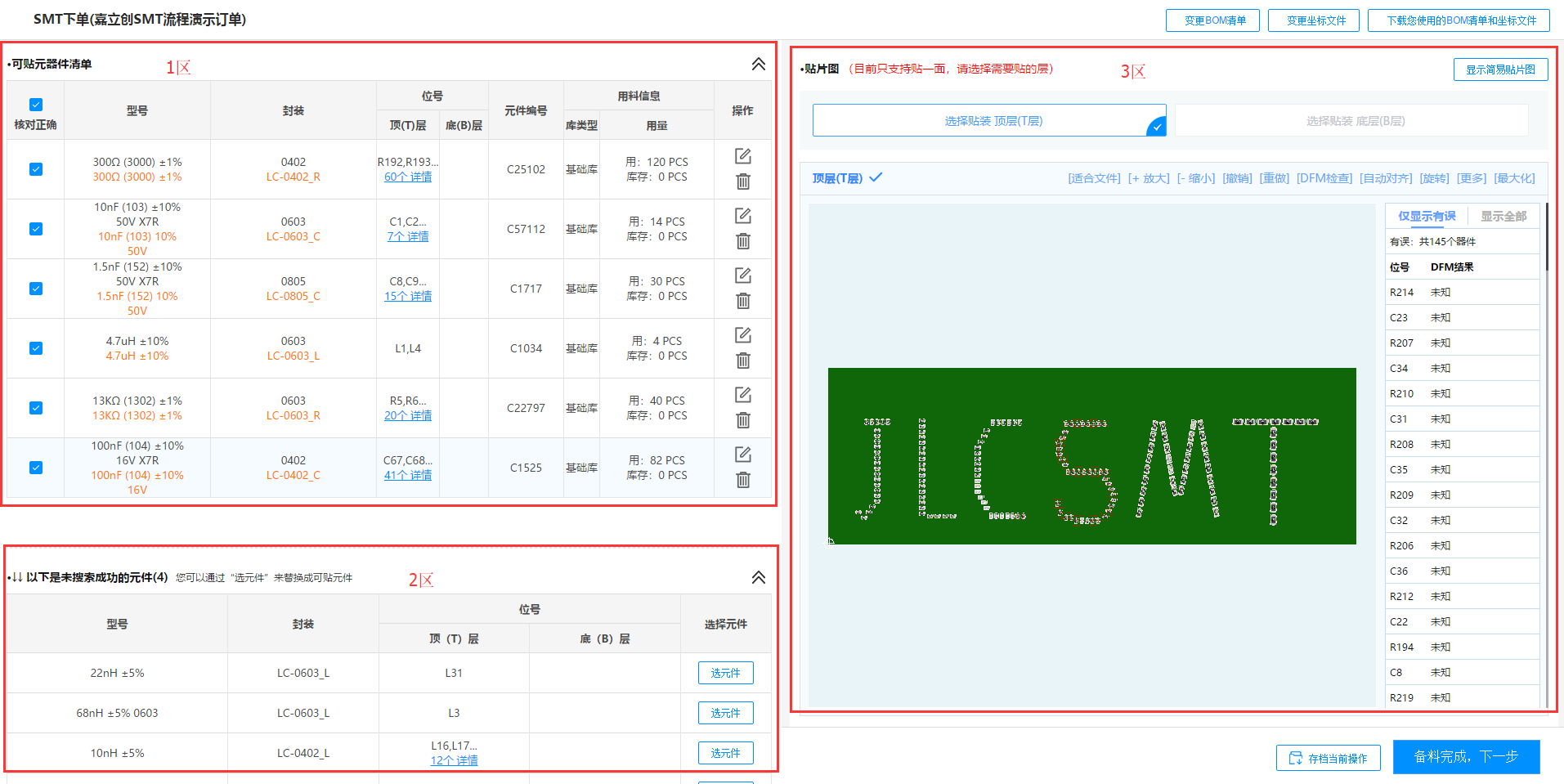

一 BOM匹配界面

二 注意点

1.    嘉立创所有贴装物料的器件型号,以1区内黑色字体为准,

2.    嘉立创所有贴装物料的层, 以3区内选的为准

3.    所有在“第2区的位号 ”与 “第3区内没勾选的层”对于的都不贴装。


三 区域功能介绍

1区:所有匹配成功,需要客户对匹配好的型号进行检查、确认后才可以下单;

在1区内随意点击,可以在右边3区显示器件的位置。

2区:系统没有匹配上器件,需要客户通过“选元件”的按钮,手动匹配器件;

3区:在系统可以解析到PCB完整资料的情况下,才会显示出来。可能因PCB外形层连接不完整、贴片封装下载不全导致不能显示出来。


四 “选元件”功能介绍(对于没有匹配上的器件手动匹配)

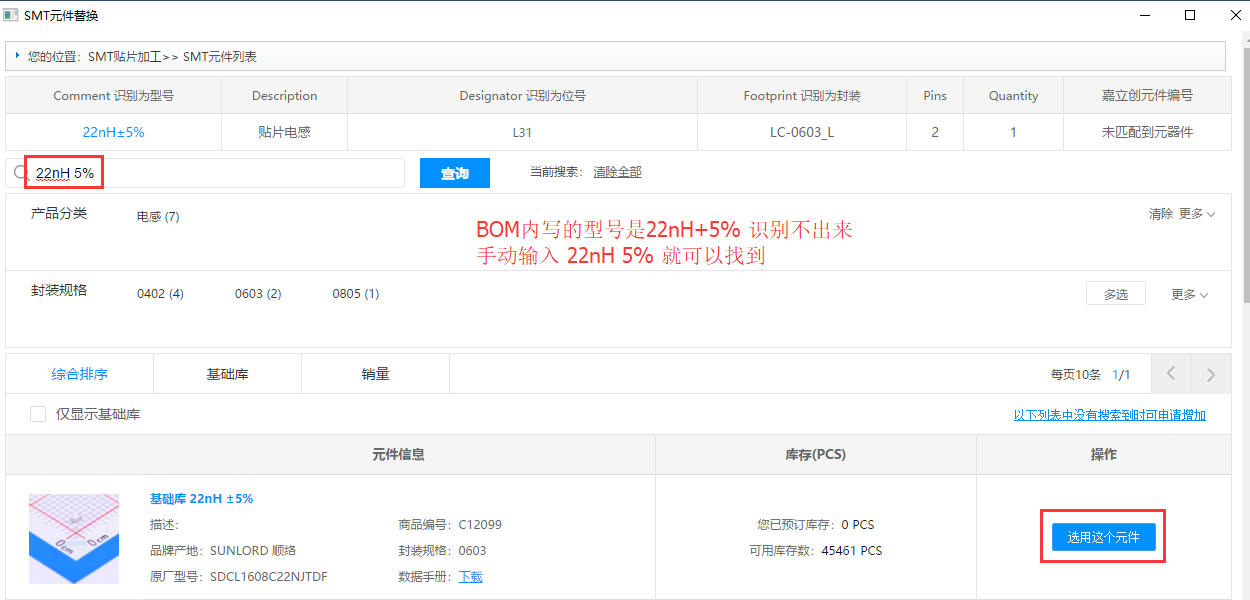

1.    点“选元件”按钮,弹出如下界面。 (找不到的型号的 ,不可以贴装)

注意:IC 直接输入型号; 阻容 直接输入值,值的参数用空格区分,例:10K 5% 或 100PF 10V ,用别的符号可能找不出来。

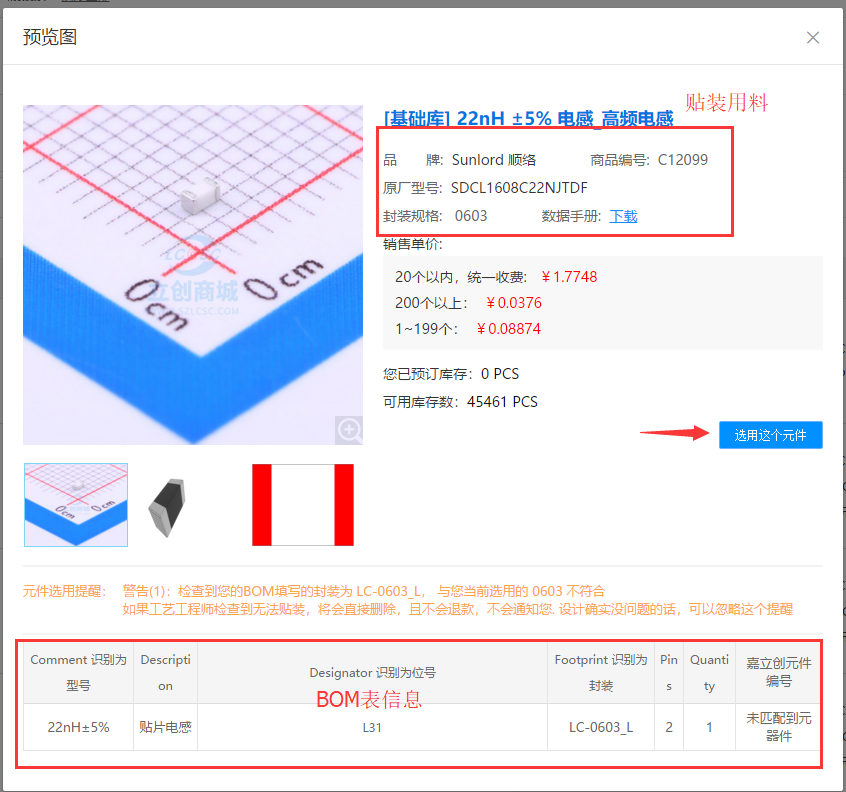

2.找到对应的型号后,点“选用这个元件”,会有选用器件的详细信息,在确认器件信息没有问题后,再些点 “选用个元件“;

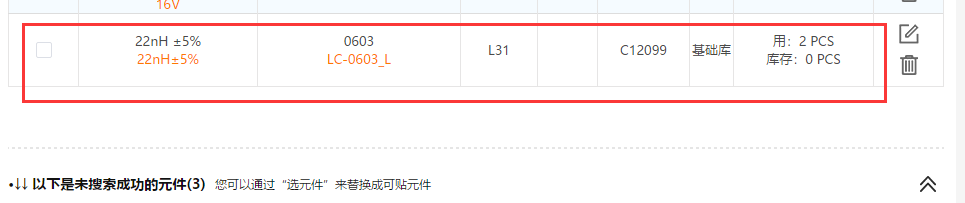

3   选点后,手动匹配的信息会在1区最下面显示

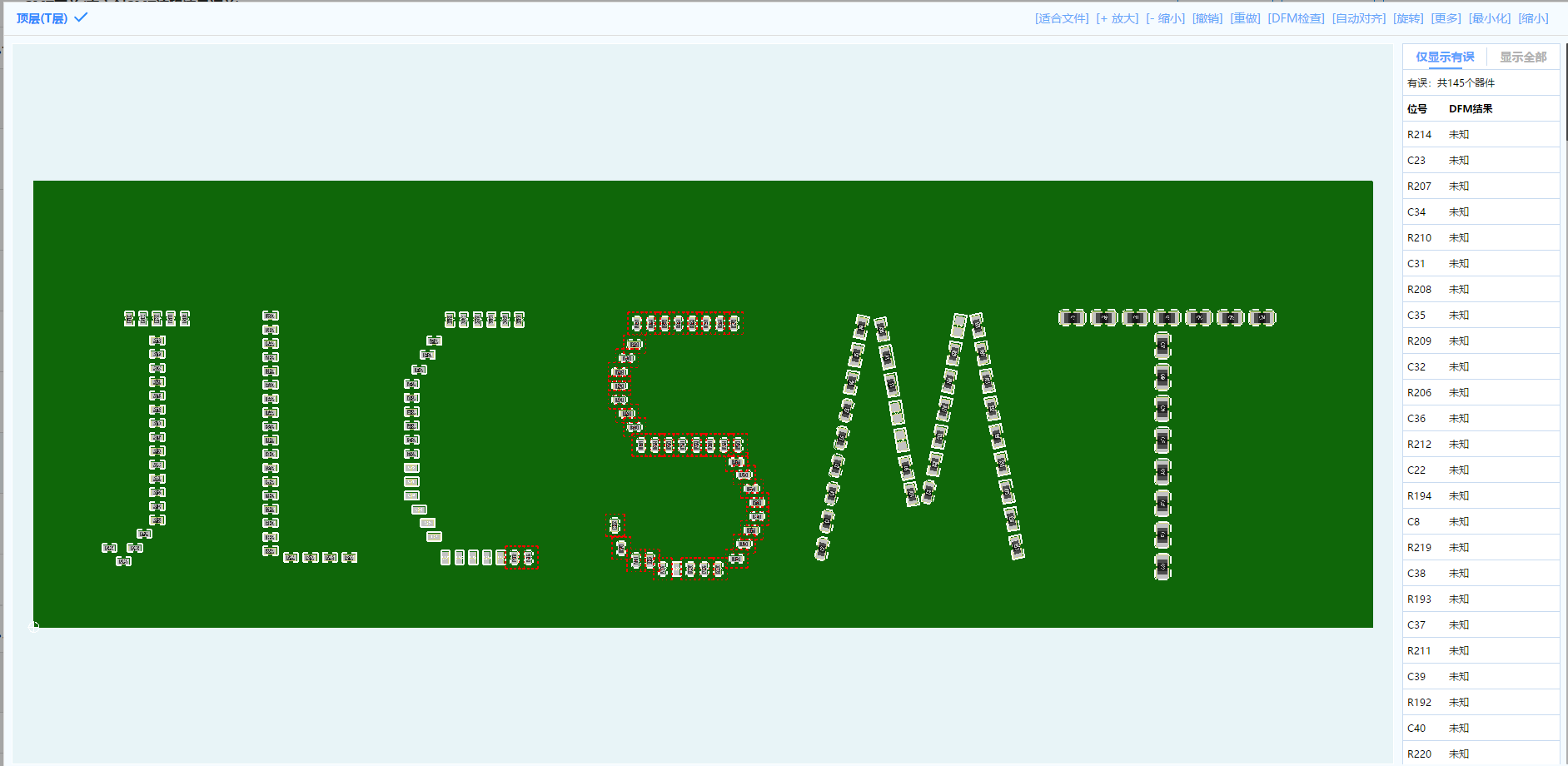

五 3区详解(此区域可以最大化,放大后点“最小化”可以恢复到原位)


此区域,在有PCB图形的情况下,有简单的编辑功能。

1. 所有没有对齐:当系统识别,有50%的器件与焊盘是对齐的,就不会再自动对齐。

操作流程:右上角“更多”内,点“全选元件”,有红色虚线框后,在器件上按下左键不放,可以拖动所有器件。

这个功能有些不好操作,可能器件与板一起移动,在确定2区没有问题的情况下可以忽略位置问题。

2.器件的方向不对

 操作流程:在器件左键双击,有红色虚线框后,在器件上右键旋转角度(也可以在“查找相同元件”后再旋转)。

3. 双击右边问题位号,可以在图内显示器件位置。

4.在右边问题框内有报出问题点,在下单人员确认封装没问题的情况下,可以不理会。

付款后2-4H,去SMT订单列表内---DFM检查结果内,查看修正后的图。

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!

与我有关的留言
方**(2***45A) 1#
选元器件的时候提示:修改占用元器件库存异常!怎么解?
2020-10-11 11:55:41
0
与我有关的留言
官方人员熊工(2***56A) 2#

回复 方**(2***45A)发布于2020-10-11 11:55:41 1#

选元器件的时候提示:修改占用元器件库存异常!怎么解? 详情>>

    需要查看1区/2区里面的“型号”“位号”是否有正常显示;选用的器件是否有充足的库存。
2020-10-14 13:38:21
0
