阻抗叠层调整与计算

创建时间：2022-12-21 10:23更新时间：2025-06-17 14:14

22783

0

文档错误过时,我要反馈

阻抗叠层调整与计算

此命令的作用是方便用户在当前资料里设计叠层结构和调整阻抗线。

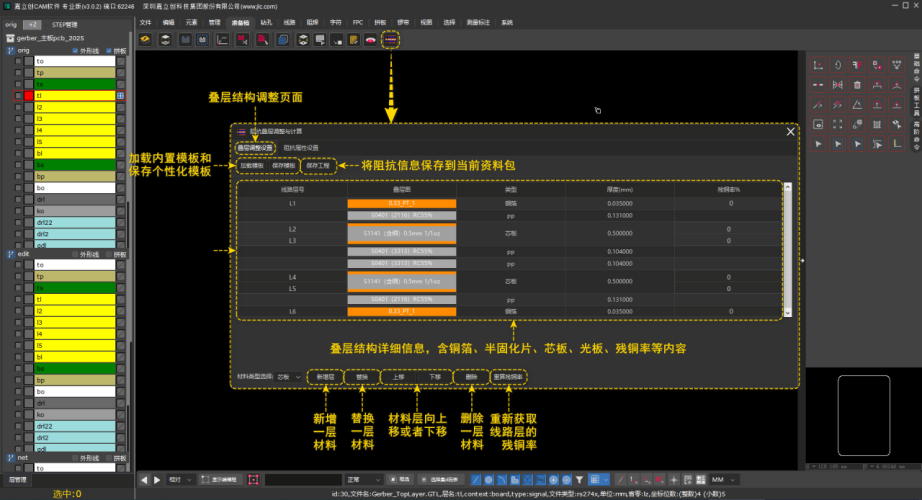

第一页的主要功能是加载常用模板和手动设计叠层结构，且允许用户保存自定义叠层结构模板，支持自动获取线路残铜率。

先打开软件上方菜单栏中的“准备稿”命令集，点击“阻抗叠层调整与计算”按钮，即可快速打开阻抗叠层调整与计算的命令界面。

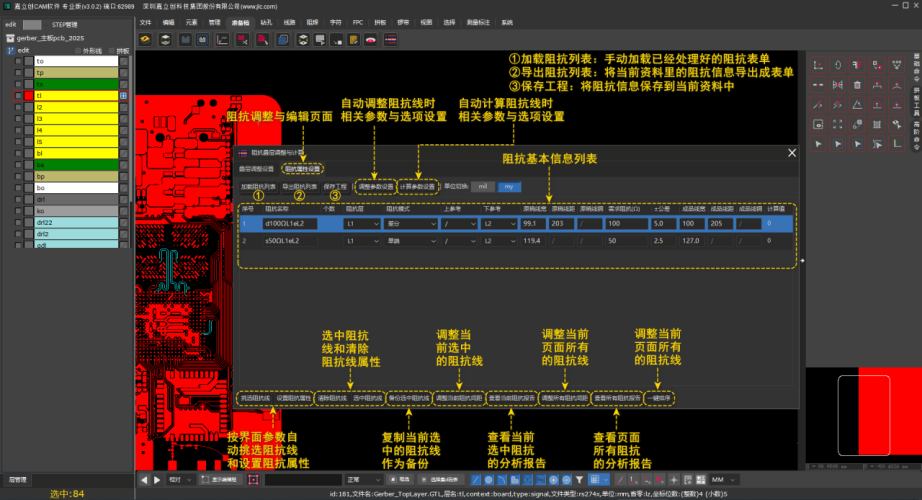

第二页的主要功能是加载阻抗信息和手动添加阻抗信息，允许用户保存阻抗信息到当前资料以及导出阻抗信息形成表单，支持基于阻抗原始信息，自动挑选资料里符合要求的阻抗线和基于阻抗成品信息，自动调整阻抗线的宽度、间距。

先打开阻抗叠层调整与计算命令界面，点击阻抗属性设置按钮，即可快速切换到这页
