单面板打样，只有底层有线路，AD21如何设置单面焊盘

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2026-05-15 10:12:01

0

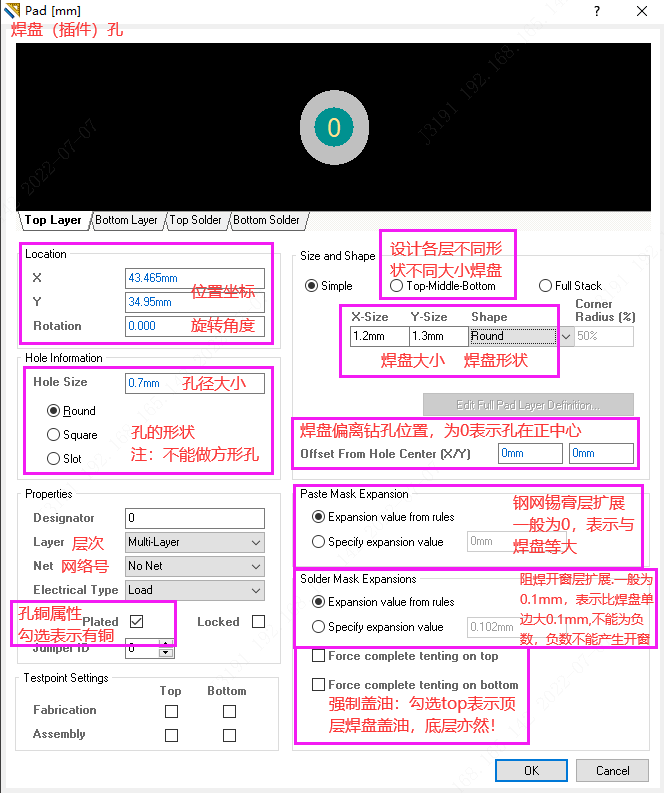

您好，您下单时选择层数为1，就是单面板了，请留意：单面板只能做一面线路，一面阻焊，一面或两面字符。资料中设计的话，可以在"Top-Middle-Bottom"中把不做焊盘那一面的焊盘尺寸设为0，谢谢！

https://pbt-pub.jlc.com/pbt/portal-site/8743449876072349696-AD%E7%84%8A%E7%9B%98%E8%8F%9C%E5%8D%95.png
