同样焊盘实际大小不一样
2020-12-19 10:03 9687 1

同样的焊盘大小,但是实际做出来,有铜皮的地方,焊盘会大,这是设计布线问题。

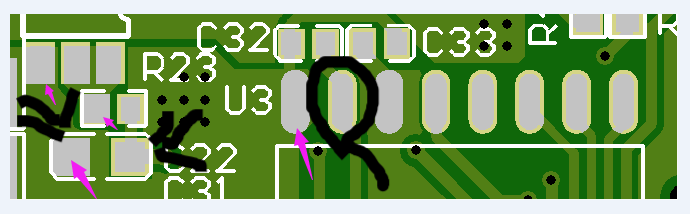

上图相信很多绘图工程有遇到,其实焊盘一大一小是您设计没考虑到位。铜皮上的焊盘取得阻焊开窗的大小,完全叠加在铜皮上焊盘大小就是阻焊开窗的大小,那么阻焊开窗就要同焊盘等大或比焊盘大1mil




另一种情况开窗区域内有线路或铜皮的,会露出来跟焊盘链接在一起,这样会比没有线路或铜皮链接的独立焊盘端多出了一部分露铜部分,成品做出来看上去会有长短不齐的现象,其实这些都是您阻焊开窗布线要考虑到的。



互动评论 1

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
客户(3***8A) 2022-08-16 11:20:00
0
PADS好像没有单独焊盘阻焊大小设置怎么办
官方工作人员(5***26) 2022-08-16 11:25:57

PADS可以设计每个焊盘阻焊开窗大小的,参考https://www.jlc.com/portal/server_guide_4083.html
