FPC过孔设计是否合理，是否会导致板子断裂

创建时间：2024-04-26 20:45 更新时间：2026-07-18 14:02

16236

1

文档错误过时,

我要反馈

【视频：过孔设计不合理2026.3月31日.mp4】

一、过孔设计不合理检查

（1）过孔不能设计成一排，需上下或左右错开；

（2）过孔不能一半开窗，一半盖油；

（3）钻孔离板边需要有0.5mm以上的距离。

二、过孔设计不合理案例

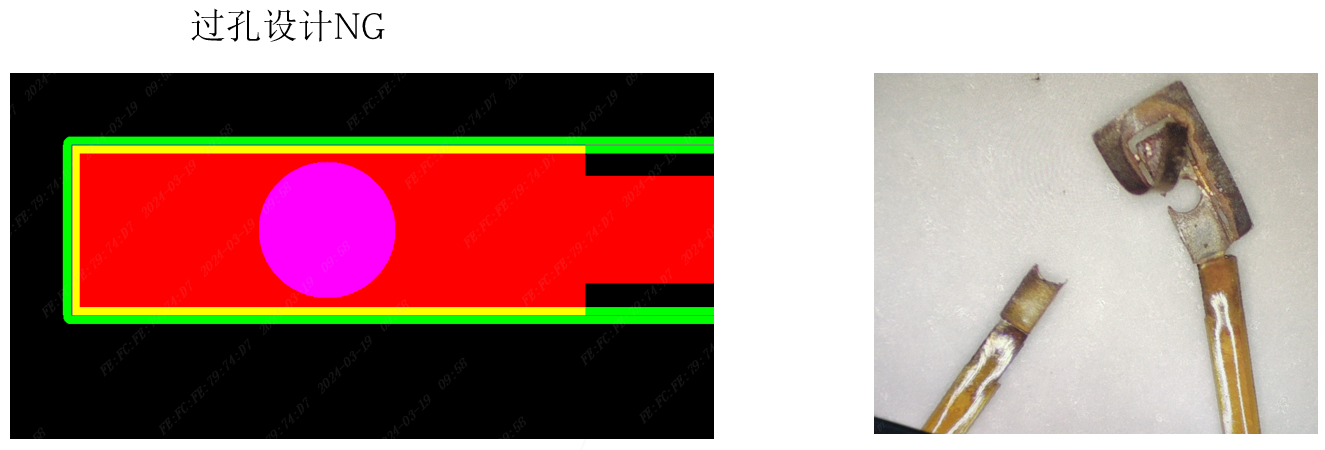

问题1：过孔设计成一排且加在阻焊膜边缘上，弯折时容易断裂

建议:

(1)过孔不能设计成一排,需左右或上下错开

(2)过孔一般需被阻焊膜完全覆盖,以防止孔铜氧化或断裂

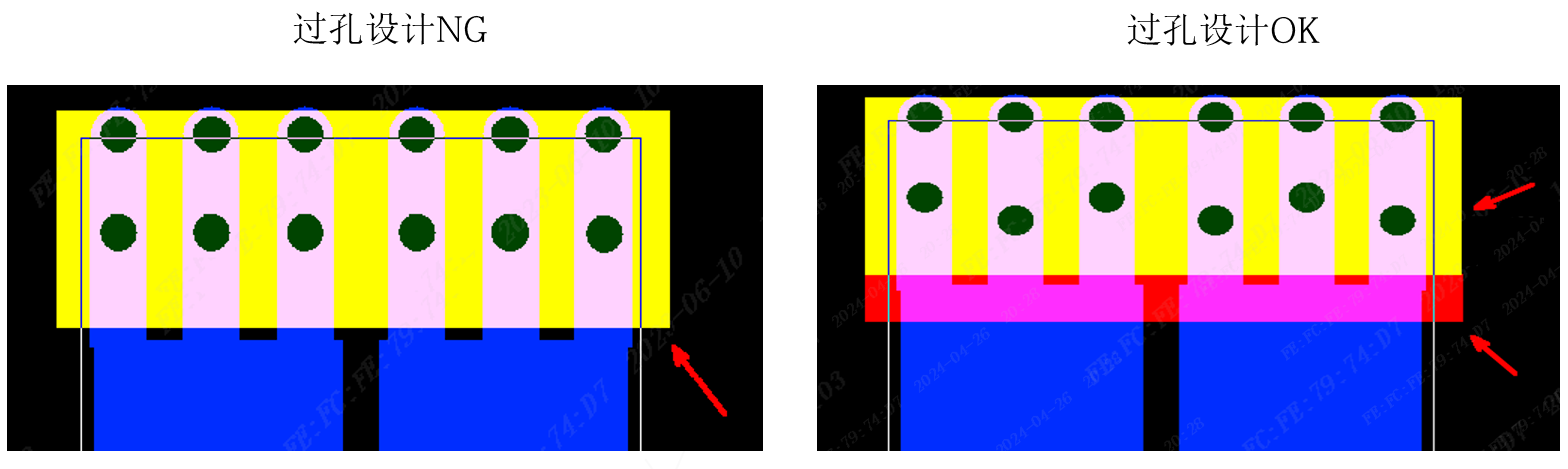

问题2：焊接手指上的过孔客户设计成一排,客户在焊接时手指弯折就容易导致过孔的位置断裂

建议：手指PAD上的过孔需要错开加，阻焊开窗上下层也需要错开0.3-0.5mm

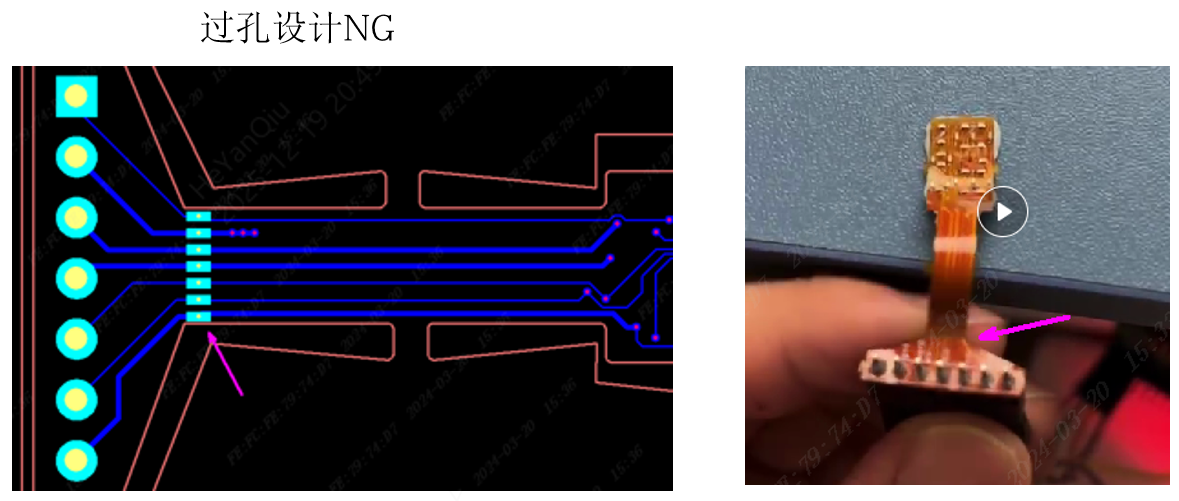

问题3：弯折区过孔设计在开窗焊盘上,且设计成一排,弯折时此处无覆盖膜保护,容易折断

建议：

（1）弯折区不要设计开窗焊盘

（2）开窗焊盘上也尽量不要打孔,如果无法避免,相临过孔及焊盘也需要错开设计

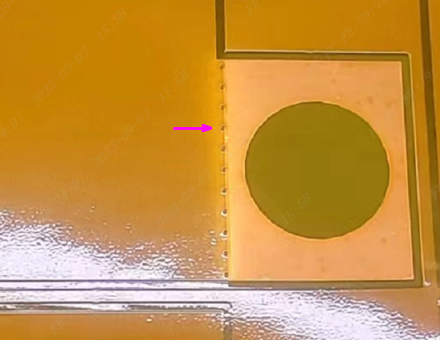

问题4：板子宽度只有0.5mm，过孔直径0.4mm，激光后焊盘断裂

建议：孔边缘到板框线中心至少要保证0.5mm的宽度
