一、板边半孔设计要求

板边半孔设计要求：半孔通常设计在板边需要焊接的焊盘上，方便焊接时过锡 。

（1）过孔直径建议≥0.3mm ；

（2）半孔孔中心需设计在板框线正中心 ；

（3）焊接金手指建议每个焊盘上打2个过孔，且板内过孔要错开，不能加成一排；

（4）独立半孔建议设计椭圆形焊盘，并保证板内焊盘剩余宽度最少要0.3mm以上。

二、板边半孔设计案例

案例1：

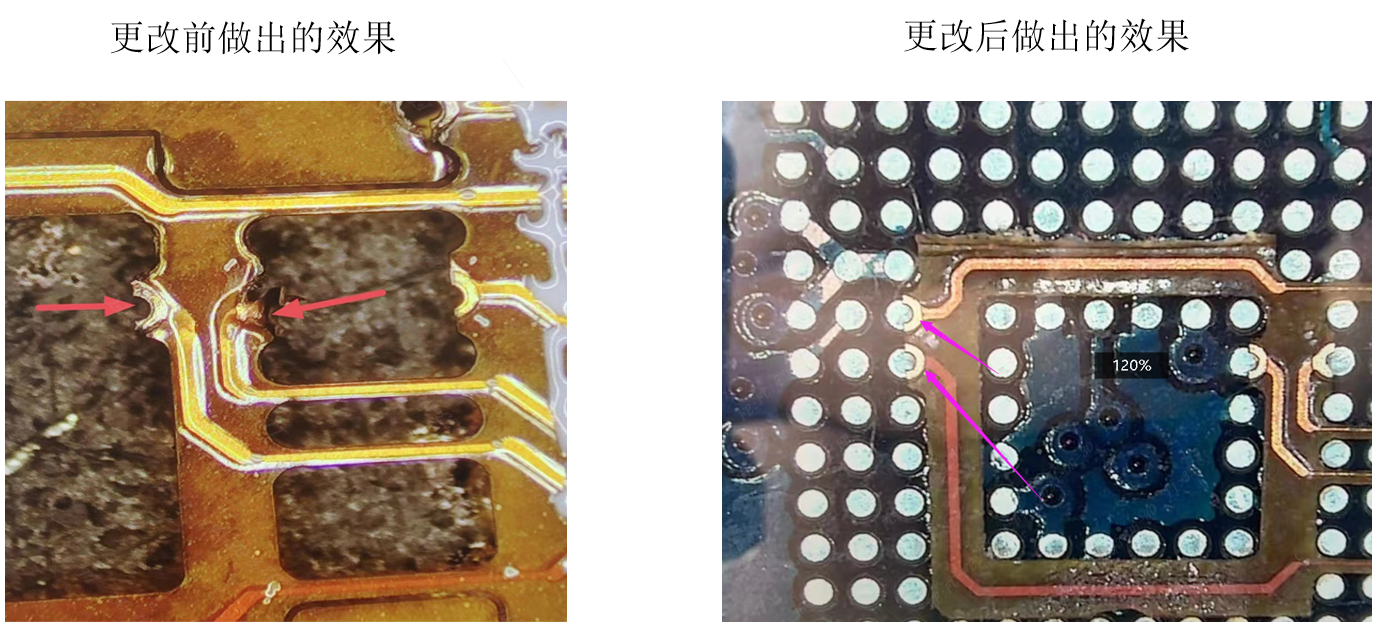

问题点：

左边半孔中心点没有落在板框线上，会导致成型时，整个半孔被切掉

建议：

板边设计半孔时，半孔中心需要落在板框线上，且过孔直径要≥0.3mm，才能保证做出半孔效果。

案例2：

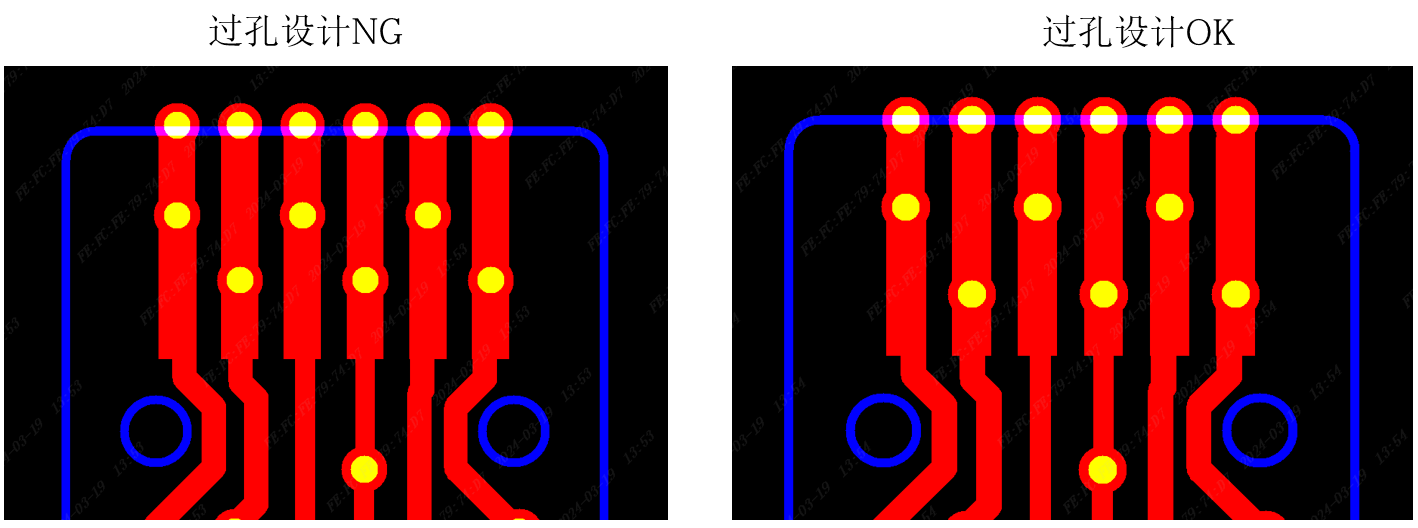

问题点：

左图每根焊接手指只设计了一个半孔，焊盘中间无法过锡，导致焊接不牢靠。

建议：

焊接金手指每根焊盘上一般设计2个过孔，一个设计在板边做半孔，另一个设计在板内，便于焊接时过锡，使焊接更牢靠，注意板内过孔不能加成一排，防止焊接时折断

案例3：

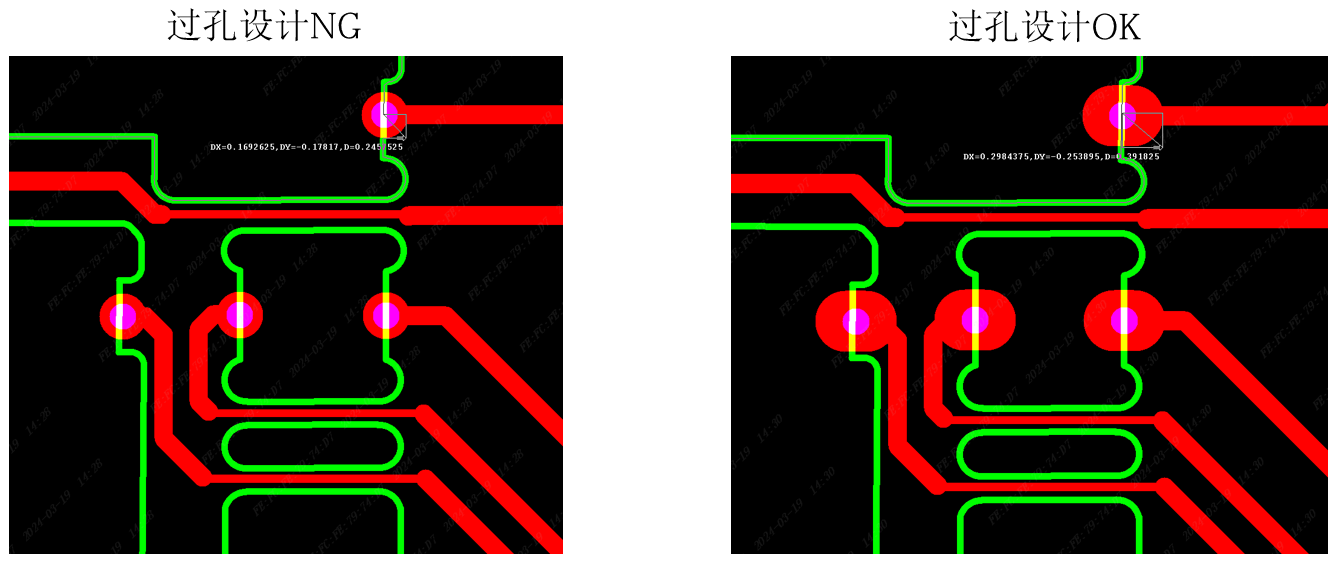

问题点：

左图独立半孔焊环板内长度只有0.17mm，成型时焊盘容易被切掉

建议：

这种独立半孔设计成椭圆形焊盘，并保证板内焊环剩余长度最少要0.3mm以上

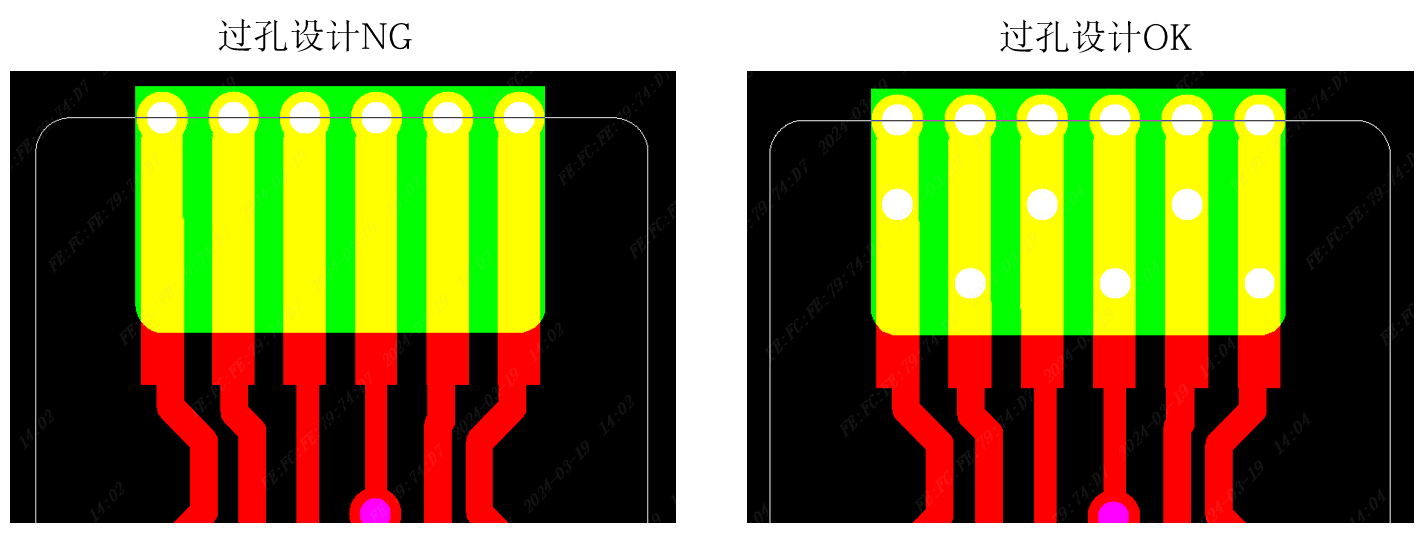

案例4：
