十字异形槽内壁镀铜是否可做
2***7W 1375 5

宽5mm的十字型槽，直角边如何修改才能做，内壁是否可以像焊盘过孔一样镀铜

点赞

互动评论 5

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官**员(1***6G) 2020-03-14 17:03:29

0

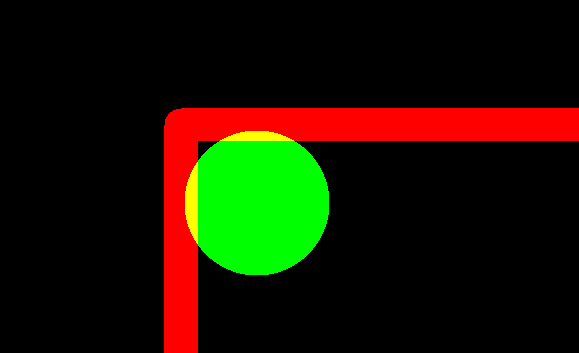

直角比较难做到，你可以在四个角各放一个孔，如下图，孔为0。65


沈***(2***7W) 2020-03-14 13:57:25

0

板子是化金的，此处镀铜只是为了保证板子的密封性，是不含电气属性的，不能做吗

官方工作人员(5***5G) 2020-03-14 14:58:18

您好，可以按半孔工艺设计，比喻5*20MM的槽，首先在机械1层把槽形状画出来，在5*20MM槽的周边零距离画2MM的线宽l围绕5*20MM的槽跑一圈，这根线记得顶底线路及阻焊层都得画（让这根线外露出来好上锡），在放0.8MM或1.0MM的半孔叠加在5*20MM的槽线上同时也叠加在刚才开窗的2MM的导线上。（板内槽半孔）这些半孔都是一个网络的。孔边到另一个孔边距离保证1.0MM以距离，成品后您自己磊锡填满。

官方工作人员(1***6G) 2020-03-14 17:03:48

可以做的

官**员(1***6G) 2020-03-14 13:57:21

0

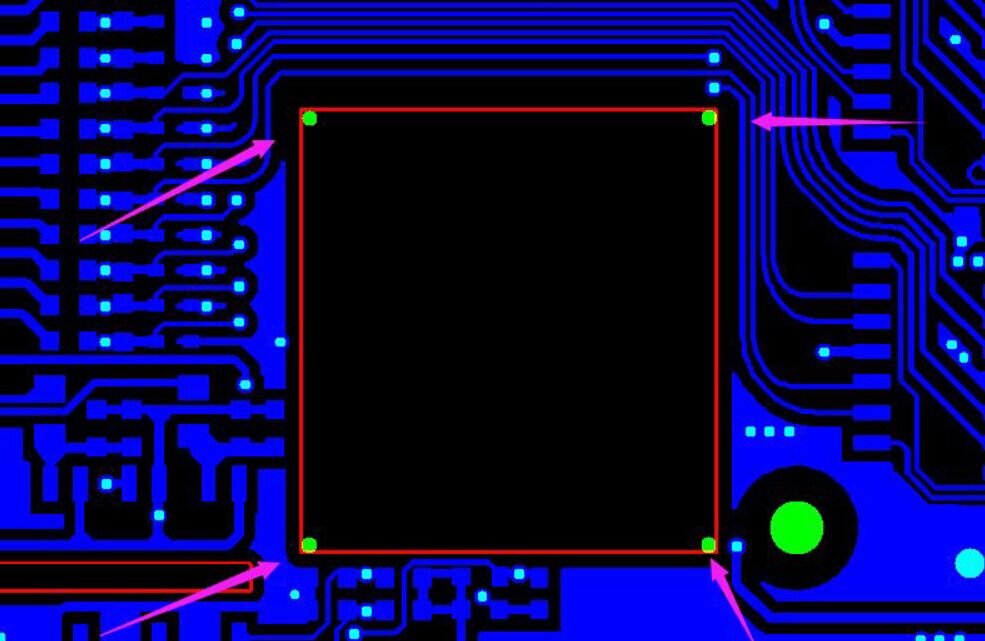

直角比较难做到，你可以在四个角各放一个孔，如下图，孔为0。65

官**员(1***6G) 2020-03-14 13:56:46

0

直角比较难做到，你可以在四个角各放一个孔，如下图，孔为0。65

官方工作人员(5***9A) 2020-03-14 13:45:01

0

您好，这种不好加工，在喷锡时易爆孔脱落，建议做无铜槽孔（需要两面导通的可以在槽孔周围加小过孔相连）
