二层板拼板操作问题
5***7F 470 3

您好，二层板拼板是不是在外形层上再画出相关拼板示意图就可以，不需要定义成真实板框？另外，在工艺边上加mark点，如何表示是双面都要增加mark点？ V-CUT边需不需要由于V-CUT操作补偿增加板宽或板长？

点赞

互动评论 3

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

袁***(5***7F) 2020-04-07 14:04:01

0

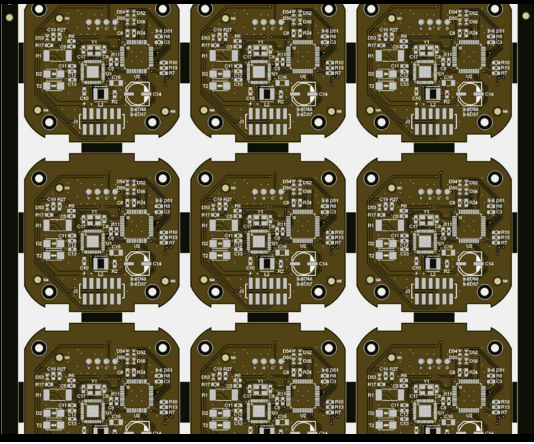

您好，如图是一个项目的拼板，拼板后唯一的问题，V-CUT部分不光滑。如优化成两侧（左右）保留V-CUT方式，而上下改成CNC，这样的处理拼板强度是否符合。另外，V-CUT拼接处长度多少合适？

官方工作人员() 2020-04-09 12:12:56

您好,上面的方法可行,中间连接V割的建议板子长或宽的三分之一(至少要5MM以上),请一定要画好V割指示及CNC字样(锣空).

袁***(5***7F) 2020-03-29 18:11:49

0

另外，若是生产拼板钢网，也是同样的gerber文件就可以了吗，由贵司相关人员处理成生产文档,是这样吗？

官方工作人员() 2020-03-31 09:22:01

您好，生产拼板钢网，同样的gerber文件可以

官方工作人员(5***5G) 2020-03-21 10:02:34

0

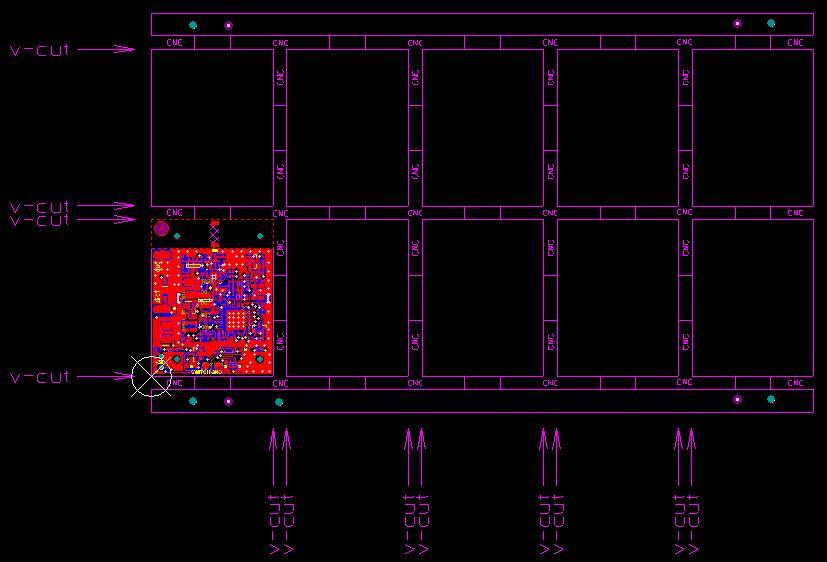

您好，单款拼板请在外形层上再画出相关拼板示意图就可以，在工艺边上加定位孔及mark点，默认双面都会增加mark点，V-CUT拼板处板框与另一个板框请0间距（相叠加）不需要补偿增加板宽或板长，如下图

袁**(5***7F) 2020-03-21 10:07:31

了解了，感谢支持
