焊盘大小及孔径工艺参数问题
- 4***1Z
- 1444
- 1
4***1Z
1444
1我此前打样，焊盘大小为圆盘0.35mm，孔径为0.25mm，收货后发现孔径太小了，器件插不进去
想问下，焊盘大小0.35mm，做0.30mm的孔径是否可以？
点赞
互动评论1
注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！
登录 或 注册 后才可以留言哦！
官方工作人员(5***9A)2020-03-31 18:10:20
0

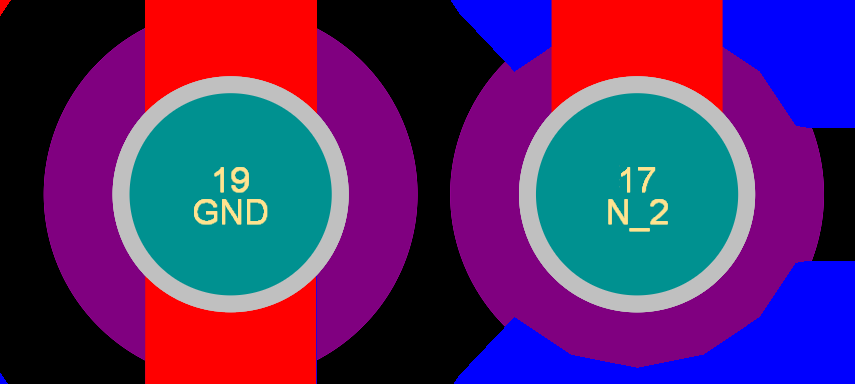

您好，从您的图片上看这个是PAD插件孔，对于这种孔我们建议焊盘比孔至少整体大0.4mm，插件孔公差我们是按+0.13/-0.08mm管控的。更多的工艺参数见：https://www.sz-jlc.com/portal/vtechnology.html
