版本不一样导致的问题
7***0D 257 1

由于版本不一样，上次的继电器板出来了不铺绿油部分的图层跑偏了，麻烦工程师确认一下，编号73790D 方件名称是继电器2，

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2020-04-16 10:47:14

0

楼主,经核实您原文件设计不标准,部分导线开窗偏位.

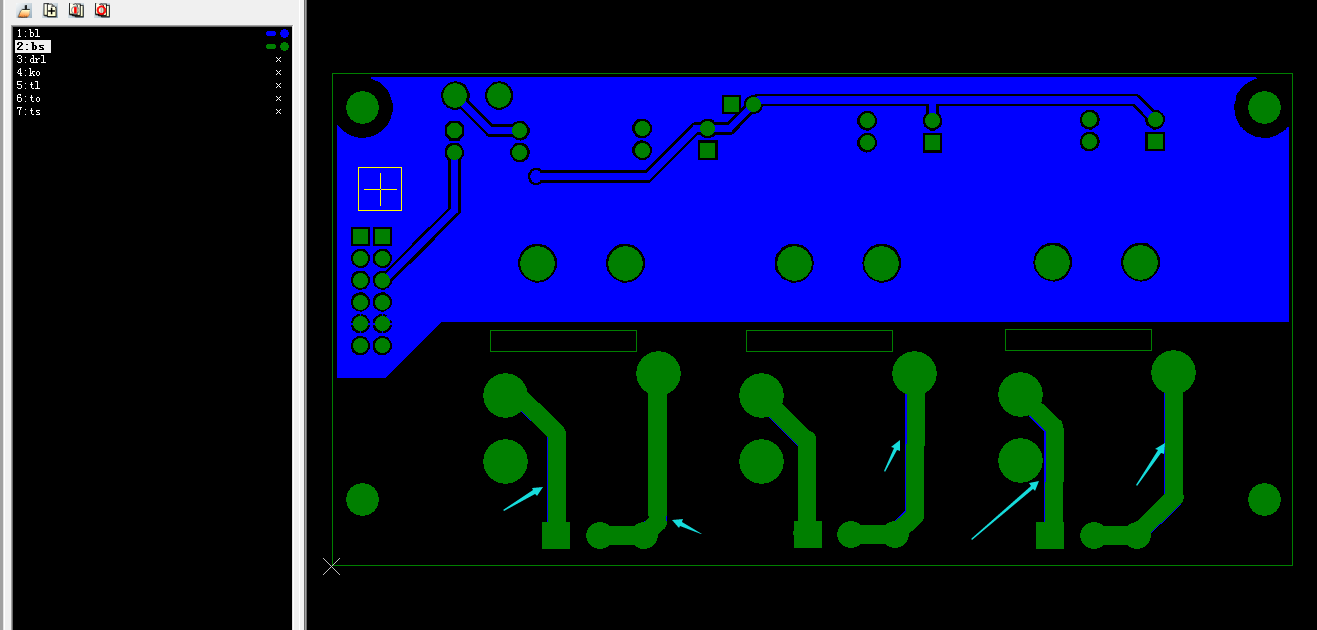

原文件如下图

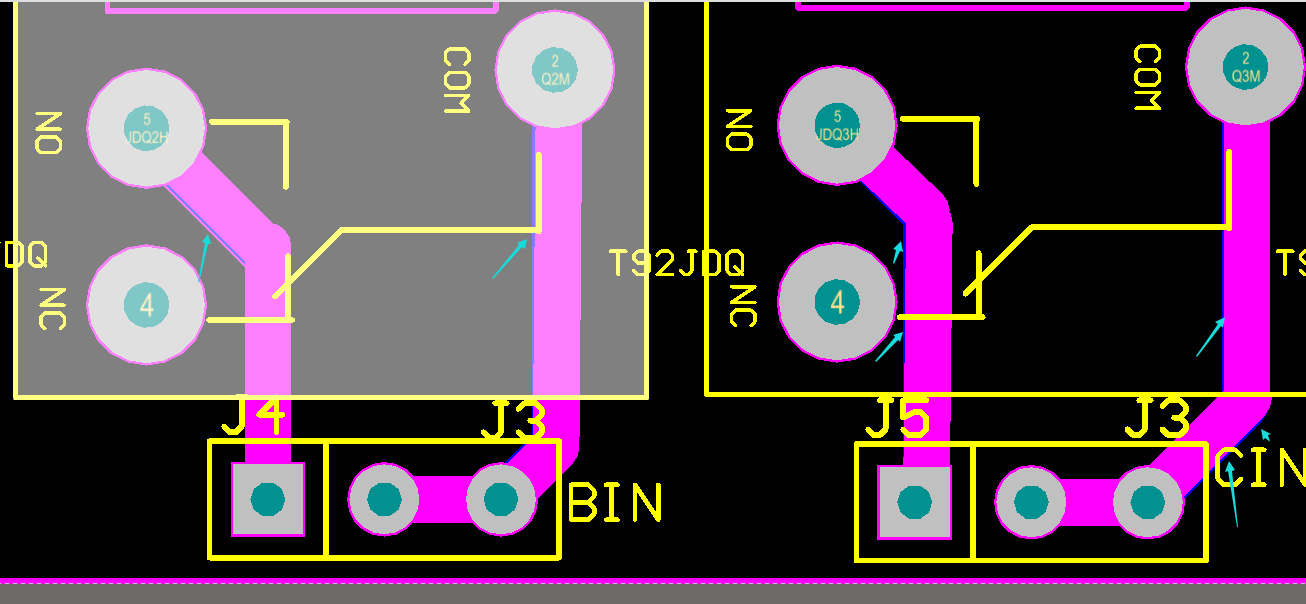

生产文件如下图
