如何设计“插件焊盘开口”

1***6W
843
1

点赞

互动评论1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G)2020-04-27 16:16:48

0

楼主，文件具体设计，建议先建在机械层（拿机械2层做扶助层）画出焊盘的形状，把开口等形状勾画出来。

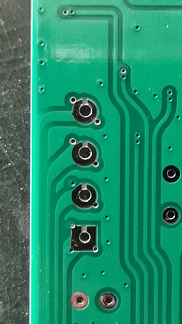

然后采用多边形铺铜，（线路及阻焊层，同时要有元素）具体如下图（开口没有开在对应孔上，是方便大家看效果）
