嘉立创EDA手动拼板如何挖空邮票孔之外的连接部分
5***2A
70
1

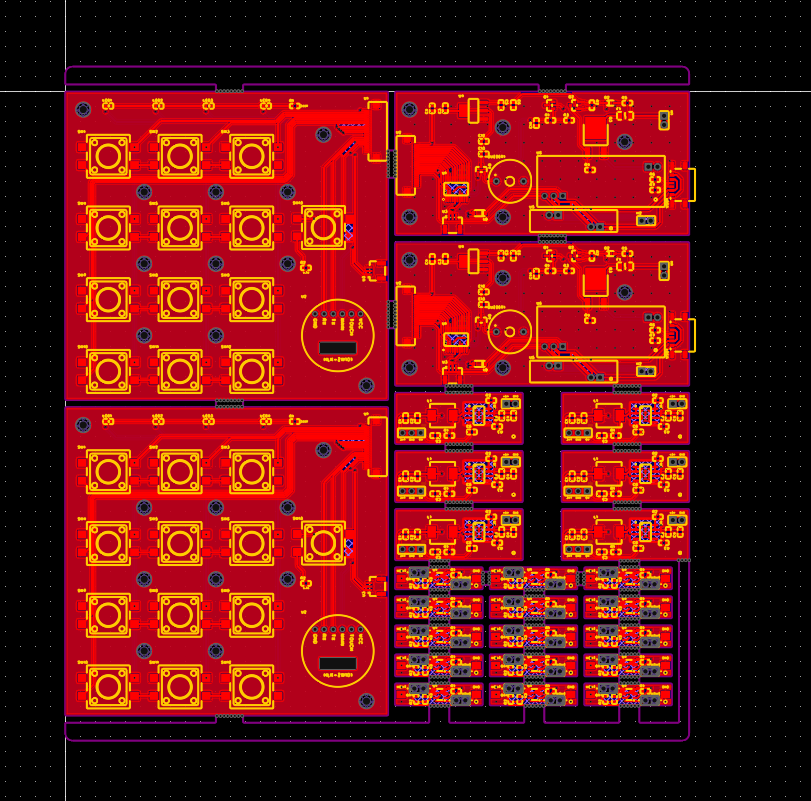

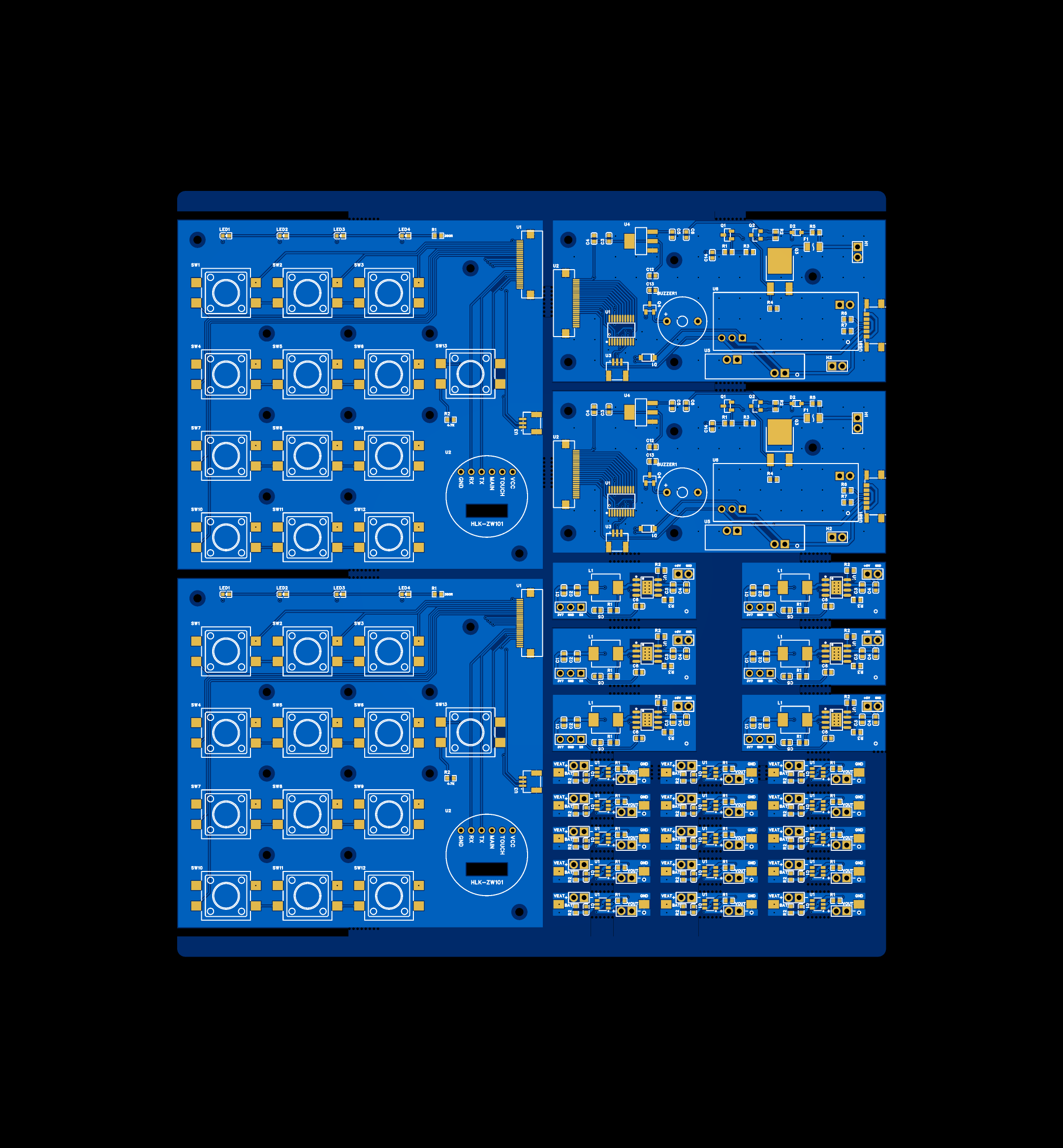

按照图中设计预览时，本应挖空的部分显示有板层，如何挖空？
或者生成Gerber之后能否正确生产？
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2025-07-18 19:07:28
0
您好，您可以把要挖空的槽孔设计在外形层，输出ＧＥＲＢＥＲ后可以用嘉立创ＤＦＭ查看，也可以在系统中用ＧＥＲＢＥＲ方式查看，谢谢！
