怎么在PCB的一块区域上既没有绿油也没有铜皮
4***5A
360
2

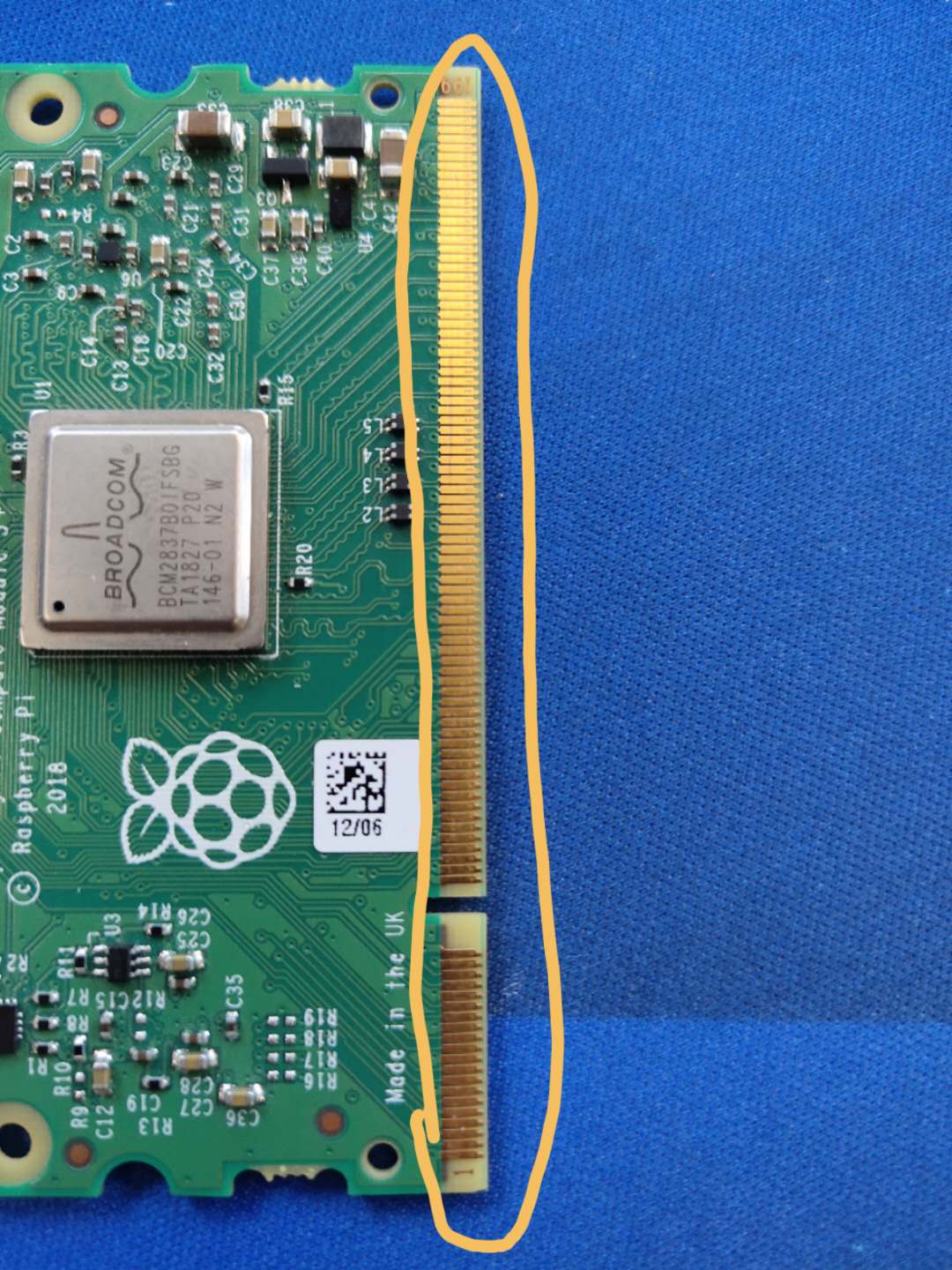

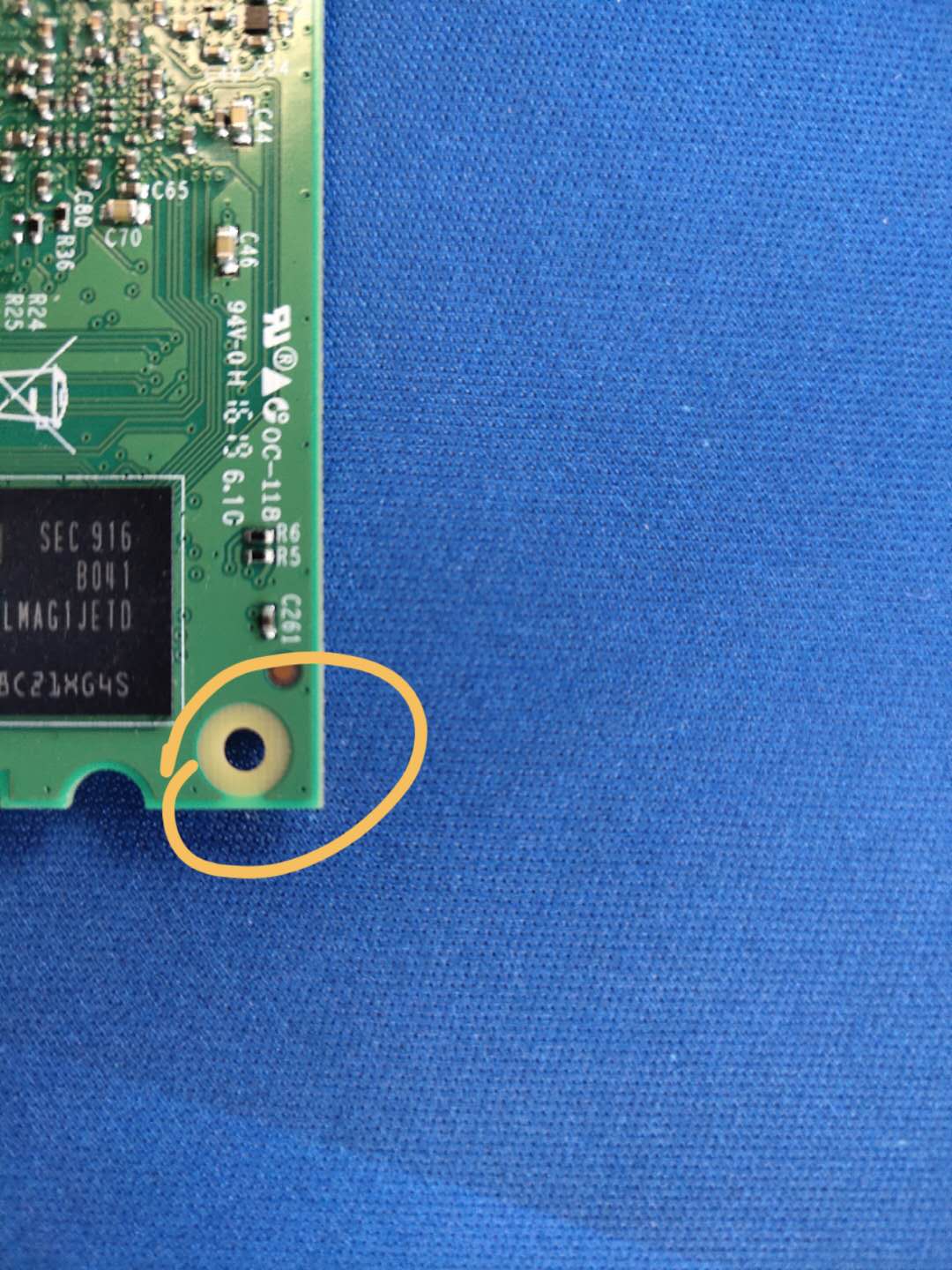

请问如何在PCB的一块区域上既没有绿油也没有铜皮？是不是只需要在对应的区域上设置相应的阻焊层就可以了？类似的效果如图片所示，只有基本的板材，没有绿油和铜皮。
点赞
互动评论
2
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2020-05-06 18:19:42
0
对,你对应位置有导线并开窗,成品板导线要么喷锡,要么沉金哟.
官方工作人员(5***5G)
2020-05-06 10:41:48
0
楼主，线路层对应位置不要设计铜皮或焊盘，然后阻焊层对应位置直接开窗。
钱**(4***5A) 2020-05-06 11:01:16

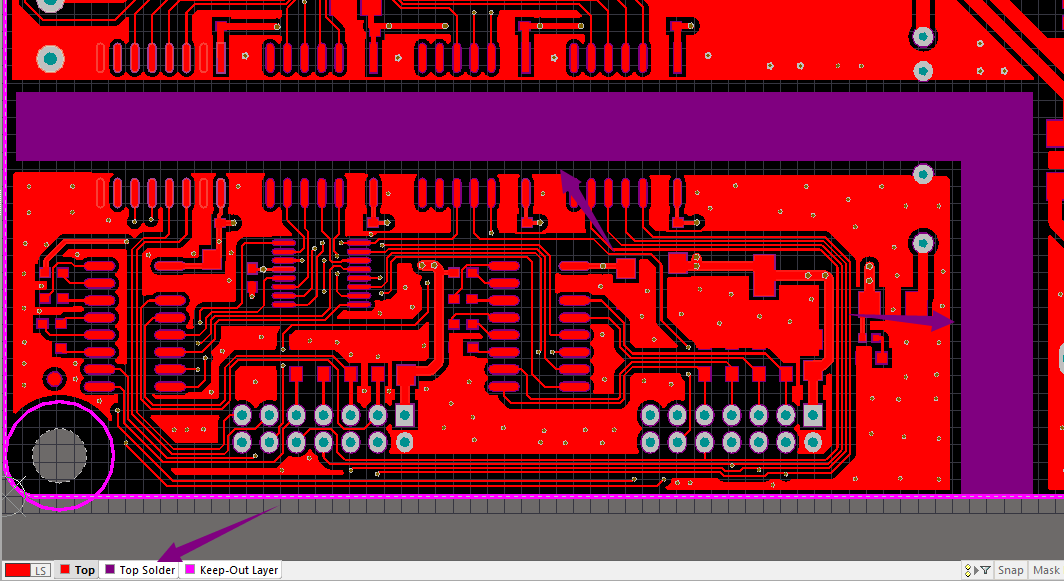

感谢您的专业回答。我这样理解对不对？如果是在一个信号网络上铺设top solder层的话，即把该信号区域上覆盖的绿油去除，会把里面的铜直接露出来。但如果没有任何焊盘和信号的话，在对应位置绘制好形状区域后设置为top solder，即可在板子顶层该区域实现这种既没有绿油也没有铜皮的效果。可以这样理解吗？
